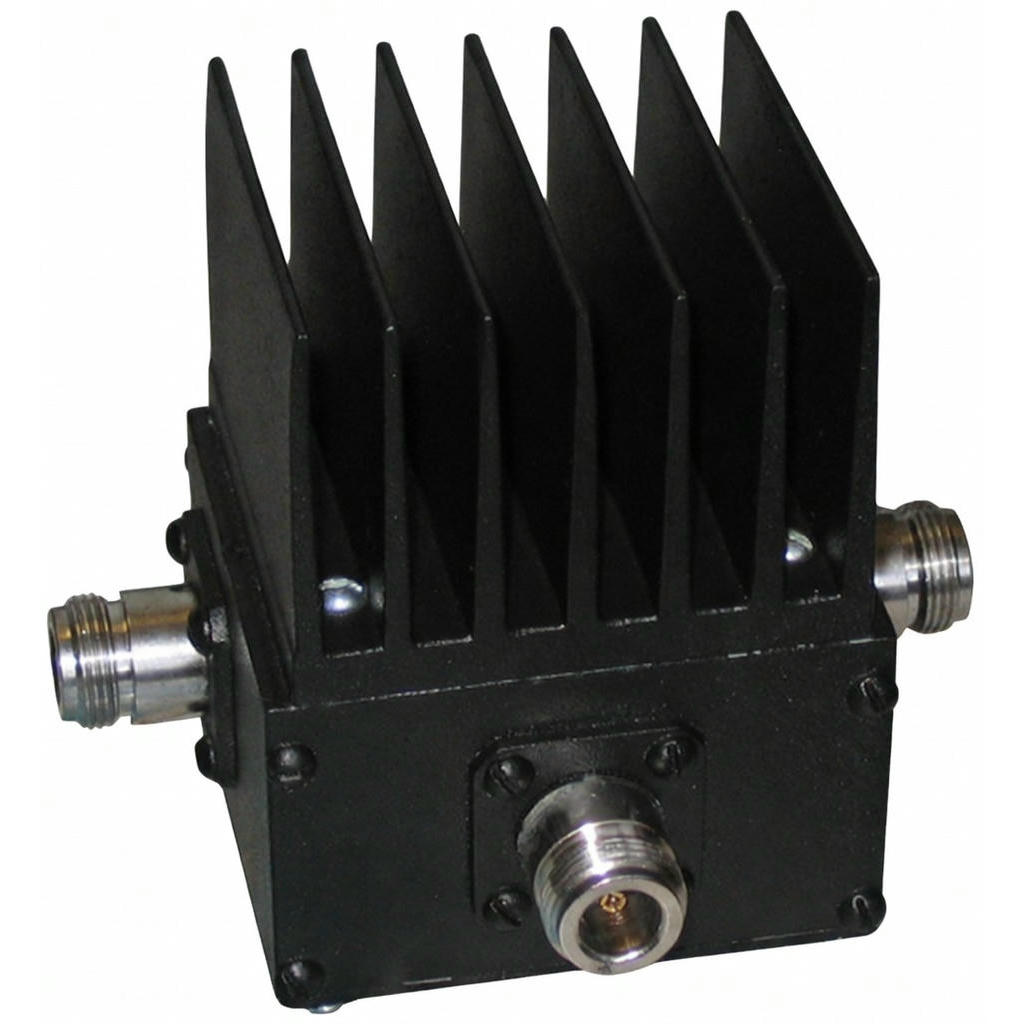

Коаксиальный циркулятор Radial C-50U для дуплексирования трактов 400–490 МГц
Ферритовый циркулятор реализует невзаимный принцип передачи СВЧ-мощности между тремя портами: из порта 1 в порт 2, из порта 2 в порт 3, из порта 3 в порт 1. В базовых станциях и ретрансляторах диапазона 400–490 МГц циркулятор применяется как дуплексирующий элемент: порт 1 — передатчик, порт 2 — антенна, порт 3 — приёмник. TX-мощность идёт по пути 1→2, принятый сигнал — 2→3, а мощный TX-сигнал в сторону приёмника подавлен изоляцией.
В основе работы лежит явление невзаимности ферритового материала в постоянном магнитном поле — гиромагнитный резонанс (эффект Фарадея). Ферритовый диск помещён в область пересечения трёх коаксиальных линий под углом 120° и намагничен постоянным магнитом. При определённом уровне магнитного смещения энергия СВЧ-сигнала направленно передаётся только в следующий порт, а обратные направления подавлены изоляцией между портами.
Вносимые потери по тракту TX-ANT не превышают 0,4 дБ — мощность передатчика используется с минимальными потерями зоны покрытия. КСВ на рабочем диапазоне — не хуже 1,2, что обеспечивает оптимальное согласование с трактом волнового сопротивления 50 Ом. Отсутствие механических подвижных элементов и ферритовый принцип работы обеспечивают высокий ресурс и стабильность параметров на протяжении всего срока эксплуатации.
Модель C-50U рассчитана на работу в диапазоне 400–490 МГц, проходная мощность — до 50 Вт. Вносимые потери по тракту TX-ANT не превышают 0,4 дБ, КСВ на рабочем диапазоне — не хуже 1,2. Разъёмы на всех трёх портах — N-female, волновое сопротивление 50 Ом. Масса — 0,51 кг, габариты не более 107х90х80 мм. Диапазон рабочих температур с гарантированной стабилизацией параметров — от −30 до +50 °C.
При использовании циркулятора в качестве изолятора третий порт нагружается согласованной балластной нагрузкой 50 Ом — отражённая мощность рассеивается в нагрузке, не возвращаясь в усилитель. При монтаже необходимо обеспечить надёжный тепловой контакт с шасси или радиатором оборудования. Периодический контроль потерь и КСВ позволяет своевременно выявить отклонение параметров.
Комплектация
- Ферритовый циркулятор Radial C-50U
- Технический паспорт с протоколом настройки
- Руководство по эксплуатации
