Гибридный передающий комбайнер Radial CH-2AV-125D-R/2 для авиационного диапазона 118-136 МГц
Гибридный передающий комбайнер предназначен для объединения двух передатчиков авиационного диапазона 118-136 МГц в единую антенно-фидерную систему. Устройство ориентировано на применение в диспетчерских службах аэропортов, наземных службах обеспечения полётов и авиационных ретрансляторах.

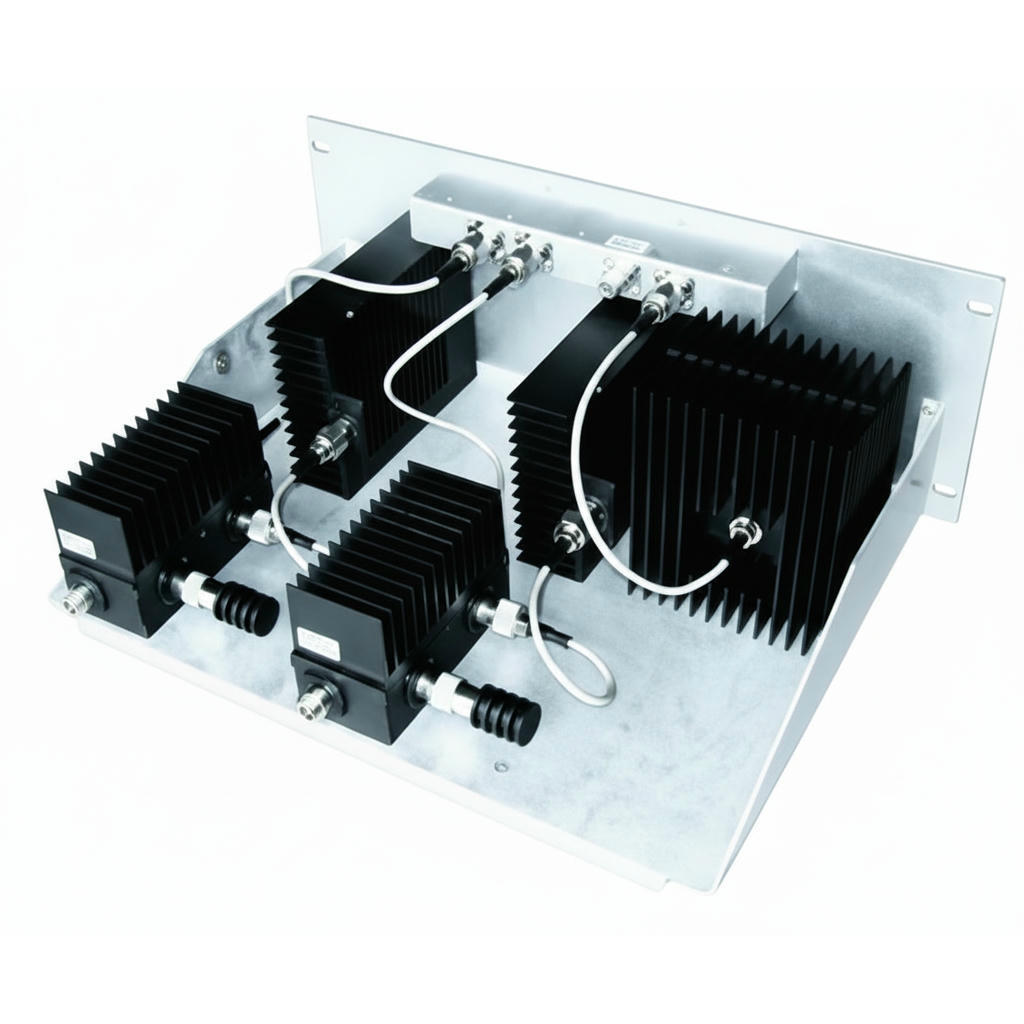

Конструкция комбайнера основана на 3-дБ гибридных ответвителях и двойных ферритовых изоляторах, обеспечивающих развязку до 100 дБ между каналами. Каждый передатчик подключается через двойной изолятор к гибридному сумматору, где полезная мощность складывается на антенном порту, а отражённая энергия отводится в балластные нагрузки.
Высокая развязка между входами минимизирует взаимное влияние передатчиков и риск возникновения интермодуляционных помех. Двойные ферритовые изоляторы обеспечивают дополнительную защиту выходных каскадов от перегрузки и повышают надёжность работы в условиях высокой плотности радиооборудования аэропорта.
Модель CH-2AV-125D-R/2 рассчитана на работу в диапазоне 118-136 МГц и объединяет до 2 передатчиков с мощностью до 125 Вт на канал. Развязка между каналами достигает 100 дБ, а КСВ на антенном порту не хуже 1,3, что обеспечивает стабильную работу авиационной радиосвязи.
Комбайнер рекомендуется устанавливать в непосредственной близости к точке ввода антенно-фидерного тракта. При монтаже важно обеспечивать надёжное заземление корпуса и контролировать КСВ на выходе, а также состояние балластных нагрузок для поддержания высокого качества связи.
Комплектация
- Гибридный комбайнер Radial CH-2AV-125D-R/2
- Технический паспорт
- Монтажный комплект для 19″ стойки
- Руководство по эксплуатации
