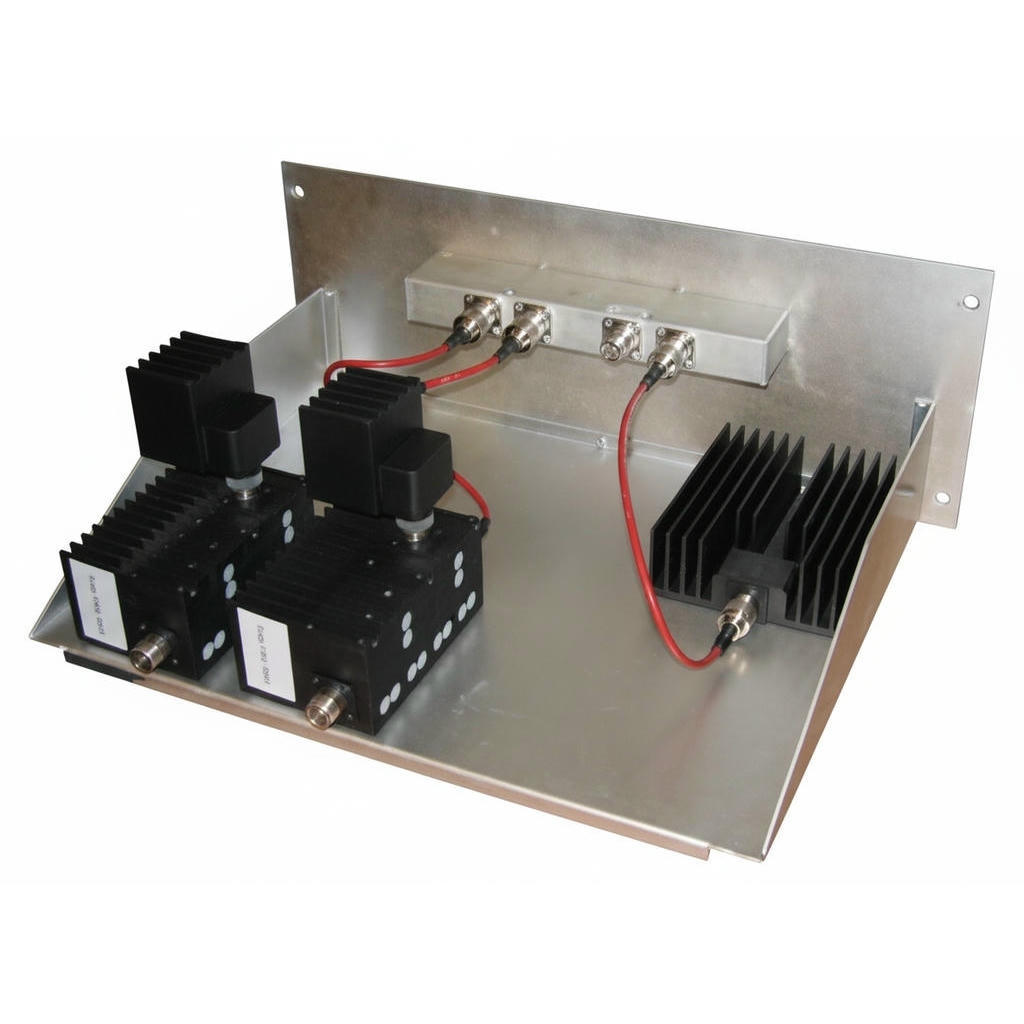

Name: Радиал CH-2U-50D-R/2
Brand: РАДИАЛ
SKU: CH-2U-50D-R/2
Availability: InStock

Передающий гибридный комбайнер Radial CH-2U-50D-R/2 для профессиональных ретрансляторов

Устройство ориентировано на применение в ретрансляторах и базовых станциях систем DMR, TETRA и аналоговой связи. Гибридный комбайнер позволяет нескольким передатчикам работать на одну антенну и сохраняет требуемую развязку между каналами в плотном радиоэфире.

Гибридно-ферритовая схема обеспечивает широкополосное объединение каналов в пределах диапазона 400-490 МГц. Гибридные ответвители формируют деление мощности 3 дБ, а изоляторы обеспечивают одностороннее прохождение сигнала от передатчика к антенне, защищая усилители мощности от перегрузки.

Высокая развязка между входами позволяет минимизировать взаимное влияние передатчиков и риск возникновения интермодуляционных помех. Комбайнер подходит для профессиональных объектов связи с высокой плотностью оборудования, где важна электромагнитная совместимость и стабильность работы.

Модель CH-2U-50D-R/2 рассчитана на работу в диапазоне 400-490 МГц и объединяет до 2 передатчиков с мощностью до 50 Вт на канал. Вносимые потери по тракту TX–ANT составляют порядка 4.2 дБ, при этом развязка между каналами достигает 90 дБ, а КСВ на антенном порту не хуже 1,3.

Комбайнер рекомендуется устанавливать в непосредственной близости к точке ввода антенно-фидерного тракта, что снижает дополнительные потери в кабеле. При монтаже важно обеспечивать надёжное заземление корпуса и контролировать КСВ на выходе, а также состояние балластных нагрузок.

Комплектация

Гибридный комбайнер Radial CH-2U-50D-R/2
Технический паспорт
Монтажный комплект для 19″ стойки
Руководство по эксплуатации

Рабочий диапазон частот, МГц	400-490
Количество каналов	2
Максимальная подводимая мощность, Вт	50
Вносимые потери, дБ	4.2
Развязка между каналами, дБ	90
КСВ, не более	1.3
Волновое сопротивление, Ом	50
Тип разъёма	N-female
Монтаж	19" стойка
Класс исполнения	Regular
Габариты, мм	485х35х88
Вес, кг	4.2
