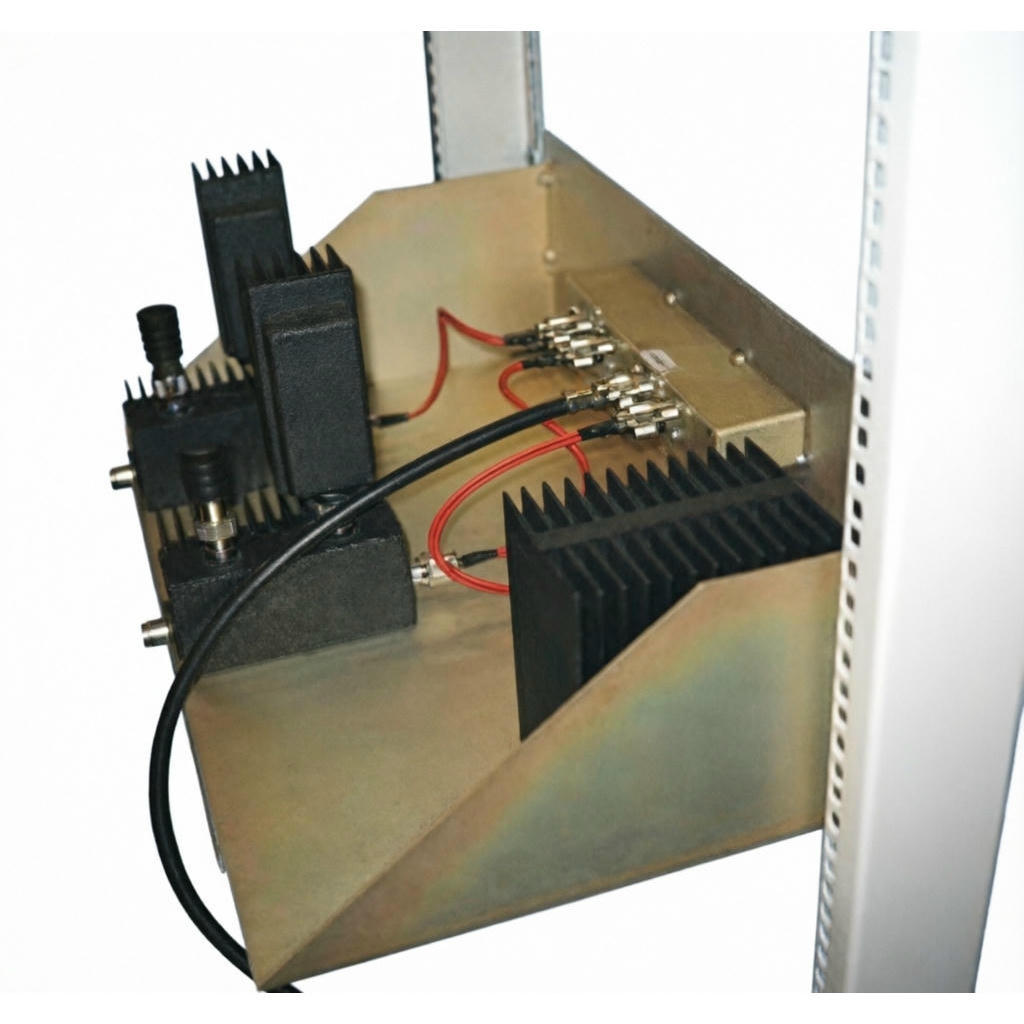

Комбайнер Radial CH-2V-125S-R/2 на гибридно-ферритовой схеме для систем подвижной радиосвязи
Устройство ориентировано на применение в ретрансляторах и базовых станциях систем DMR, TETRA и аналоговой связи. Гибридный комбайнер позволяет нескольким передатчикам работать на одну антенну и сохраняет требуемую развязку между каналами в плотном радиоэфире.
Гибридно-ферритовая схема обеспечивает широкополосное объединение каналов в пределах диапазона 140-174 МГц. Гибридные ответвители формируют деление мощности 3 дБ, а изоляторы обеспечивают одностороннее прохождение сигнала от передатчика к антенне, защищая усилители мощности от перегрузки.
Гибридный принцип объединения обеспечивает высокую развязку между каналами и допускает практически любое разнесение частот в пределах рабочего диапазона. Отсутствие узких резонаторных цепей упрощает эксплуатацию: комбайнер не требует термостабилизации и подстройки, оставаясь устойчивым к изменениям нагрузки и температуры.
Модель CH-2V-125S-R/2 рассчитана на работу в диапазоне 140-174 МГц и объединяет до 2 передатчиков с мощностью до 125 Вт на канал. Вносимые потери по тракту TX–ANT составляют порядка 3.5 дБ, при этом развязка между каналами достигает 60 дБ, а КСВ на антенном порту не хуже 1,3.
Для повышения электромагнитной совместимости на выходе комбайнера целесообразно использовать общий полосовой фильтр, рассчитанный на суммарную мощность всех каналов. Регулярный контроль соединений и параметров фидера помогает поддерживать надёжность работы узла связи.
Комплектация
- Гибридный комбайнер Radial CH-2V-125S-R/2
- Технический паспорт
- Монтажный комплект для 19″ стойки
- Руководство по эксплуатации
