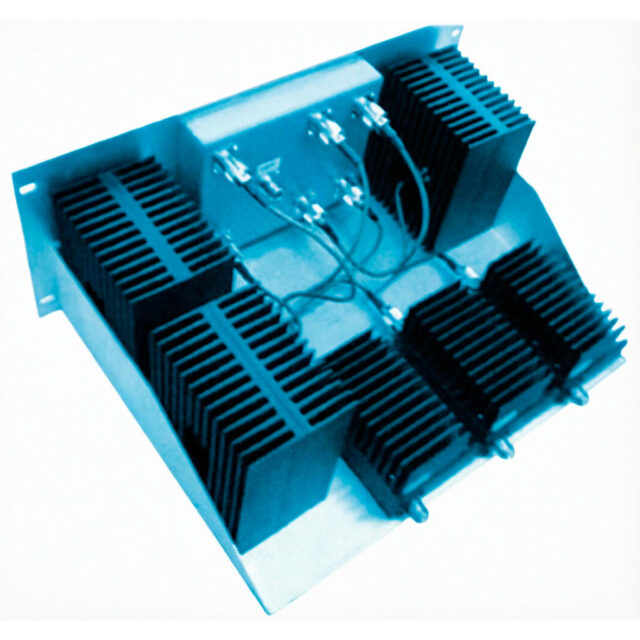

Гибридный передающий комбайнер Radial CH-3V-50S-R/2 для многоканальных систем VHF
Устройство ориентировано на применение в ретрансляторах и базовых станциях систем DMR, TETRA и аналоговой связи. Гибридный комбайнер позволяет нескольким передатчикам работать на одну антенну и сохраняет требуемую развязку между каналами в плотном радиоэфире.
Гибридно-ферритовая схема обеспечивает широкополосное объединение каналов в пределах диапазона 140-174 МГц. Гибридные ответвители формируют деление мощности 3 дБ, а изоляторы обеспечивают одностороннее прохождение сигнала от передатчика к антенне, защищая усилители мощности от перегрузки.
Гибридный принцип объединения обеспечивает высокую развязку между каналами и допускает практически любое разнесение частот в пределах рабочего диапазона. Отсутствие узких резонаторных цепей упрощает эксплуатацию: комбайнер не требует термостабилизации и подстройки, оставаясь устойчивым к изменениям нагрузки и температуры.
Модель CH-3V-50S-R/2 рассчитана на работу в диапазоне 140-174 МГц и объединяет до 3 передатчиков с мощностью до 50 Вт на канал. Вносимые потери по тракту TX–ANT составляют порядка 5.5 дБ, при этом развязка между каналами достигает 60 дБ, а КСВ на антенном порту не хуже 1,3.
Монтаж в 19-дюймовую стойку упрощает компоновку оборудования ретранслятора. При проектировании системы следует учитывать вносимые потери комбайнера и выбирать мощность передатчиков с запасом, чтобы обеспечить требуемый радиус покрытия с учётом суммарных потерь тракта.
Комплектация
- Гибридный комбайнер Radial CH-3V-50S-R/2
- Технический паспорт
- Монтажный комплект для 19″ стойки
- Руководство по эксплуатации
