Радиал CH-4A-50S-R/2

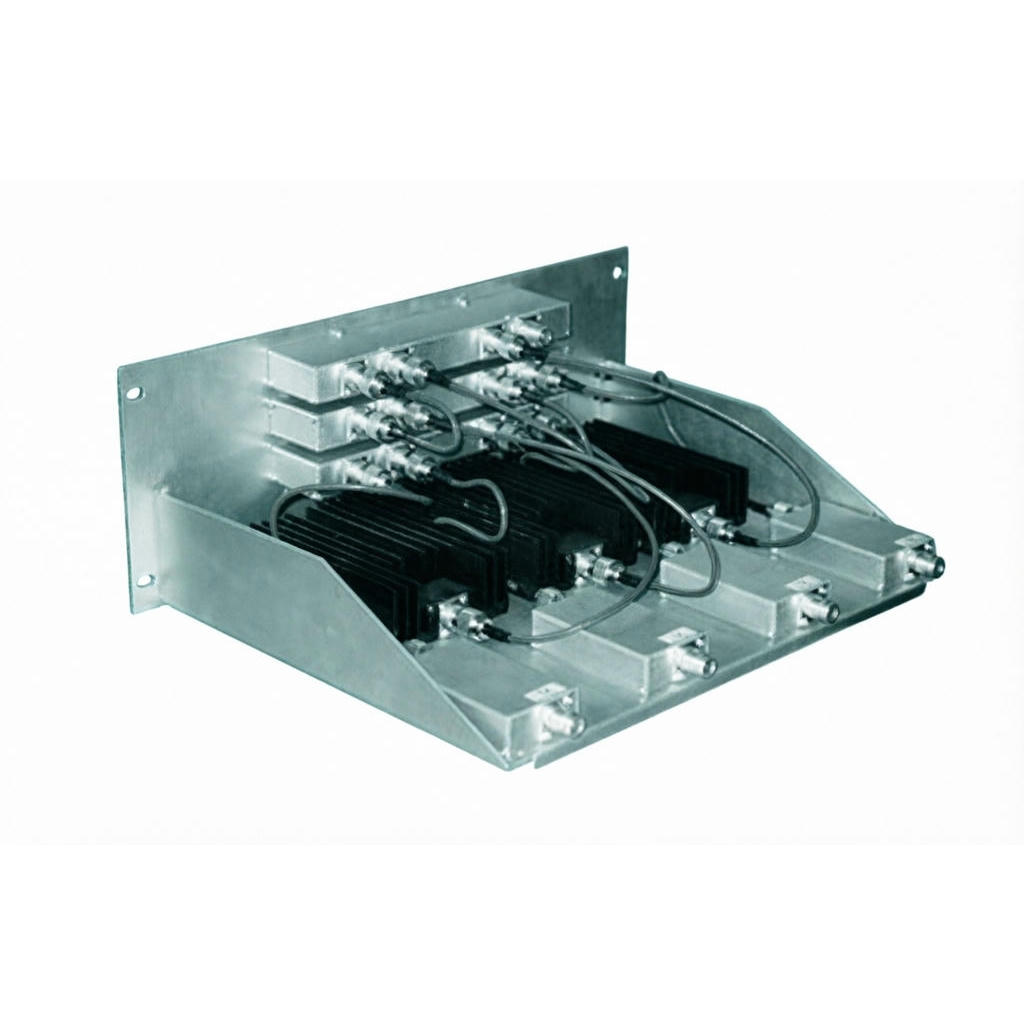

Гибридный передающий комбайнер Radial CH-4A-50S-R/2 для систем радиосвязи диапазона 300 МГц

Гибридный передающий комбайнер обеспечивает подключение нескольких передатчиков к одной общей антенне в диапазоне 300-360 МГц. Устройство предназначено для многоканальных систем профессиональной подвижной радиосвязи, ретрансляторов и транкинговых сетей.

Конструкция комбайнера основана на 3-дБ гибридных ответвителях, ферритовых изоляторах и согласованных нагрузках. Каждый передатчик подключается через изолятор к гибридному сумматору, где полезная мощность складывается на антенном порту, а отражённая энергия и взаимные помехи отводятся в балластные нагрузки.

Гибридный принцип объединения обеспечивает высокую развязку между каналами и допускает практически любое разнесение частот в пределах рабочего диапазона. Отсутствие узких резонаторных цепей упрощает эксплуатацию: комбайнер не требует термостабилизации и подстройки, оставаясь устойчивым к изменениям нагрузки и температуры.

Модель CH-4A-50S-R/2 рассчитана на работу в диапазоне 300-360 МГц и объединяет до 4 передатчиков с мощностью до 50 Вт на канал. Вносимые потери по тракту TX–ANT составляют порядка 7.0 дБ, при этом развязка между каналами достигает 60 дБ, а КСВ на антенном порту не хуже 1,3.

Монтаж в 19-дюймовую стойку упрощает компоновку оборудования ретранслятора. При проектировании системы следует учитывать вносимые потери комбайнера и выбирать мощность передатчиков с запасом, чтобы обеспечить требуемый радиус покрытия с учётом суммарных потерь тракта.

Комплектация

• Гибридный комбайнер Radial CH-4A-50S-R/2
• Технический паспорт
• Монтажный комплект для 19″ стойки
• Руководство по эксплуатации
