Name: Радиал CH-4UH-50-C
Brand: РАДИАЛ
SKU: CH-4UH-50-C
Availability: InStock

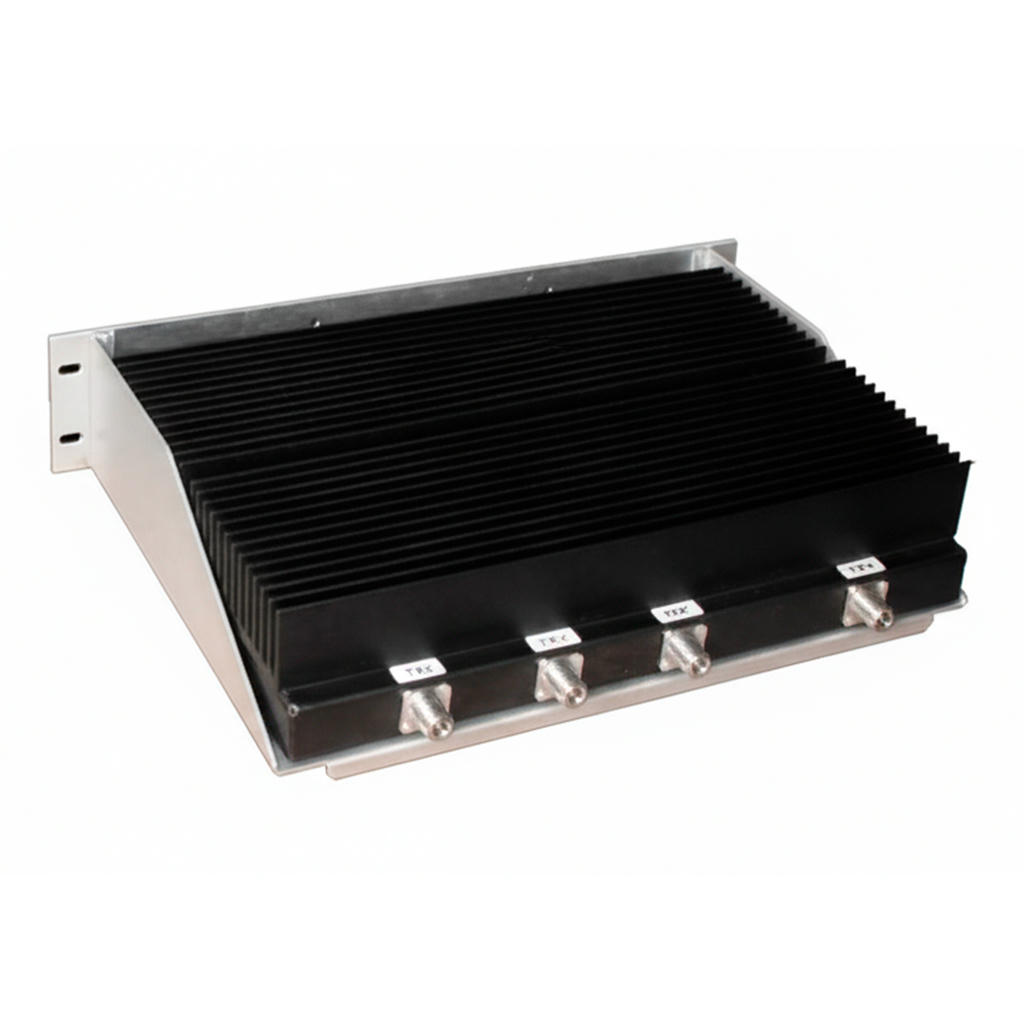

Компактный гибридный комбайнер Radial CH-4UH-50-C для систем UHF

Компактный гибридный комбайнер обеспечивает подключение 4 передатчиков к одной общей антенне в диапазоне 420-490 МГц. Устройство выполнено в компактном корпусе высотой 2U для монтажа в 19-дюймовую стойку, что позволяет экономить пространство в шкафу ретранслятора.

Гибридно-ферритовая схема обеспечивает широкополосное объединение каналов без необходимости настройки резонаторов. Гибридные ответвители формируют деление мощности 3 дБ, а двойные ферритовые изоляторы обеспечивают одностороннее прохождение сигнала от передатчика к антенне с высокой развязкой между каналами.

Компактное исполнение комбайнера не снижает его технические характеристики. Устройство обеспечивает высокую развязку между входами и допускает практически любое разнесение частот в пределах рабочего диапазона, что упрощает проектирование многоканальных систем связи.

Модель CH-4UH-50-C рассчитана на работу в диапазоне 420-490 МГц и объединяет до 4 передатчиков с мощностью до 50 Вт на канал. Развязка между каналами достигает 90 дБ, а КСВ на антенном порту не хуже 1,3.

Монтаж в 19-дюймовую стойку упрощает компоновку оборудования ретранслятора. Компактные размеры позволяют использовать комбайнер в ограниченном пространстве, при этом сохраняя все преимущества гибридно-ферритовой схемы объединения передатчиков.

Комплектация

Гибридный комбайнер Radial CH-4UH-50-C
Технический паспорт
Монтажный комплект для 19″ стойки
Руководство по эксплуатации

Рабочий диапазон частот, МГц	420-490
Количество каналов	4
Максимальная подводимая мощность, Вт	50
Вносимые потери, дБ	7.2
Развязка между каналами, дБ	90
КСВ, не более	1.3
Волновое сопротивление, Ом	50
Тип разъёма	N-female
Монтаж	19" стойка
Класс исполнения	Extreme
Габариты, мм	485х318х88
Вес, кг	7.3
