Радиал CH-4V-50S-R/2

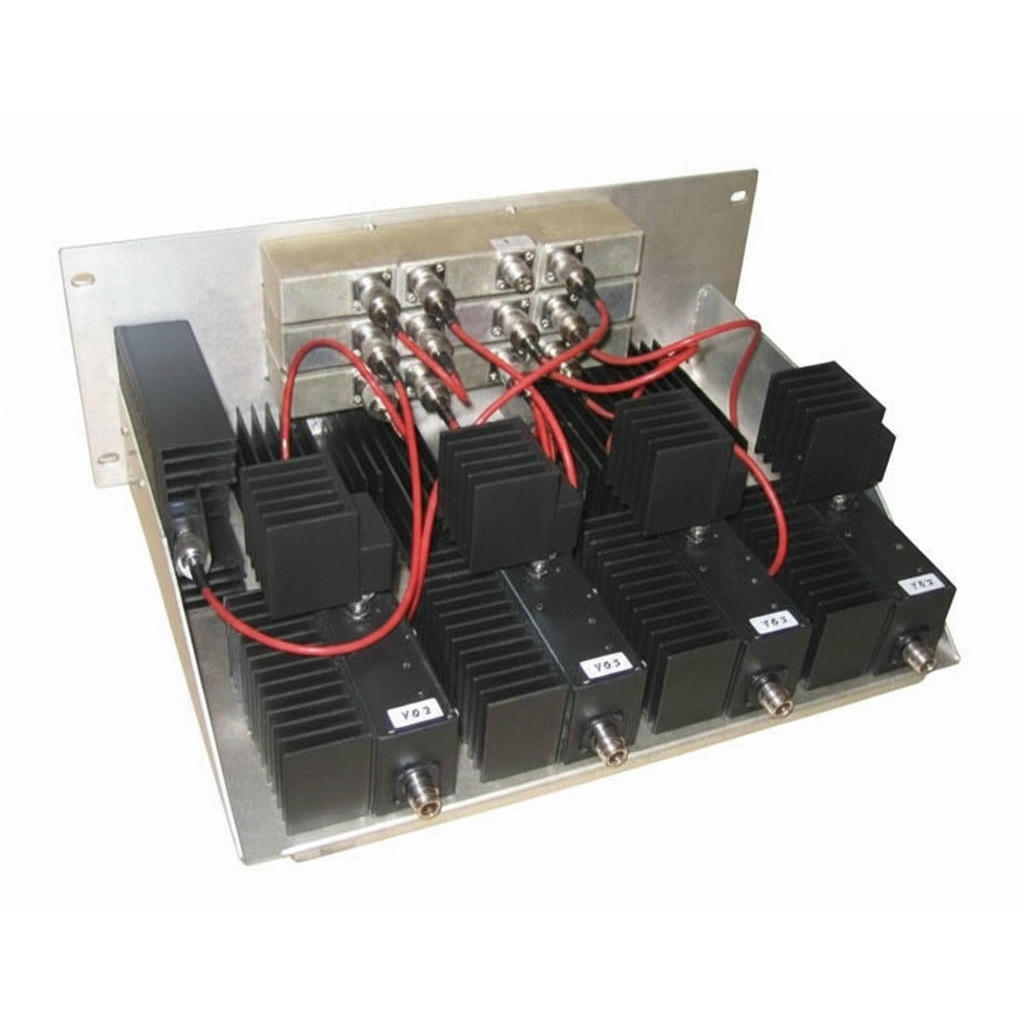

Комбайнер Radial CH-4V-50S-R/2 на гибридно-ферритовой схеме для систем подвижной радиосвязи

Гибридный передающий комбайнер обеспечивает подключение нескольких передатчиков к одной общей антенне в диапазоне 140-174 МГц. Устройство предназначено для многоканальных систем профессиональной подвижной радиосвязи, ретрансляторов и транкинговых сетей.

Конструкция комбайнера основана на 3-дБ гибридных ответвителях, ферритовых изоляторах и согласованных нагрузках. Каждый передатчик подключается через изолятор к гибридному сумматору, где полезная мощность складывается на антенном порту, а отражённая энергия и взаимные помехи отводятся в балластные нагрузки.

Высокая развязка между входами позволяет минимизировать взаимное влияние передатчиков и риск возникновения интермодуляционных помех. Комбайнер подходит для профессиональных объектов связи с высокой плотностью оборудования, где важна электромагнитная совместимость и стабильность работы.

Модель CH-4V-50S-R/2 рассчитана на работу в диапазоне 140-174 МГц и объединяет до 4 передатчиков с мощностью до 50 Вт на канал. Вносимые потери по тракту TX–ANT составляют порядка 6.8 дБ, при этом развязка между каналами достигает 60 дБ, а КСВ на антенном порту не хуже 1,3.

Монтаж в 19-дюймовую стойку упрощает компоновку оборудования ретранслятора. При проектировании системы следует учитывать вносимые потери комбайнера и выбирать мощность передатчиков с запасом, чтобы обеспечить требуемый радиус покрытия с учётом суммарных потерь тракта.

Комплектация

• Гибридный комбайнер Radial CH-4V-50S-R/2
• Технический паспорт
• Монтажный комплект для 19″ стойки
• Руководство по эксплуатации
