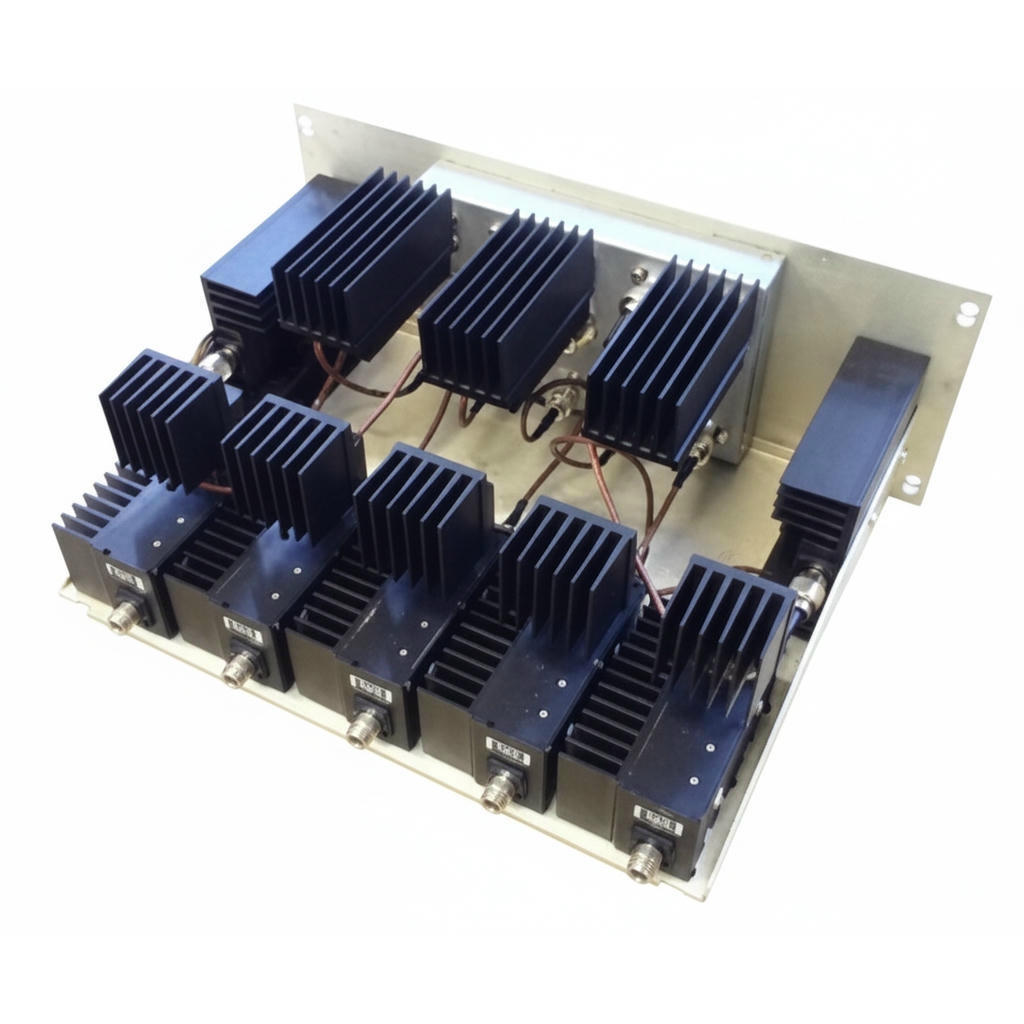

Гибридный передающий комбайнер Radial CH-5U-50S-X/2 для диапазона 400-490 МГц
Устройство ориентировано на применение в ретрансляторах и базовых станциях систем DMR, TETRA и аналоговой связи. Гибридный комбайнер позволяет нескольким передатчикам работать на одну антенну и сохраняет требуемую развязку между каналами в плотном радиоэфире.
Конструкция комбайнера основана на 3-дБ гибридных ответвителях, ферритовых изоляторах и согласованных нагрузках. Каждый передатчик подключается через изолятор к гибридному сумматору, где полезная мощность складывается на антенном порту, а отражённая энергия и взаимные помехи отводятся в балластные нагрузки.
Высокая развязка между входами позволяет минимизировать взаимное влияние передатчиков и риск возникновения интермодуляционных помех. Комбайнер подходит для профессиональных объектов связи с высокой плотностью оборудования, где важна электромагнитная совместимость и стабильность работы.
Модель CH-5U-50S-X/2 рассчитана на работу в диапазоне 400-490 МГц и объединяет до 5 передатчиков с мощностью до 50 Вт на канал. Вносимые потери по тракту TX–ANT составляют порядка 8.1 дБ, при этом развязка между каналами достигает 60 дБ, а КСВ на антенном порту не хуже 1,3.
Монтаж в 19-дюймовую стойку упрощает компоновку оборудования ретранслятора. При проектировании системы следует учитывать вносимые потери комбайнера и выбирать мощность передатчиков с запасом, чтобы обеспечить требуемый радиус покрытия с учётом суммарных потерь тракта.
Комплектация
- Гибридный комбайнер Radial CH-5U-50S-X/2
- Технический паспорт
- Монтажный комплект для 19″ стойки
- Руководство по эксплуатации
