Комбайнер Radial CH-5V-50S-X/2 на гибридно-ферритовой схеме для систем подвижной радиосвязи
Комбайнер предназначен для объединения 5 передатчиков в единую антенно-фидерную систему без жёстких требований к разнесению частот. Решение подходит для узлов VHF радиосвязи, где важно сократить количество антенн и обеспечить стабильную работу нескольких каналов.

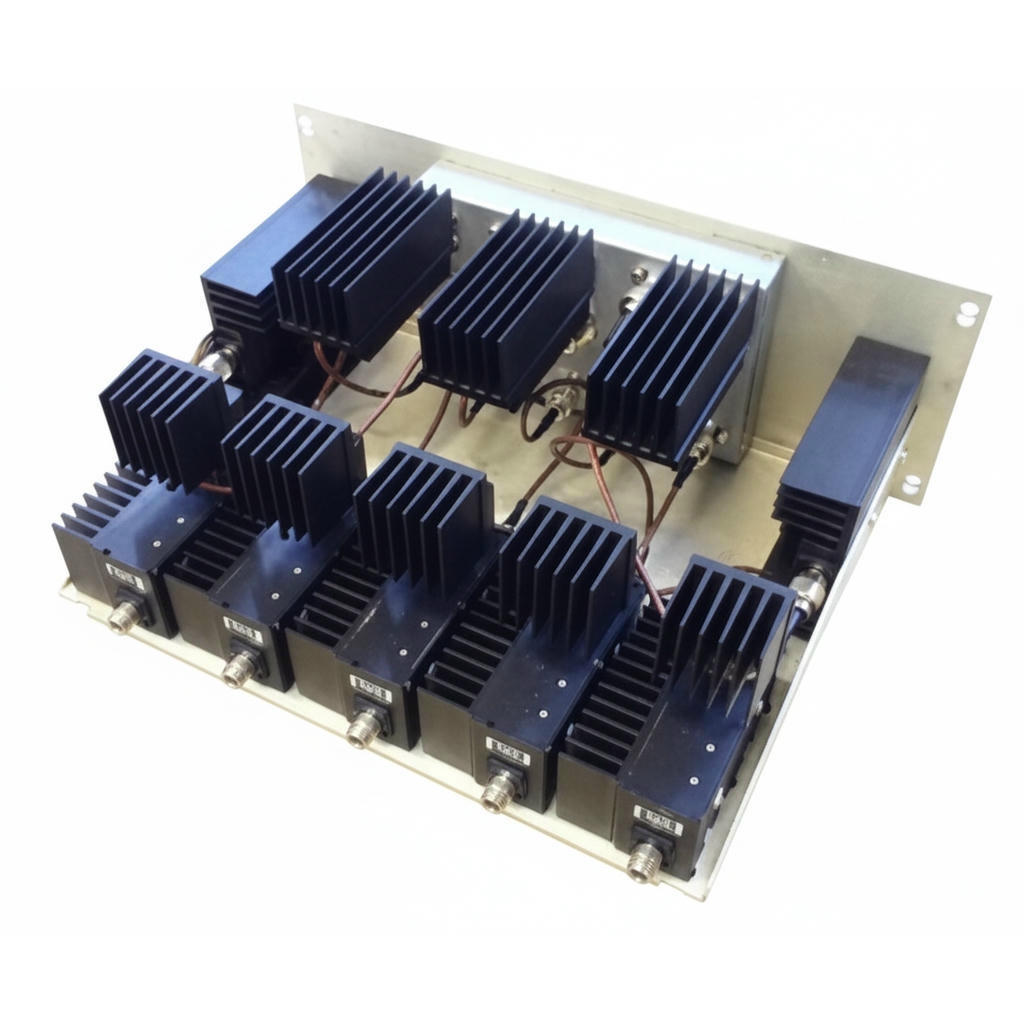

Аппарат выполнен в экранированном металлическом корпусе для монтажа в 19-дюймовую стойку. Внутри размещены гибридные модули, ферритовые вентили и высокомощные нагрузки, рассчитанные на рассеивание части подводимой мощности и интермодуляционных продуктов, возникающих при совместной работе нескольких передатчиков.
Гибридный принцип объединения обеспечивает высокую развязку между каналами и допускает практически любое разнесение частот в пределах рабочего диапазона. Отсутствие узких резонаторных цепей упрощает эксплуатацию: комбайнер не требует термостабилизации и подстройки, оставаясь устойчивым к изменениям нагрузки и температуры.
Модель CH-5V-50S-X/2 рассчитана на работу в диапазоне 140-174 МГц и объединяет до 5 передатчиков с мощностью до 50 Вт на канал. Вносимые потери по тракту TX–ANT составляют порядка 7.5 дБ, при этом развязка между каналами достигает 60 дБ, а КСВ на антенном порту не хуже 1,3.
Комбайнер рекомендуется устанавливать в непосредственной близости к точке ввода антенно-фидерного тракта, что снижает дополнительные потери в кабеле. При монтаже важно обеспечивать надёжное заземление корпуса и контролировать КСВ на выходе, а также состояние балластных нагрузок.
Комплектация
- Гибридный комбайнер Radial CH-5V-50S-X/2
- Технический паспорт
- Монтажный комплект для 19″ стойки
- Руководство по эксплуатации
