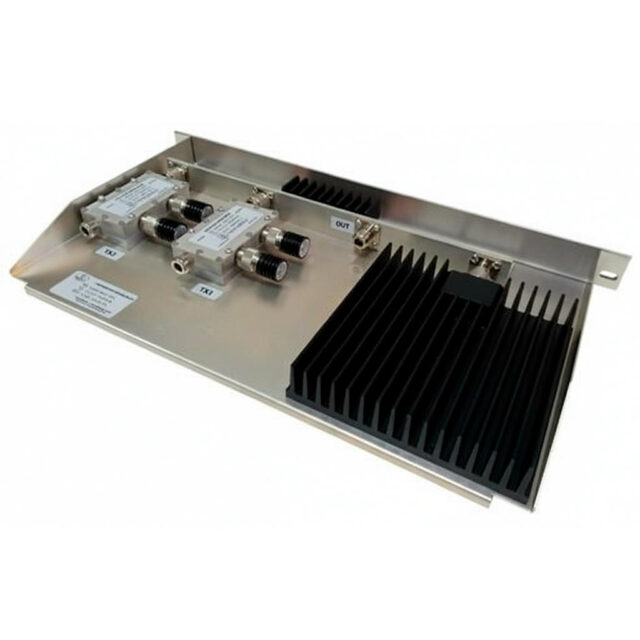

Гибридный комбайнер Radial CHX-W2-2U для объединения передатчиков UHF диапазона

Комбайнер предназначен для объединения 2 передатчиков в единую антенно-фидерную систему без жёстких требований к разнесению частот. Решение подходит для узлов UHF радиосвязи, где важно сократить количество антенн и обеспечить стабильную работу нескольких каналов.

Гибридно-ферритовая схема обеспечивает широкополосное объединение каналов в пределах диапазона 410-480 МГц. Гибридные ответвители формируют деление мощности 3 дБ, а изоляторы обеспечивают одностороннее прохождение сигнала от передатчика к антенне, защищая усилители мощности от перегрузки.

Использование общей антенны для нескольких передатчиков снижает нагрузку на мачтовые конструкции и уменьшает количество антенно-фидерных линий. Широкополосный характер комбайнера упрощает изменение частот и позволяет подключать новые каналы без перестройки сложных фильтровых элементов.

Модель CHX-W2-2U рассчитана на работу в диапазоне 410-480 МГц и объединяет до 2 передатчиков с мощностью до 50 Вт на канал. Вносимые потери по тракту TX–ANT составляют порядка 4.3 дБ, при этом развязка между каналами достигает 75 дБ, а КСВ на антенном порту не хуже 1,3.

Для повышения электромагнитной совместимости на выходе комбайнера целесообразно использовать общий полосовой фильтр, рассчитанный на суммарную мощность всех каналов. Регулярный контроль соединений и параметров фидера помогает поддерживать надёжность работы узла связи.

Комплектация

Гибридный комбайнер Radial CHX-W2-2U
Технический паспорт
Монтажный комплект для 19″ стойки
Руководство по эксплуатации

Рабочий диапазон частот, МГц	410-480
Количество каналов	2
Максимальная подводимая мощность, Вт	50
Вносимые потери, дБ	4.3
Развязка между каналами, дБ	75
КСВ, не более	1.3
Волновое сопротивление, Ом	50
Тип разъёма	N-female
Монтаж	19" стойка
Класс исполнения	Regular
Габариты, мм	484х44х252
Вес, кг	3.7
