Name: Радиал CL10-2UL-125-R/2
Brand: РАДИАЛ
SKU: CL10-2UL-125-R/2
Availability: InStock

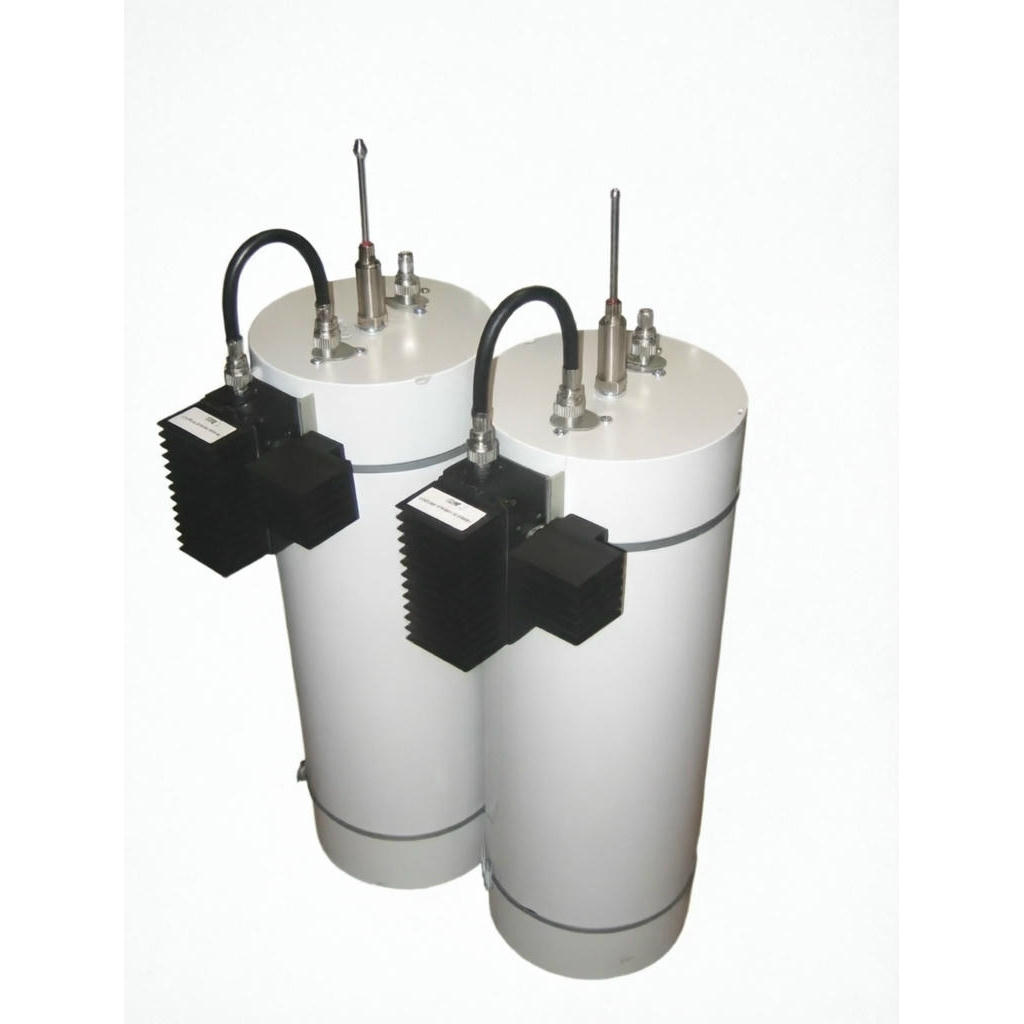

Резонаторный комбайнер Radial CL10-2UL-125-R/2 для объединения передатчиков 400-490 МГц

Устройство ориентировано на применение в ретрансляторах и базовых станциях симплексных систем радиосвязи и диспетчерских служб. Комбайнер позволяет нескольким передатчикам работать на одну антенну при минимальном частотном разносе, сохраняя высокую изоляцию между каналами.

Объёмные коаксиальные резонаторы с электрической длиной λ/4 обеспечивают узкополосную фильтрацию каждого канала в пределах диапазоне коротких волн LB. Высокая добротность резонаторов минимизирует вносимые потери до 3.0 дБ, а система термостабилизации обеспечивает стабильность частотных характеристик в рабочем диапазоне температур.

Использование общей антенны для нескольких передатчиков снижает нагрузку на мачтовые конструкции и уменьшает количество антенно-фидерных линий. Низкие вносимые потери комбайнера позволяют сохранить зону покрытия радиосистемы без значительного увеличения мощности передатчиков.

Модель CL10-2UL-125-R/2 рассчитана на работу в диапазоне 400-490 МГц и объединяет 2 передатчиков с мощностью до 125 Вт на канал. Вносимые потери по тракту TX-ANT составляют 3.0 дБ, развязка между каналами достигает 75 дБ, минимальный разнос частот 100 кГц, КСВ не хуже 1,3.

Резонаторные комбайнеры требуют настройки на конкретные рабочие частоты при изготовлении. При изменении частот передатчиков необходима перенастройка резонаторов квалифицированным персоналом. Регулярный контроль параметров комбайнера помогает поддерживать высокое качество связи и надёжность узла.

Комплектация

Комбайнер с низкими потерями Radial CL10-2UL-125-R/2
Технический паспорт с протоколом настройки
Монтажный комплект для 19″ стойки (если предусмотрен конструкцией)
Руководство по эксплуатации

Рабочий диапазон частот, МГц	400-490
Количество каналов	2
Максимальная подводимая мощность, Вт	125
Вносимые потери, дБ	3.0
Развязка между каналами, дБ	75
КСВ, не более	1.3
Волновое сопротивление, Ом	50
Тип разъёма	N-female
Монтаж	24" стойка
Класс исполнения	Regular
Диапазон рабочих температур, °C	от -30 до +60
Размер резонаторов, мм (дюймы)	254 (10")
Вес, кг	11
