Name: Радиал CL10-2UL-125-X/2
Brand: РАДИАЛ
SKU: CL10-2UL-125-X/2
Availability: InStock

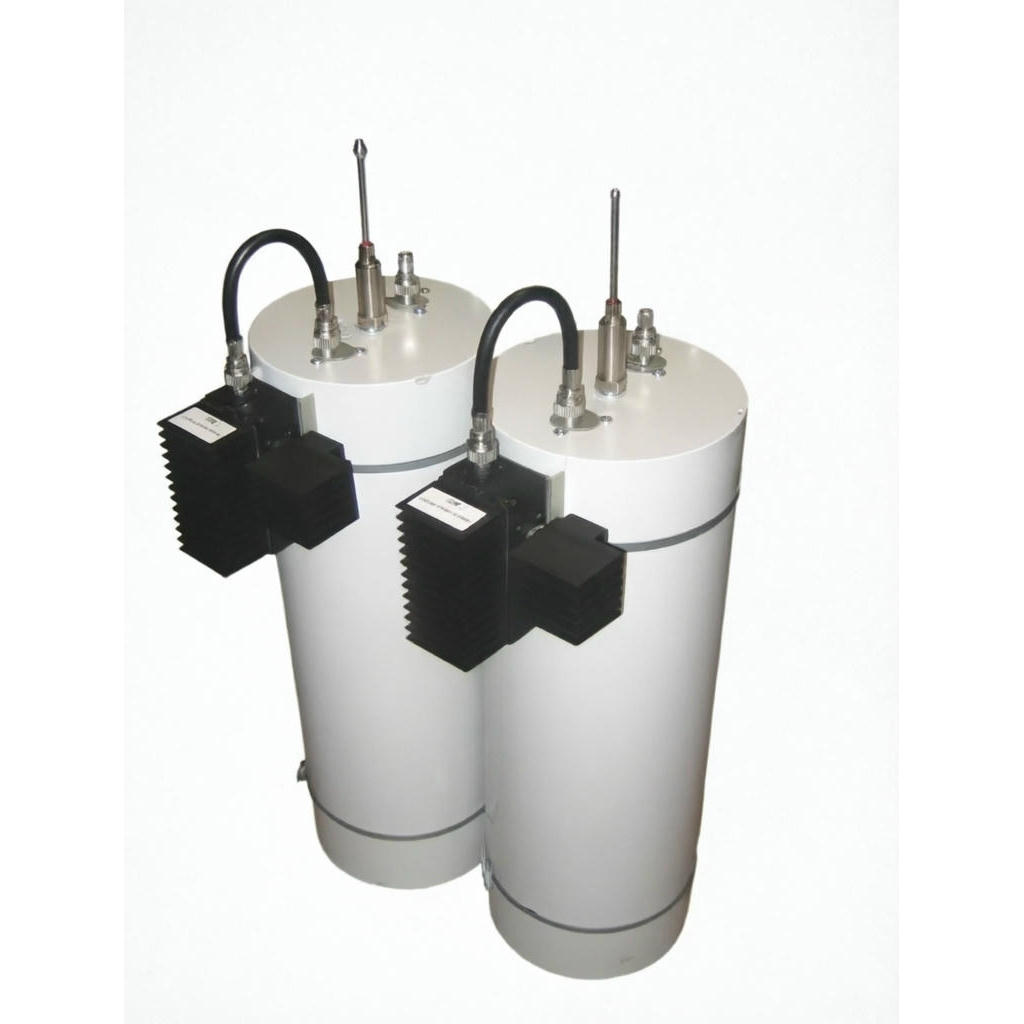

Кавитный комбайнер Radial CL10-2UL-125-X/2 для диапазона 400-490 МГц

Устройство ориентировано на применение в ретрансляторах и базовых станциях симплексных систем радиосвязи и диспетчерских служб. Комбайнер позволяет нескольким передатчикам работать на одну антенну при минимальном частотном разносе, сохраняя высокую изоляцию между каналами.

Аппарат выполнен в экранированном металлическом корпусе с возможностью установки в 19″ стойку. Внутри размещены настроенные резонаторные фильтры, ферритовые вентили на каждом канале и высокомощные балластные нагрузки, рассчитанные на рассеивание отражённой мощности и интермодуляционных продуктов.

Высокая добротность коаксиальных резонаторов обеспечивает крутизну скатов АЧХ, позволяя объединять каналы с минимальным частотным разносом от 100 кГц. Комбайнер подходит для профессиональных объектов связи с высокой плотностью каналов, где важна электромагнитная совместимость и спектральная эффективность.

Модель CL10-2UL-125-X/2 рассчитана на работу в диапазоне 400-490 МГц и объединяет 2 передатчиков с мощностью до 125 Вт на канал. Вносимые потери по тракту TX-ANT составляют 3.0 дБ, развязка между каналами достигает 75 дБ, минимальный разнос частот 100 кГц, КСВ не хуже 1,3.

Монтаж в 19″ стойку упрощает компоновку оборудования ретранслятора и базовой станции. При проектировании системы следует учитывать вносимые потери комбайнера 3.0 дБ и выбирать мощность передатчиков с запасом для обеспечения требуемого радиуса покрытия с учётом всех потерь антенно-фидерного тракта.

Комплектация

Комбайнер с низкими потерями Radial CL10-2UL-125-X/2
Технический паспорт с протоколом настройки
Монтажный комплект для 19″ стойки (если предусмотрен конструкцией)
Руководство по эксплуатации

Рабочий диапазон частот, МГц	400-490
Количество каналов	2
Максимальная подводимая мощность, Вт	125
Вносимые потери, дБ	3.0
Развязка между каналами, дБ	75
КСВ, не более	1.3
Волновое сопротивление, Ом	50
Тип разъёма	N-female
Монтаж	24" стойка
Класс исполнения	Extreme
Диапазон рабочих температур, °C	от -30 до +60
Размер резонаторов, мм (дюймы)	254 (10")
Вес, кг	11
