Name: Радиал CL10-2V-50-X/2
Brand: РАДИАЛ
SKU: CL10-2V-50-X/2
Availability: InStock

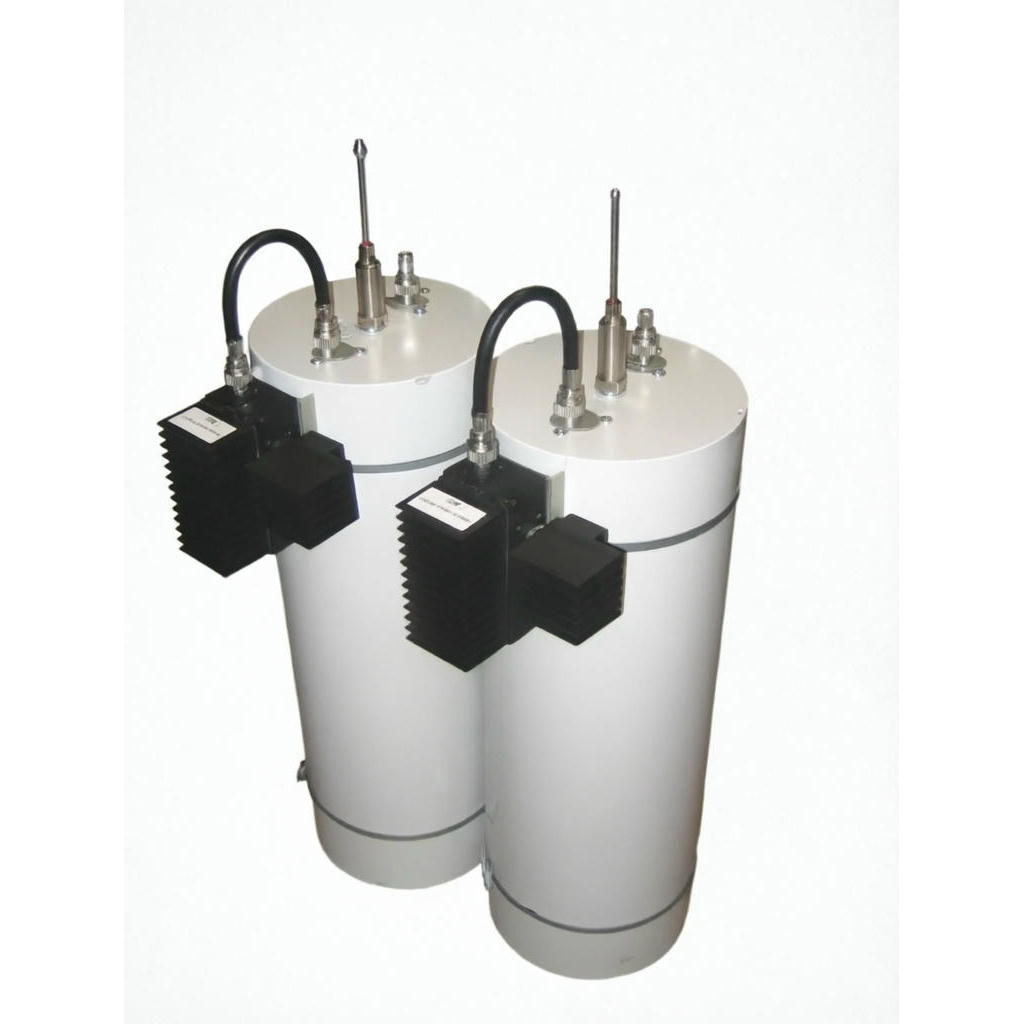

Кавитный комбайнер Radial CL10-2V-50-X/2 для диапазона 140-174 МГц

Устройство ориентировано на применение в ретрансляторах и базовых станциях симплексных систем радиосвязи и диспетчерских служб. Комбайнер позволяет нескольким передатчикам работать на одну антенну при минимальном частотном разносе, сохраняя высокую изоляцию между каналами.

Конструкция комбайнера основана на высокодобротных коаксиальных резонаторах, ферритовых изоляторах и балластных нагрузках. Каждый передатчик подключается через узкополосный полосовой фильтр из резонаторов, который пропускает полезный сигнал и подавляет сигналы соседних каналов, обеспечивая развязку более 75 дБ.

Использование общей антенны для нескольких передатчиков снижает нагрузку на мачтовые конструкции и уменьшает количество антенно-фидерных линий. Низкие вносимые потери комбайнера позволяют сохранить зону покрытия радиосистемы без значительного увеличения мощности передатчиков.

Модель CL10-2V-50-X/2 рассчитана на работу в диапазоне 140-174 МГц и объединяет 2 передатчиков с мощностью до 50 Вт на канал. Вносимые потери по тракту TX-ANT составляют 2.6 дБ, развязка между каналами достигает 75 дБ, минимальный разнос частот 100 кГц, КСВ не хуже 1,3.

Резонаторные комбайнеры требуют настройки на конкретные рабочие частоты при изготовлении. При изменении частот передатчиков необходима перенастройка резонаторов квалифицированным персоналом. Регулярный контроль параметров комбайнера помогает поддерживать высокое качество связи и надёжность узла.

Комплектация

Комбайнер с низкими потерями Radial CL10-2V-50-X/2
Технический паспорт с протоколом настройки
Монтажный комплект для 19″ стойки (если предусмотрен конструкцией)
Руководство по эксплуатации

Рабочий диапазон частот, МГц	140-174
Количество каналов	2
Максимальная подводимая мощность, Вт	50
Вносимые потери, дБ	2.6
Развязка между каналами, дБ	75
КСВ, не более	1.3
Волновое сопротивление, Ом	50
Тип разъёма	N-female
Монтаж	24" стойка
Класс исполнения	Extreme
Минимальный разнос TX-TX, кГц	100
Диапазон рабочих температур, °C	от -30 до +60
Размер резонаторов, мм (дюймы)	254 (10")
