Радиал CL10-3V-125-X/2

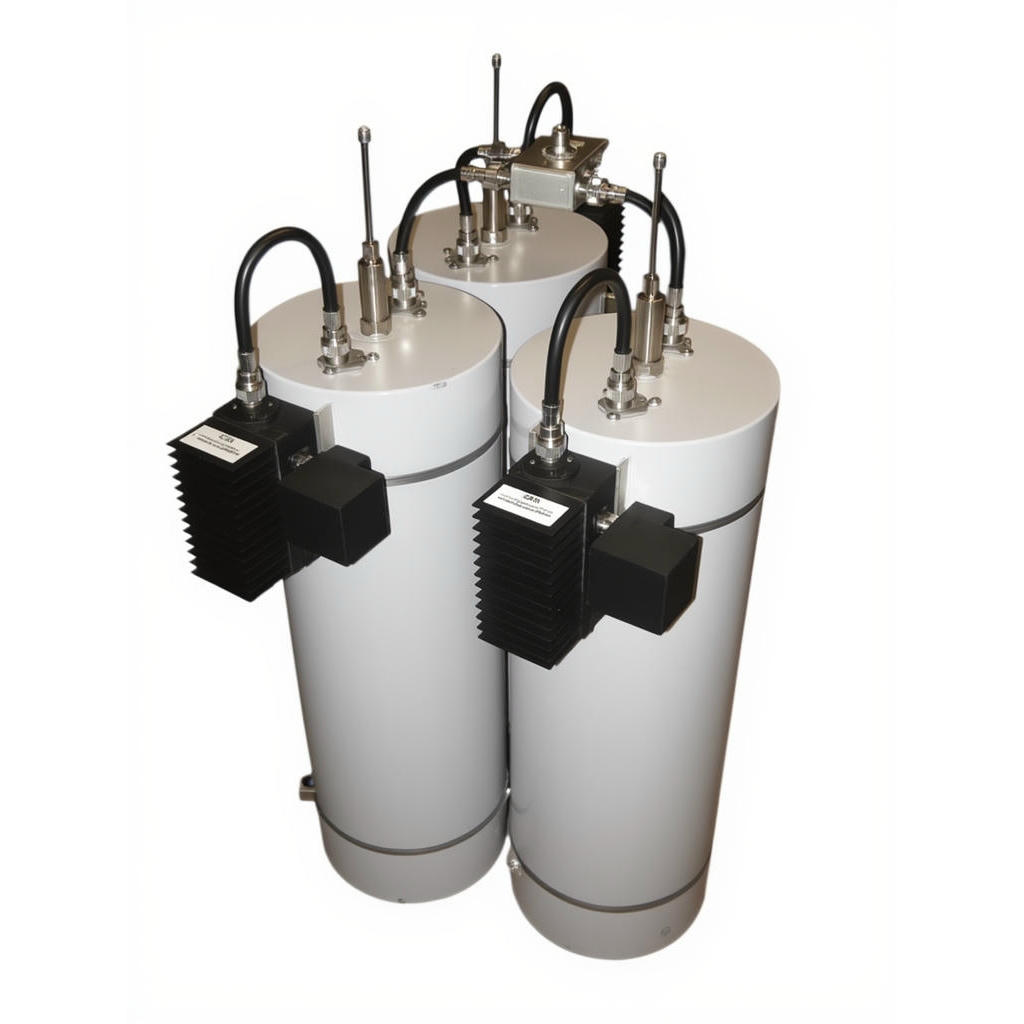

Передающий комбайнер Radial CL10-3V-125-X/2 с коаксиальными резонаторами для 140-174 МГц

Комбайнер с низкими потерями обеспечивает объединение нескольких передатчиков на одну антенну в диапазоне коротких волн LB. Устройство предназначено для многоканальных систем симплексных систем радиосвязи и диспетчерских служб, ретрансляторов и базовых станций с высокими требованиями к чистоте спектра.

Аппарат выполнен в экранированном металлическом корпусе с возможностью установки в 19″ стойку. Внутри размещены настроенные резонаторные фильтры, ферритовые вентили на каждом канале и высокомощные балластные нагрузки, рассчитанные на рассеивание отражённой мощности и интермодуляционных продуктов.

Резонаторный принцип объединения обеспечивает минимальные вносимые потери 2.7 дБ и высокую развязку между каналами 75 дБ, что позволяет максимально эффективно использовать мощность передатчиков. Узкополосная фильтрация каждого канала очищает спектр от побочных излучений и интермодуляционных продуктов.

Модель CL10-3V-125-X/2 рассчитана на работу в диапазоне 140-174 МГц и объединяет 3 передатчиков с мощностью до 125 Вт на канал. Вносимые потери по тракту TX-ANT составляют 2.7 дБ, развязка между каналами достигает 75 дБ, минимальный разнос частот 100 кГц, КСВ не хуже 1,3.

Монтаж в 19″ стойку упрощает компоновку оборудования ретранслятора и базовой станции. При проектировании системы следует учитывать вносимые потери комбайнера 2.7 дБ и выбирать мощность передатчиков с запасом для обеспечения требуемого радиуса покрытия с учётом всех потерь антенно-фидерного тракта.

Комплектация

• Комбайнер с низкими потерями Radial CL10-3V-125-X/2
• Технический паспорт с протоколом настройки
• Монтажный комплект для 19″ стойки (если предусмотрен конструкцией)
• Руководство по эксплуатации
