Name: Радиал CL6-2U-50-R/2
Brand: РАДИАЛ
SKU: CL6-2U-50-R/2
Availability: InStock

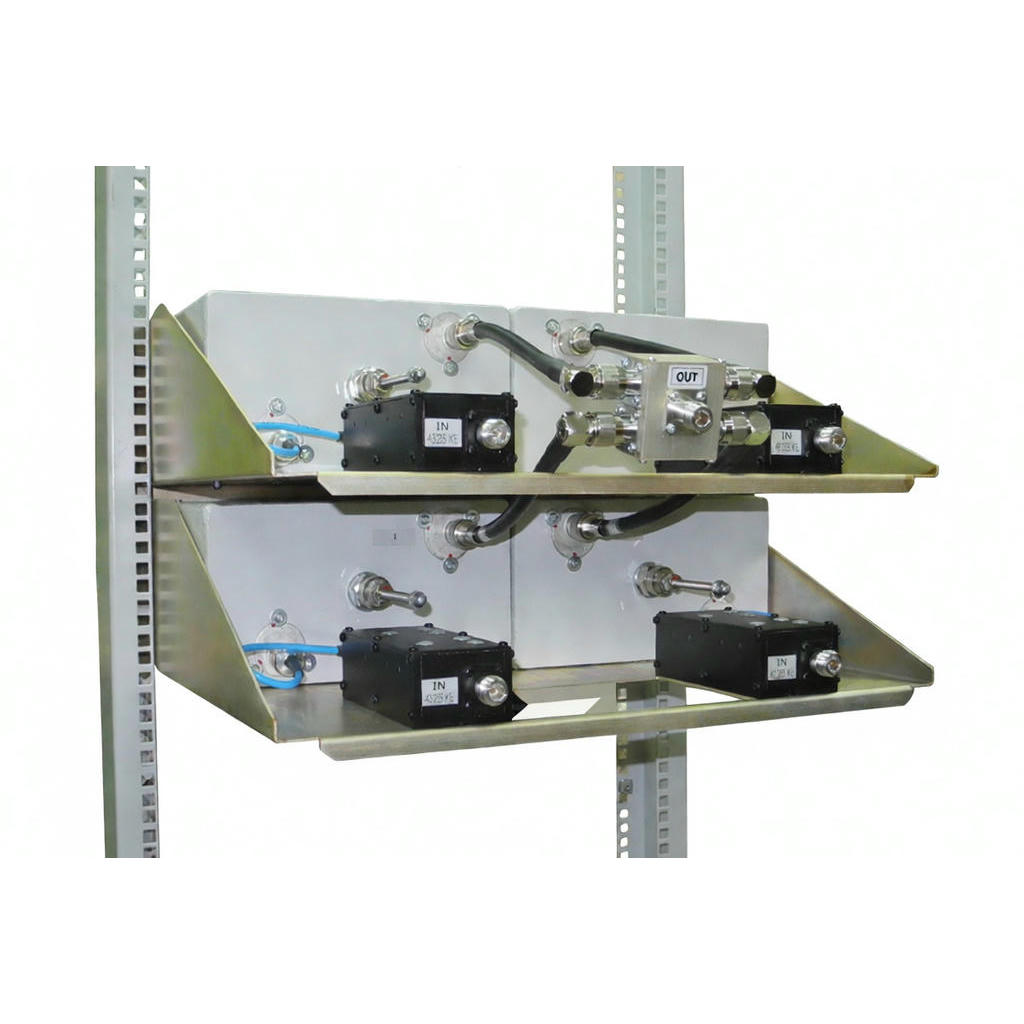

Резонаторный комбайнер Radial CL6-2U-50-R/2 для объединения передатчиков 400-490 МГц

Устройство ориентировано на применение в ретрансляторах и базовых станциях симплексных систем радиосвязи и диспетчерских служб. Комбайнер позволяет нескольким передатчикам работать на одну антенну при минимальном частотном разносе, сохраняя высокую изоляцию между каналами.

Конструкция комбайнера основана на высокодобротных коаксиальных резонаторах, ферритовых изоляторах и балластных нагрузках. Каждый передатчик подключается через узкополосный полосовой фильтр из резонаторов, который пропускает полезный сигнал и подавляет сигналы соседних каналов, обеспечивая развязку более 60 дБ.

Резонаторный принцип объединения обеспечивает минимальные вносимые потери 3.0 дБ и высокую развязку между каналами 60 дБ, что позволяет максимально эффективно использовать мощность передатчиков. Узкополосная фильтрация каждого канала очищает спектр от побочных излучений и интермодуляционных продуктов.

Модель CL6-2U-50-R/2 рассчитана на работу в диапазоне 400-490 МГц и объединяет нескольких передатчиков с мощностью до 50 Вт на канал. Вносимые потери по тракту TX-ANT составляют 3.0 дБ, развязка между каналами достигает 60 дБ, минимальный разнос частот 100 кГц, КСВ не хуже 1,3.

Резонаторные комбайнеры требуют настройки на конкретные рабочие частоты при изготовлении. При изменении частот передатчиков необходима перенастройка резонаторов квалифицированным персоналом. Регулярный контроль параметров комбайнера помогает поддерживать высокое качество связи и надёжность узла.

Комплектация

Комбайнер с низкими потерями Radial CL6-2U-50-R/2
Технический паспорт с протоколом настройки
Монтажный комплект для 19″ стойки (если предусмотрен конструкцией)
Руководство по эксплуатации

Рабочий диапазон частот, МГц	400-490
Количество каналов	2
Максимальная подводимая мощность, Вт	50
Вносимые потери, дБ	3.0
Развязка между каналами, дБ	75
КСВ, не более	1.3
Волновое сопротивление, Ом	50
Тип разъёма	N-female
Диапазон рабочих температур, °C	от -30 до +60
Размер резонаторов, мм (дюймы)	220х120 (6")
Вес, кг	8.15
