Кавитный комбайнер Radial CL6-3U-50-R/2 для диапазона 400-490 МГц
Устройство ориентировано на применение в ретрансляторах и базовых станциях симплексных систем радиосвязи и диспетчерских служб. Комбайнер позволяет нескольким передатчикам работать на одну антенну при минимальном частотном разносе, сохраняя высокую изоляцию между каналами.

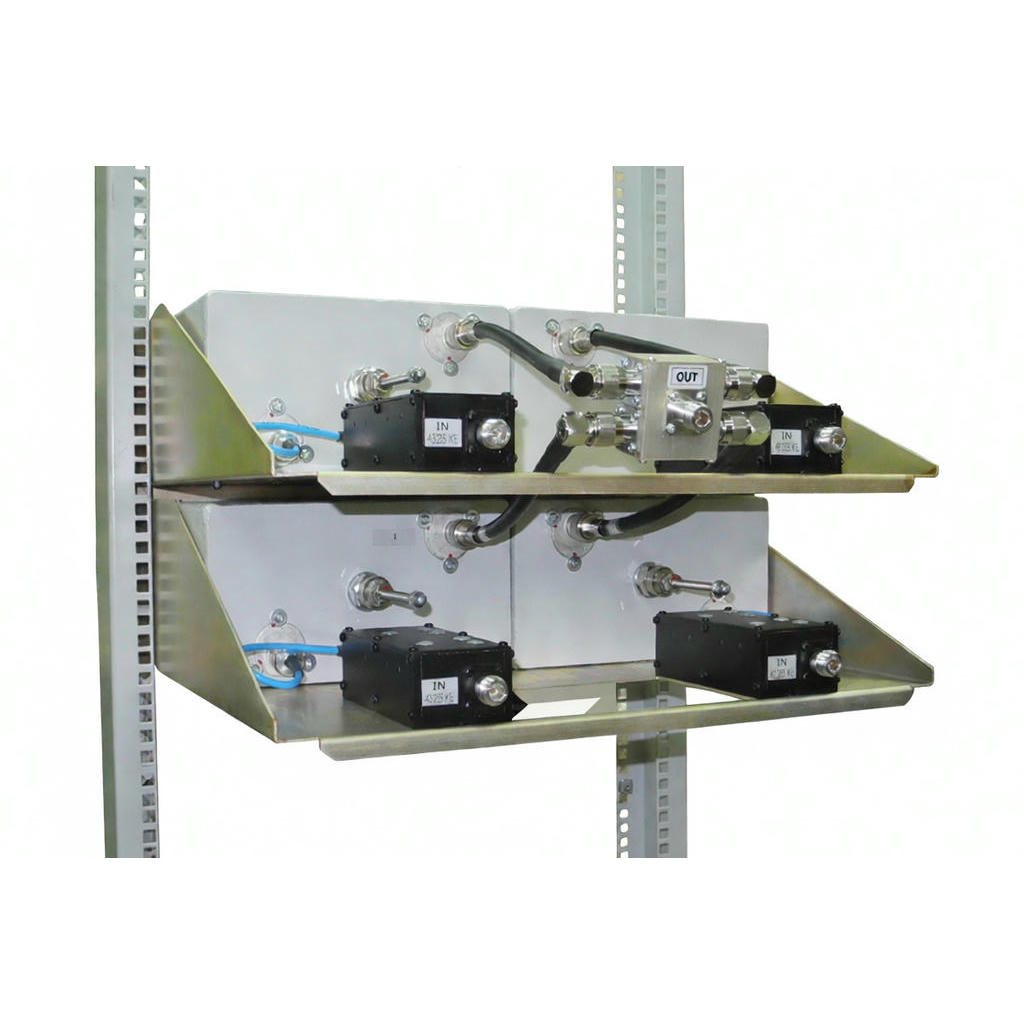

Аппарат выполнен в экранированном металлическом корпусе с возможностью установки в 19″ стойку. Внутри размещены настроенные резонаторные фильтры, ферритовые вентили на каждом канале и высокомощные балластные нагрузки, рассчитанные на рассеивание отражённой мощности и интермодуляционных продуктов.
Высокая добротность коаксиальных резонаторов обеспечивает крутизну скатов АЧХ, позволяя объединять каналы с минимальным частотным разносом от 100 кГц. Комбайнер подходит для профессиональных объектов связи с высокой плотностью каналов, где важна электромагнитная совместимость и спектральная эффективность.
Модель CL6-3U-50-R/2 рассчитана на работу в диапазоне 400-490 МГц и объединяет нескольких передатчиков с мощностью до 50 Вт на канал. Вносимые потери по тракту TX-ANT составляют 3.2 дБ, развязка между каналами достигает 60 дБ, минимальный разнос частот 100 кГц, КСВ не хуже 1,3.
Резонаторные комбайнеры требуют настройки на конкретные рабочие частоты при изготовлении. При изменении частот передатчиков необходима перенастройка резонаторов квалифицированным персоналом. Регулярный контроль параметров комбайнера помогает поддерживать высокое качество связи и надёжность узла.
Комплектация
- Комбайнер с низкими потерями Radial CL6-3U-50-R/2
- Технический паспорт с протоколом настройки
- Монтажный комплект для 19″ стойки (если предусмотрен конструкцией)
- Руководство по эксплуатации
