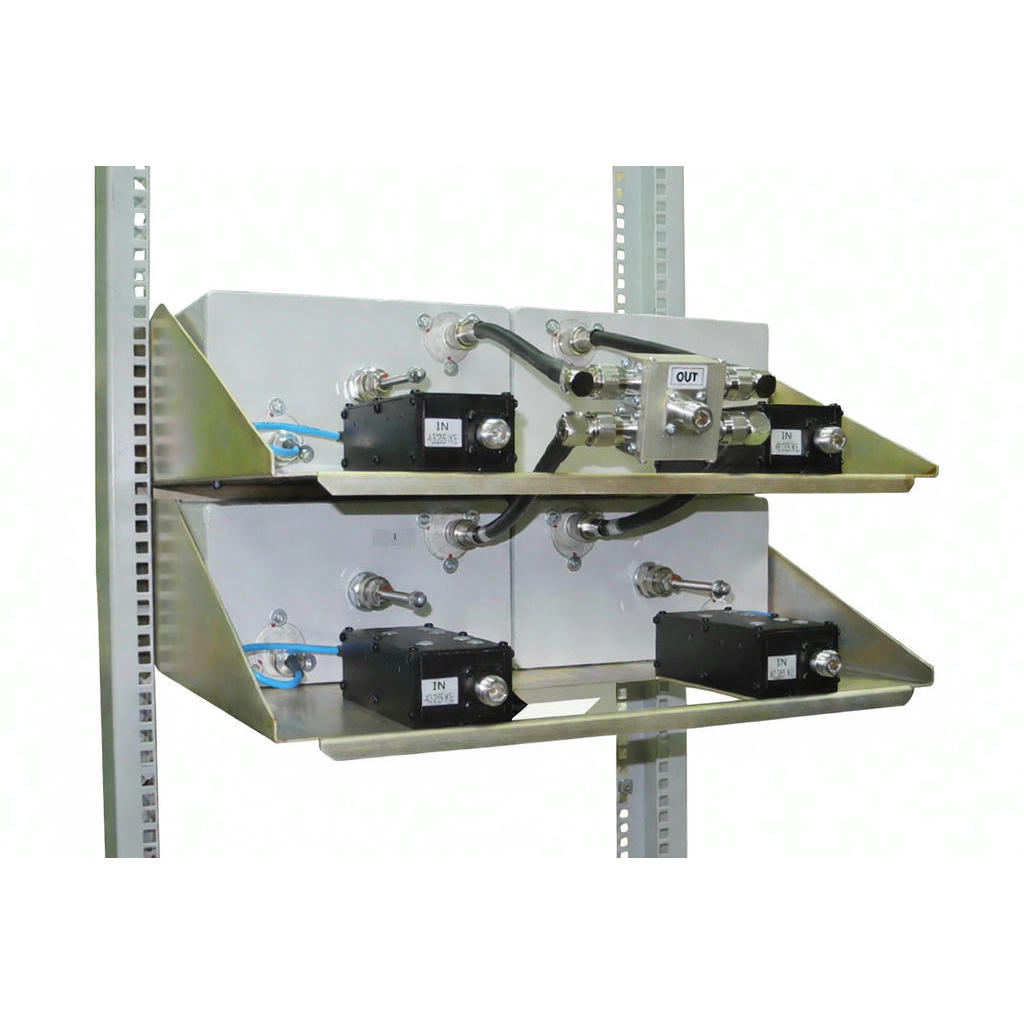

Передающий комбайнер Radial CL6-4U-50-R/2 с коаксиальными резонаторами для 400-490 МГц
Резонаторный комбайнер предназначен для объединения нескольких передатчиков в единую антенно-фидерную систему с минимальными потерями мощности. Решение подходит для узлов радиосвязи, где требуется высокая развязка между каналами и эффективное использование мощности передатчиков.
Объёмные коаксиальные резонаторы с электрической длиной λ/4 обеспечивают узкополосную фильтрацию каждого канала в пределах диапазоне коротких волн LB. Высокая добротность резонаторов минимизирует вносимые потери до 3.4 дБ, а система термостабилизации обеспечивает стабильность частотных характеристик в рабочем диапазоне температур.
Резонаторный принцип объединения обеспечивает минимальные вносимые потери 3.4 дБ и высокую развязку между каналами 60 дБ, что позволяет максимально эффективно использовать мощность передатчиков. Узкополосная фильтрация каждого канала очищает спектр от побочных излучений и интермодуляционных продуктов.
Модель CL6-4U-50-R/2 рассчитана на работу в диапазоне 400-490 МГц и объединяет нескольких передатчиков с мощностью до 50 Вт на канал. Вносимые потери по тракту TX-ANT составляют 3.4 дБ, развязка между каналами достигает 60 дБ, минимальный разнос частот 100 кГц, КСВ не хуже 1,3.
Монтаж в 19″ стойку упрощает компоновку оборудования ретранслятора и базовой станции. При проектировании системы следует учитывать вносимые потери комбайнера 3.4 дБ и выбирать мощность передатчиков с запасом для обеспечения требуемого радиуса покрытия с учётом всех потерь антенно-фидерного тракта.
Комплектация
- Комбайнер с низкими потерями Radial CL6-4U-50-R/2
- Технический паспорт с протоколом настройки
- Монтажный комплект для 19″ стойки (если предусмотрен конструкцией)
- Руководство по эксплуатации
