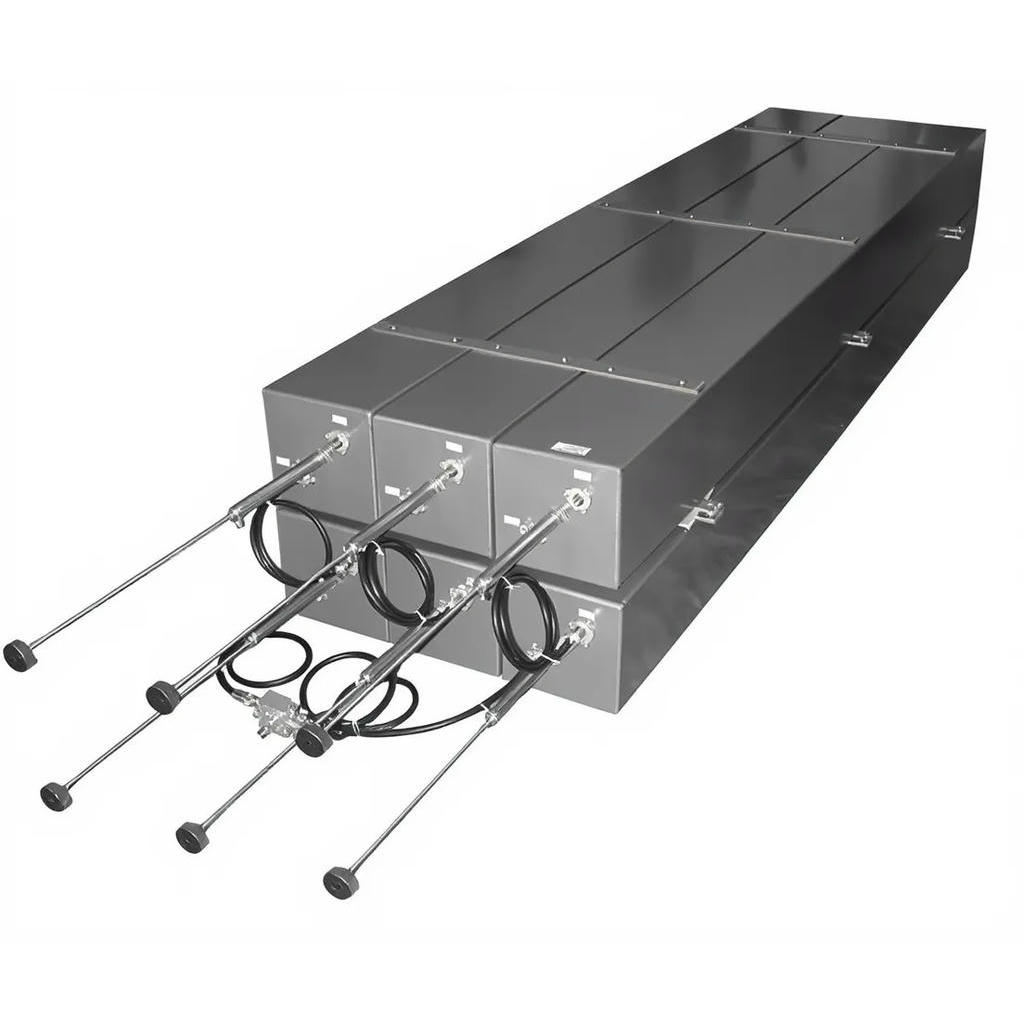

Кавитный комбайнер Radial CL8-3(2)LB(H)-150 для диапазона 38-48 МГц

Комбайнер с низкими потерями обеспечивает объединение нескольких передатчиков на одну антенну в диапазоне коротких волн LB. Устройство предназначено для многоканальных систем симплексных систем радиосвязи и диспетчерских служб, ретрансляторов и базовых станций с высокими требованиями к чистоте спектра.

Объёмные коаксиальные резонаторы с электрической длиной λ/4 обеспечивают узкополосную фильтрацию каждого канала в пределах диапазоне коротких волн LB. Высокая добротность резонаторов минимизирует вносимые потери до 2 дБ, а система термостабилизации обеспечивает стабильность частотных характеристик в рабочем диапазоне температур.

Использование общей антенны для нескольких передатчиков снижает нагрузку на мачтовые конструкции и уменьшает количество антенно-фидерных линий. Низкие вносимые потери комбайнера позволяют сохранить зону покрытия радиосистемы без значительного увеличения мощности передатчиков.

Модель CL8-3(2)LB(H)-150 рассчитана на работу в диапазоне 38-48 МГц и объединяет 3 передатчиков с мощностью до 150 Вт на канал. Вносимые потери по тракту TX-ANT составляют 2 дБ, развязка между каналами достигает 40 дБ, минимальный разнос частот 400 кГц, КСВ не хуже 1,3.

Резонаторные комбайнеры требуют настройки на конкретные рабочие частоты при изготовлении. При изменении частот передатчиков необходима перенастройка резонаторов квалифицированным персоналом. Регулярный контроль параметров комбайнера помогает поддерживать высокое качество связи и надёжность узла.

Комплектация

Комбайнер с низкими потерями Radial CL8-3(2)LB(H)-150
Технический паспорт с протоколом настройки
Монтажный комплект для 19″ стойки (если предусмотрен конструкцией)
Руководство по эксплуатации

Рабочий диапазон частот, МГц	38-48
Количество каналов	3
Максимальная подводимая мощность, Вт	150
Вносимые потери, дБ	2
Развязка между каналами, дБ	40
КСВ, не более	1.3
Волновое сопротивление, Ом	50
Тип разъёма	N-female
Минимальный разнос TX-TX, кГц	400
Диапазон рабочих температур, °C	от -30 до +60
Размер резонаторов, мм (дюймы)	200х200 (8"х8")
Вес, кг	101.6
