Радиал CL8-3(2)LB(L)-150

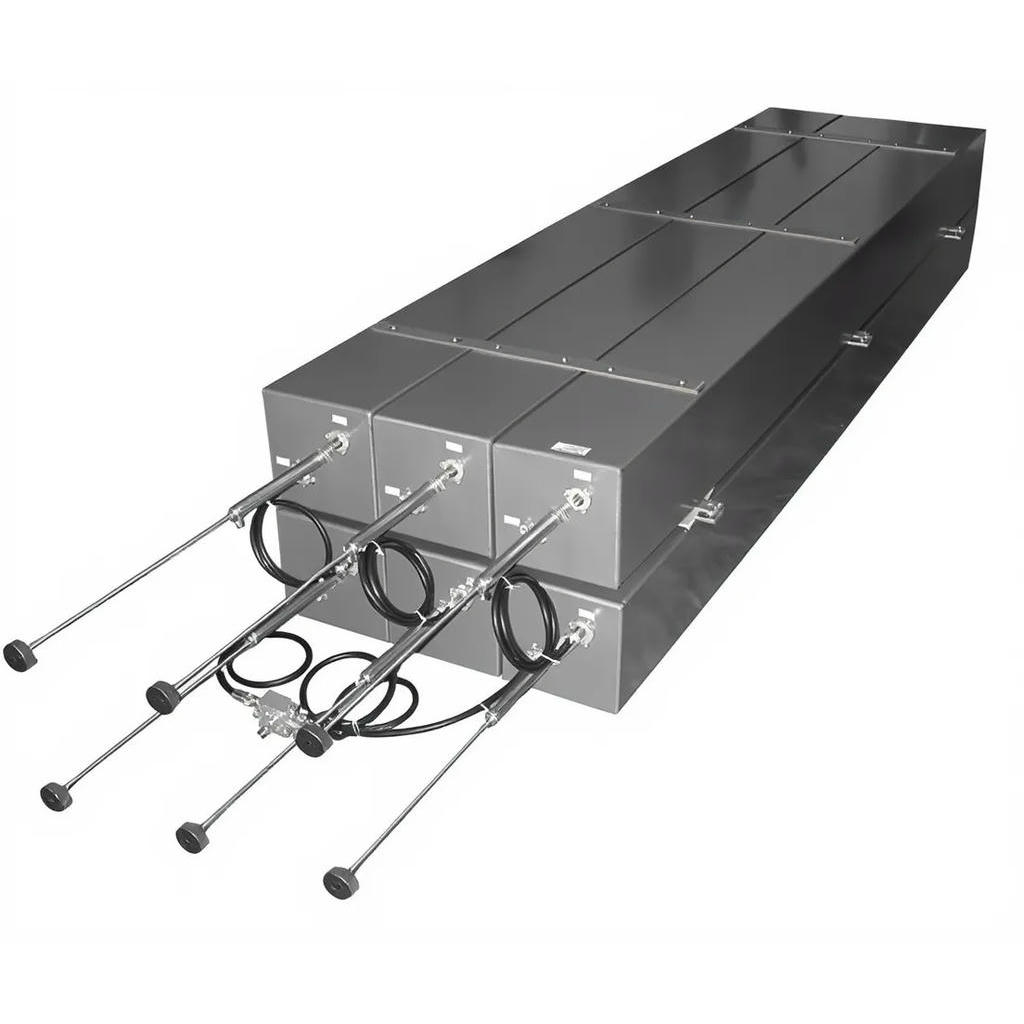

Многоканальный комбайнер Radial CL8-3(2)LB(L)-150 для профессиональной радиосвязи

Резонаторный комбайнер предназначен для объединения 3 передатчиков в единую антенно-фидерную систему с минимальными потерями мощности. Решение подходит для узлов радиосвязи, где требуется высокая развязка между каналами и эффективное использование мощности передатчиков.

Аппарат выполнен в экранированном металлическом корпусе с возможностью установки в 19″ стойку. Внутри размещены настроенные резонаторные фильтры, ферритовые вентили на каждом канале и высокомощные балластные нагрузки, рассчитанные на рассеивание отражённой мощности и интермодуляционных продуктов.

Высокая добротность коаксиальных резонаторов обеспечивает крутизну скатов АЧХ, позволяя объединять каналы с минимальным частотным разносом от 400 кГц. Комбайнер подходит для профессиональных объектов связи с высокой плотностью каналов, где важна электромагнитная совместимость и спектральная эффективность.

Модель CL8-3(2)LB(L)-150 рассчитана на работу в диапазоне 30-40 МГц и объединяет 3 передатчиков с мощностью до 150 Вт на канал. Вносимые потери по тракту TX-ANT составляют 2 дБ, развязка между каналами достигает 40 дБ, минимальный разнос частот 400 кГц, КСВ не хуже 1,3.

Монтаж в 19″ стойку упрощает компоновку оборудования ретранслятора и базовой станции. При проектировании системы следует учитывать вносимые потери комбайнера 2 дБ и выбирать мощность передатчиков с запасом для обеспечения требуемого радиуса покрытия с учётом всех потерь антенно-фидерного тракта.

Комплектация

• Комбайнер с низкими потерями Radial CL8-3(2)LB(L)-150
• Технический паспорт с протоколом настройки
• Монтажный комплект для 19″ стойки (если предусмотрен конструкцией)
• Руководство по эксплуатации
