Радиал CL8-6UL-50-X/2

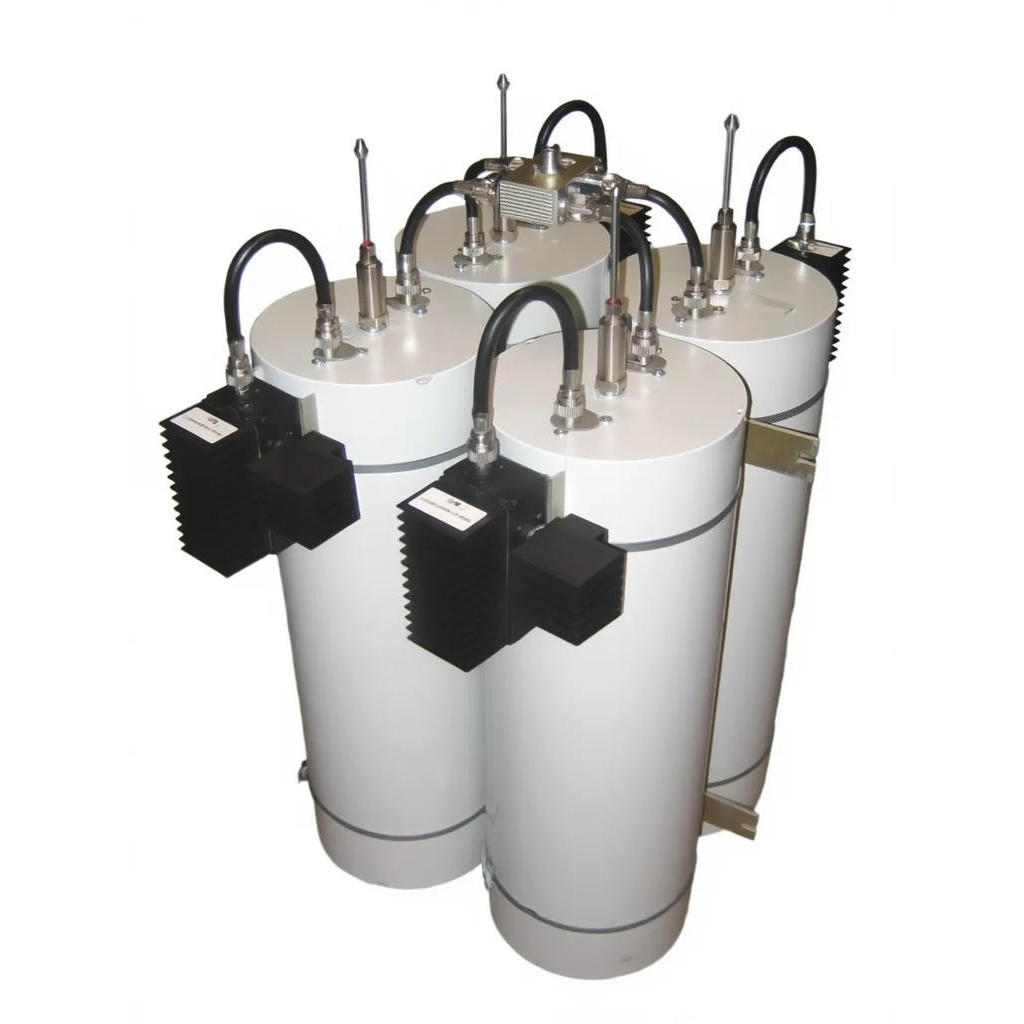

Передающий комбайнер Radial CL8-6UL-50-X/2 с коаксиальными резонаторами для 400-490 МГц

Резонаторный комбайнер предназначен для объединения 6 передатчиков в единую антенно-фидерную систему с минимальными потерями мощности. Решение подходит для узлов радиосвязи, где требуется высокая развязка между каналами и эффективное использование мощности передатчиков.

Аппарат выполнен в экранированном металлическом корпусе с возможностью установки в 19″ стойку. Внутри размещены настроенные резонаторные фильтры, ферритовые вентили на каждом канале и высокомощные балластные нагрузки, рассчитанные на рассеивание отражённой мощности и интермодуляционных продуктов.

Использование общей антенны для нескольких передатчиков снижает нагрузку на мачтовые конструкции и уменьшает количество антенно-фидерных линий. Низкие вносимые потери комбайнера позволяют сохранить зону покрытия радиосистемы без значительного увеличения мощности передатчиков.

Модель CL8-6UL-50-X/2 рассчитана на работу в диапазоне 400-490 МГц и объединяет 6 передатчиков с мощностью до 50 Вт на канал. Вносимые потери по тракту TX-ANT составляют 3.4 дБ, развязка между каналами достигает 75 дБ, минимальный разнос частот 100 кГц, КСВ не хуже 1,3.

Монтаж в 19″ стойку упрощает компоновку оборудования ретранслятора и базовой станции. При проектировании системы следует учитывать вносимые потери комбайнера 3.4 дБ и выбирать мощность передатчиков с запасом для обеспечения требуемого радиуса покрытия с учётом всех потерь антенно-фидерного тракта.

Комплектация

• Комбайнер с низкими потерями Radial CL8-6UL-50-X/2
• Технический паспорт с протоколом настройки
• Монтажный комплект для 19″ стойки (если предусмотрен конструкцией)
• Руководство по эксплуатации
