Комбайнер с низкими потерями Radial CL8-8UL-125-X/2 для многоканальных систем радиосвязи 400-490 МГц
Устройство ориентировано на применение в ретрансляторах и базовых станциях симплексных систем радиосвязи и диспетчерских служб. Комбайнер позволяет нескольким передатчикам работать на одну антенну при минимальном частотном разносе, сохраняя высокую изоляцию между каналами.

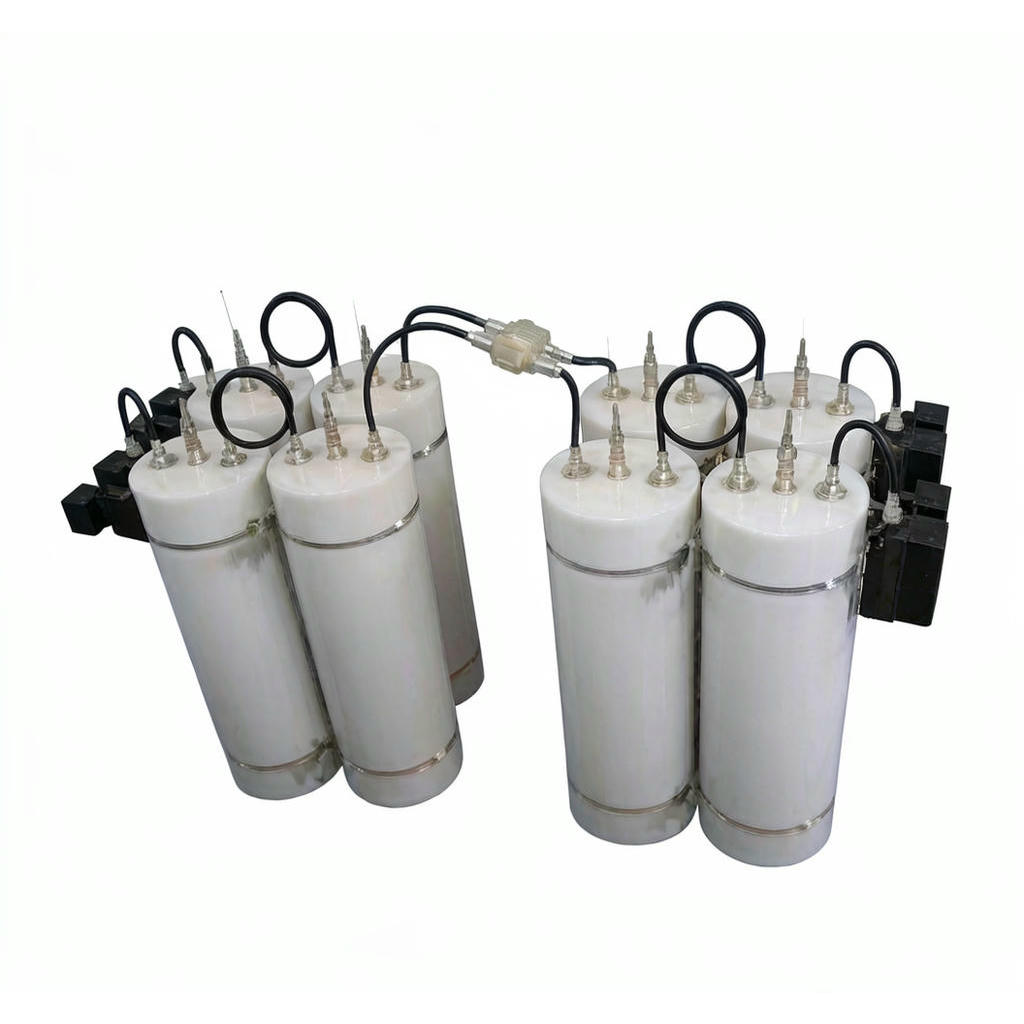

Конструкция комбайнера основана на высокодобротных коаксиальных резонаторах, ферритовых изоляторах и балластных нагрузках. Каждый передатчик подключается через узкополосный полосовой фильтр из резонаторов, который пропускает полезный сигнал и подавляет сигналы соседних каналов, обеспечивая развязку более 75 дБ.
Резонаторный принцип объединения обеспечивает минимальные вносимые потери 3.5 дБ и высокую развязку между каналами 75 дБ, что позволяет максимально эффективно использовать мощность передатчиков. Узкополосная фильтрация каждого канала очищает спектр от побочных излучений и интермодуляционных продуктов.
Модель CL8-8UL-125-X/2 рассчитана на работу в диапазоне 400-490 МГц и объединяет 8 передатчиков с мощностью до 125 Вт на канал. Вносимые потери по тракту TX-ANT составляют 3.5 дБ, развязка между каналами достигает 75 дБ, минимальный разнос частот 100 кГц, КСВ не хуже 1,3.
Монтаж в 19″ стойку упрощает компоновку оборудования ретранслятора и базовой станции. При проектировании системы следует учитывать вносимые потери комбайнера 3.5 дБ и выбирать мощность передатчиков с запасом для обеспечения требуемого радиуса покрытия с учётом всех потерь антенно-фидерного тракта.
Комплектация
- Комбайнер с низкими потерями Radial CL8-8UL-125-X/2
- Технический паспорт с протоколом настройки
- Монтажный комплект для 19″ стойки (если предусмотрен конструкцией)
- Руководство по эксплуатации
