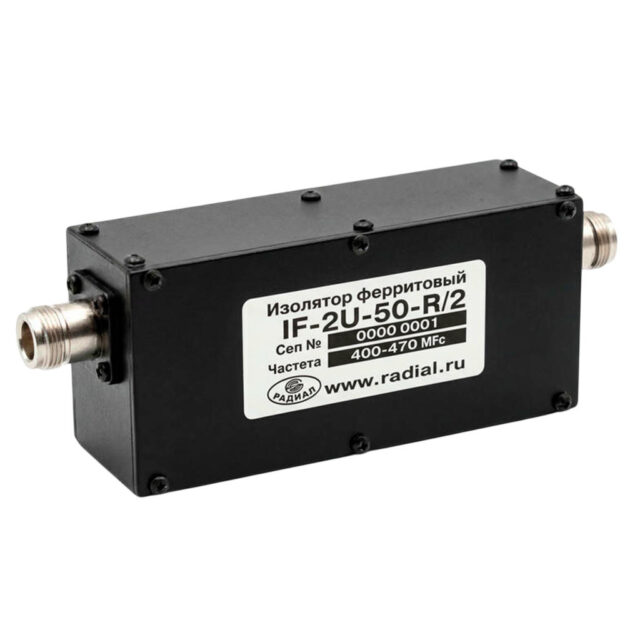

Изолятор Radial IF-2UL-50 R/2 для защиты усилителей мощности в диапазоне 400–470 МГц
Изолятор предназначен для применения в составе многоканальных комбайнеров, базовых станций и ретрансляторов систем профессиональной подвижной радиосвязи в диапазоне 400–470 МГц. Двойная конструкция рассеивает отражённую мощность в балластных нагрузках обеих ступеней, обеспечивая стабильную работу передающего тракта при любых нарушениях в нагрузке — рассогласовании, обрыве фидера или аварийном росте КСВ.
Конструкция выполнена на основе двух последовательно включённых трёхпортовых ферритовых циркуляторов, третьи порты которых нагружены согласованными балластными нагрузками 50 Ом. Физический принцип — гиромагнитный резонанс (эффект Фарадея): ферритовый диск в поле постоянного магнита обеспечивает невзаимность СВЧ-тракта. Прямая мощность от передатчика практически без потерь проходит к антенне, а отражённая волна поочерёдно рассеивается в балластных нагрузках обеих ступеней, не возвращаясь в усилитель мощности.
Использование двойного изолятора серии IF-2 позволяет суммировать изоляцию двух ступеней до 55 дБ, что критично для обеспечения межканальной развязки в гибридных комбайнерах и подавления интермодуляционных продуктов. Малые вносимые потери 0,8 дБ по тракту TX-ANT сохраняют мощность передатчика без потерь зоны покрытия. КСВ на всех портах не превышает 1,2, обеспечивая оптимальное согласование с трактом 50 Ом.
Модель IF-2UL-50 R/2 рассчитана на работу в диапазоне 400–470 МГц, проходная мощность — до 50 Вт. Вносимые потери по тракту TX-ANT не превышают 0,8 дБ, изоляция составляет не менее 55 дБ, КСВ на рабочем диапазоне — не хуже 1,2. Разъёмы на всех портах — N-female, волновое сопротивление 50 Ом. Исполнение Regular (R/2) рассчитано на режим TX/RX ≈ 1:5. Балластная нагрузка (встроенная нагрузка) рассеивает отражённую мощность до 50 Вт. Масса — 0,49 кг, габариты не более 165х45х63 мм. Диапазон рабочих температур с гарантированной стабилизацией параметров — от −30 до +50 °C.
При монтаже изолятора необходимо обеспечить надёжный тепловой контакт радиаторов с шасси или стойкой. Не рекомендуется гнаться за максимальной глубиной провала изоляции при подстройке: оптимальный рабочий уровень 28–30 дБ обеспечивает наилучшую стабильность параметров во всём диапазоне рабочих температур от −30 до +50 °C. Балластная нагрузка должна быть рассчитана на возможное полное отражение мощности при аварийных ситуациях. Периодический контроль потерь, изоляции и КСВ позволяет своевременно выявить деградацию феррита и заменить изолятор до возникновения отказа усилителя мощности.
Комплектация
- Ферритовый изолятор Radial IF-2UL-50 R/2
- Встроенная балластная нагрузка
- Технический паспорт с протоколом настройки
- Монтажный комплект (при наличии)
- Руководство по эксплуатации
