Интермодуляционный фильтр Radial IMF8-1V-50S-R/2 для защиты передающего тракта на частотах 140–174 МГц
Интермодуляционный фильтр Radial IMF8-1V-50S-R/2 устанавливается в передающем тракте диапазона 140–174 МГц и обеспечивает пропускание сигнала с минимальными потерями при одновременном подавлении внеполосных излучений передатчиков. Устройство предотвращает проникновение наведённых на антенну сигналов соседних передатчиков в выходной каскад усилителя мощности.

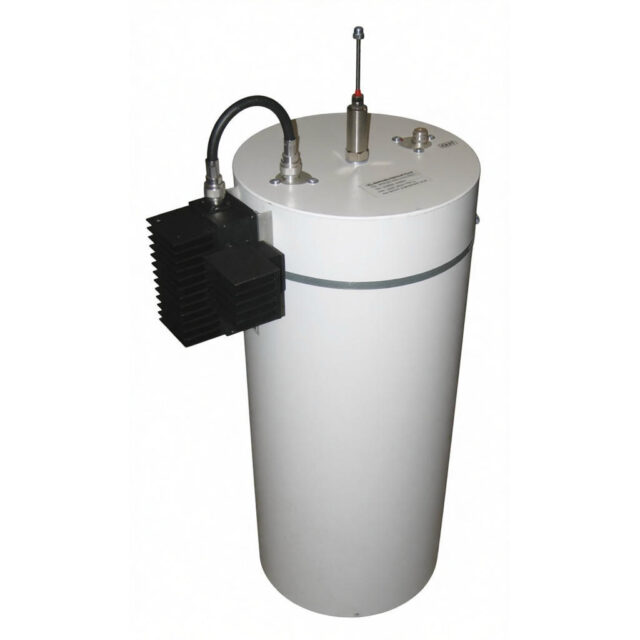

В основе фильтра лежит высокодобротный коаксиальный полостной резонатор диаметром 8″ (206 мм), обеспечивающий избирательность по частоте в диапазоне 140–174 МГц. Резонатор формирует узкую полосу пропускания с крутыми скатами АЧХ, эффективно подавляя сигналы на частотах интермодуляционных продуктов и соседних каналов. Конструктивно IMF-фильтр объединяет коаксиальный резонатор и ферритовый одиночным изолятор, рассеивающий отражённую мощность в балластной нагрузке 50 Ом.
Применение резонатора диаметром 8″ обеспечивает наилучшее подавление внеполосных излучений по сравнению с аналогами на резонаторах меньшего диаметра. Высокая изоляция ANT-TX не хуже 30 дБ полностью исключает влияние соседних передатчиков на выходной каскад усилителя мощности. Одиночный изолятор S рекомендуется при расстоянии до соседних антенн более 10λ по горизонтали или 2λ по вертикали.
Модель IMF8-1V-50S-R/2 рассчитана на работу в диапазоне 140–174 МГц и обеспечивает проходную мощность до 50 Вт. Потери по тракту TX-ANT не превышают 0,9 дБ, изоляция ANT-TX составляет не менее 30 дБ, КСВ на рабочем диапазоне — не хуже 1,5. Диаметр коаксиального резонатора — 8″ (206 мм). Разъёмы на всех портах — N-female (N-мама), волновое сопротивление 50 Ом. Исполнение Regular (R) рассчитано на работу в режиме TX/RX ≈ 1:5. Масса устройства — 3,6 кг, диапазон рабочих температур — от −30 до +50 °C.
При монтаже необходимо обеспечить надёжный тепловой контакт корпуса фильтра с несущей конструкцией шкафа или антенной мачтой. Рекомендуется принудительная вентиляция шкафа ретранслятора при длительной работе с максимальной мощностью. Балластная нагрузка рассчитана на полное отражение мощности при аварийных ситуациях. Периодический контроль параметров — потерь, изоляции и КСВ — позволяет своевременно выявить деградацию феррита.
Комплектация
- Интермодуляционный фильтр Radial IMF8-1V-50S-R/2
- Встроенный ферритовый одиночный изолятор
- Выносная балластная нагрузка (если предусмотрена конструкцией)
- Технический паспорт с протоколом настройки
- Монтажный комплект (при наличии)
- Руководство по эксплуатации
