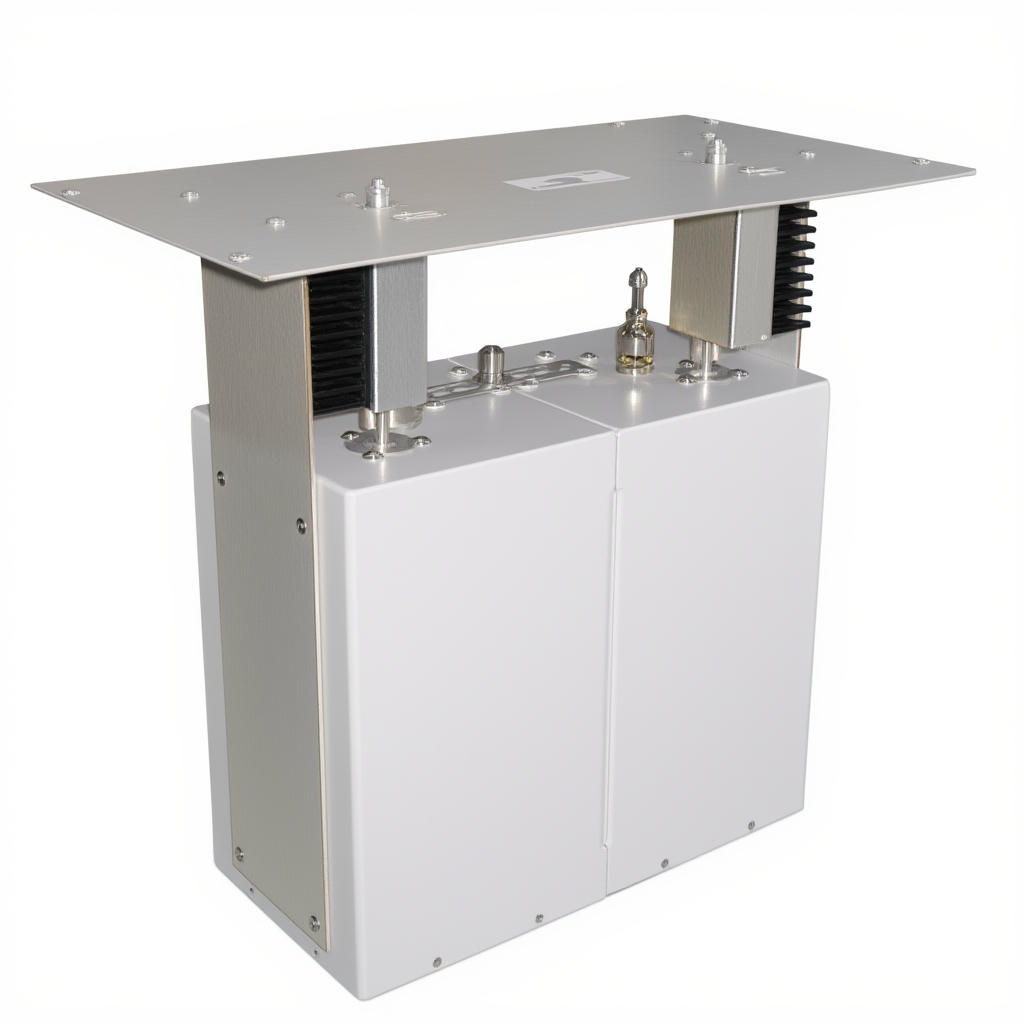

Кавитный комбайнер Radial TETRA-2U для диапазона 400–490 МГц
Комбайнер с низкими потерями Radial TETRA-2U предназначен для объединения двух передатчиков в единую антенно‑фидерную систему в диапазоне 400–490 МГц. Устройство ориентировано на базовые станции и ретрансляторы стандартов TETRA и других UHF систем профессиональной подвижной радиосвязи, где требуется высокая развязка каналов и минимальные потери мощности.
Конструкция комбайнера основана на высокодобротных четвертьволновых коаксиальных резонаторах (λ/4), ферритовых изоляторах и согласованных балластных нагрузках. Каждый передатчик подключается через узкополосный полосовой фильтр и изолятор, что обеспечивает направленное протекание сигнала к антенне и подавление обратных помех. Волновое сопротивление трактов составляет 50 Ом, разъёмы N-типа.
По данным Radial, вносимые потери по тракту TX–ANT для модели TETRA-2U составляют около 2,6 дБ при разнесении несущих 300 кГц, изоляция между передатчиками не менее 75 дБ, минимальный частотный разнос ТХ–ТХ — 250 кГц, КСВ не хуже 1,3. Это позволяет эффективно использовать мощность до 50 Вт на канал без заметного снижения зоны покрытия и при этом защищать выходные каскады от интермодуляционных продуктов.
Механически комбайнер выполнен в корпусе размерами 510×490×180 мм и массой около 8 кг, что удобно для установки в 19 стойку или шкаф ретранслятора. Диапазон рабочих температур с гарантированной стабилизацией параметров составляет от −30 до +60 °C, что обеспечивает надёжную работу узла в условиях аппаратных и промышленных объектов связи.
Для корректной эксплуатации рекомендуется обеспечивать качественное заземление корпуса, контролировать КСВ на выходе и периодически проверять состояние кабельных соединений. При изменении рабочих частот передатчиков комбайнер требует перенастройки резонаторов квалифицированным персоналом или сервисом производителя, что типично для резонаторных комбайнеров с низкими потерями.
Комплектация
- Комбайнер Radial TETRA-2U
- Технический паспорт с протоколом настроек
- Краткое руководство по эксплуатации
“
