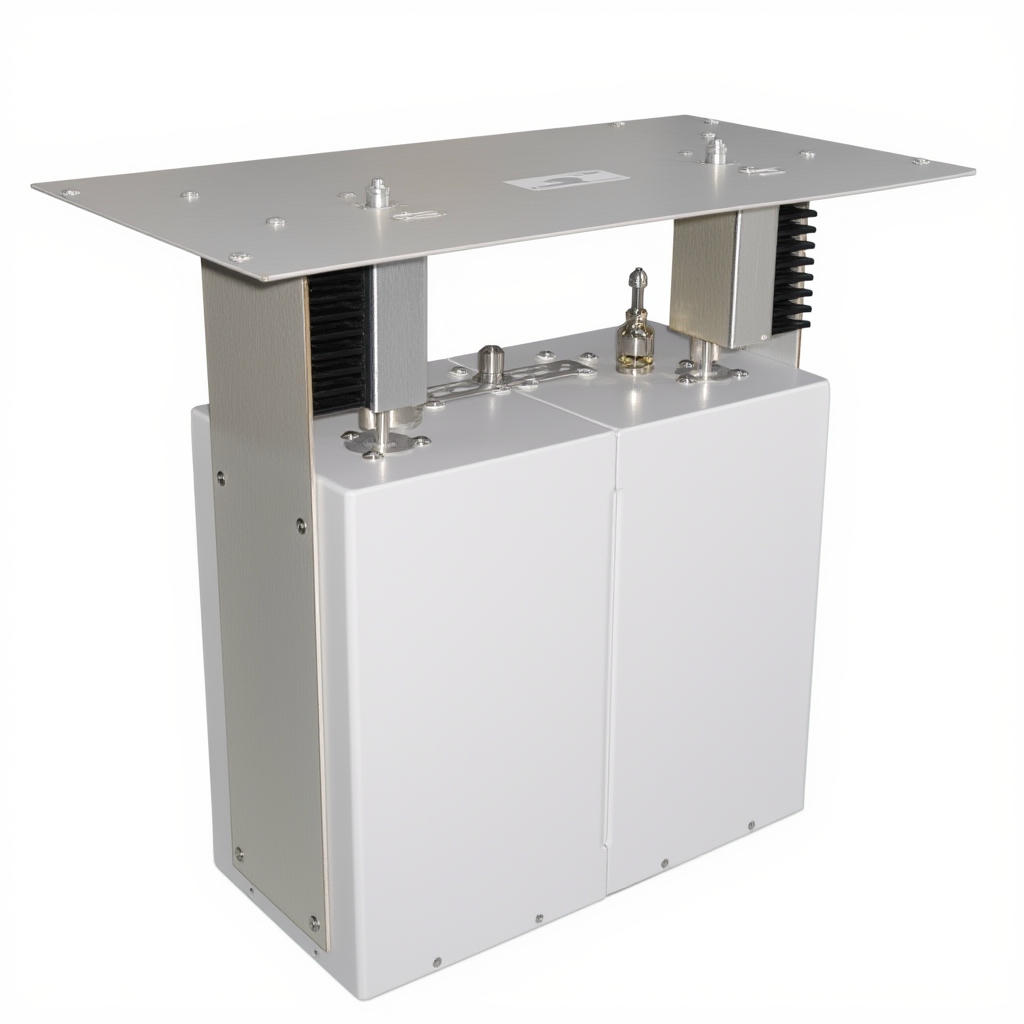

Радиал TETRA-3U

Резонаторный комбайнер Radial TETRA-3U для трёхканальных UHF систем 400–490 МГц

Комбайнер с низкими потерями Radial TETRA-3U предназначен для объединения трёх передатчиков в одну антенно‑фидерную линию в диапазоне 400–490 МГц. Устройство ориентировано на трёхканальные базовые станции и ретрансляторы TETRA и других UHF систем, где важно сократить число антенн и при этом сохранить высокое качество связи.

В основе TETRA-3U лежат высокодобротные коаксиальные резонаторы четвертьволновой длины, ферритовые изоляторы и согласованные нагрузки. Каждый канал проходит через свой резонаторный фильтр и изолирующий каскад, что обеспечивает узкополосную фильтрацию, подавление побочных излучений и направленное протекание мощности к общей антенне при волновом сопротивлении 50 Ом и разъёмах N-типа.

Согласно внутренним техническим данным, комбайнер обеспечивает вносимые потери порядка 2,8 дБ при разнесении несущих 300 кГц и изоляцию между каналами до 75 дБ. Минимальный частотный разнос между передатчиками для стабильной работы принимается на уровне 250 кГц, что соответствует требованиям к спектральной совместимости в плотно загруженных UHF сетях.

Модель TETRA-3U рассчитана на работу с мощностью до 50 Вт на каждый из трёх каналов, что делает её подходящей для компактных ретрансляторов, узлов диспетчерской и объектовой связи. Конструкция совместима с 19 шкафами, что упрощает интеграцию в существующие стойки оборудования, хотя конкретные масса и габариты зависят от исполнения и указываются в паспортных данных поставки.

Как и другие резонаторные комбайнеры Radial, TETRA-3U рассчитан на эксплуатацию в диапазоне температур от −30 до +60 °C. Для поддержания параметров рекомендуется размещать устройство в закрытых аппаратных помещениях, следить за качеством заземления и периодически контролировать КСВ и уровни мощности по каждому каналу, особенно при изменении частотного плана.

Комплектация

• Комбайнер Radial TETRA-3U
• Технический паспорт
• Руководство по эксплуатации

“
