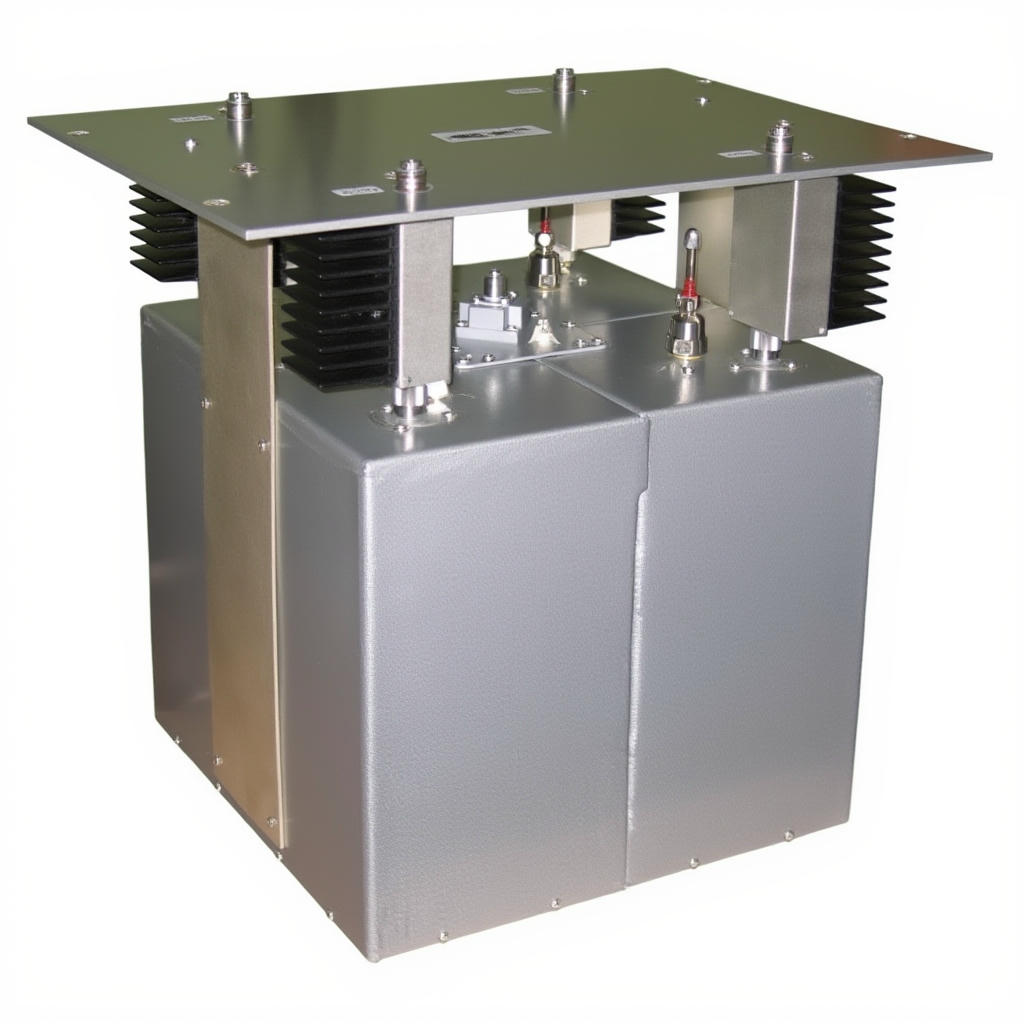

Кавитный комбайнер Radial TETRA-4A для диапазона 300–360 МГц
Резонаторный комбайнер с низкими потерями Radial TETRA-4A предназначен для объединения четырёх передатчиков в диапазоне 300–360 МГц на одну общую антенну. Модель ориентирована на построение базовых станций стандарта TETRA и других профессиональных систем радиосвязи в «диапазоне Алтай», где требуется компактное многоканальное решение с высокой развязкой между трактами.
Конструкция TETRA-4A использует четырёхрезонаторный моноблок, оптимизированный по соотношению объём/добротность для размещения в 19 стойке. Четвертьволновые коаксиальные резонаторы, ферритовые изоляторы и балластные нагрузки формируют узкополосные фильтры каждого канала, обеспечивая направленное протекание мощности к антенне и подавление взаимных помех при волновом сопротивлении 50 Ом и подключении через разъёмы N-типа.
По спецификации Radial, комбайнер TETRA-4A имеет вносимые потери порядка 3 дБ по тракту TX–ANT при частотном разнесении 300 кГц и обеспечивает изоляцию между каналами не менее 75 дБ. Минимальный рекомендуемый разнос ТХ–ТХ — 250 кГц, при этом на каждый из четырёх каналов допускается мощность до 50 Вт. КСВ не хуже 1,3 во всём рабочем диапазоне частот, что позволяет эффективно использовать передающие усилители без увеличения отражённой мощности.
Механические параметры TETRA-4A: масса около 15,7 кг и габариты 510×490×360 мм. Комбайнер рассчитан на эксплуатацию в температурном диапазоне от −30 до +60 °C, что подходит для аппаратных, контейнерных и шкафных решений на объектах связи и критической инфраструктуры. Монтаж в стандартную 19″ стойку упрощает компоновку с передатчиками и вспомогательным оборудованием.
Для стабильной работы рекомендуется обеспечивать качественное заземление, контроль КСВ и уровней мощности по каждому каналу, а также периодическую проверку состояния кабельных соединений и нагрузок. При изменении частотного плана базовой станции комбайнер требует перенастройки резонаторов, которая выполняется на заводе или авторизованным сервисом.
Комплектация
- Комбайнер Radial TETRA-4A
- Технический паспорт
- Руководство по эксплуатации
“
