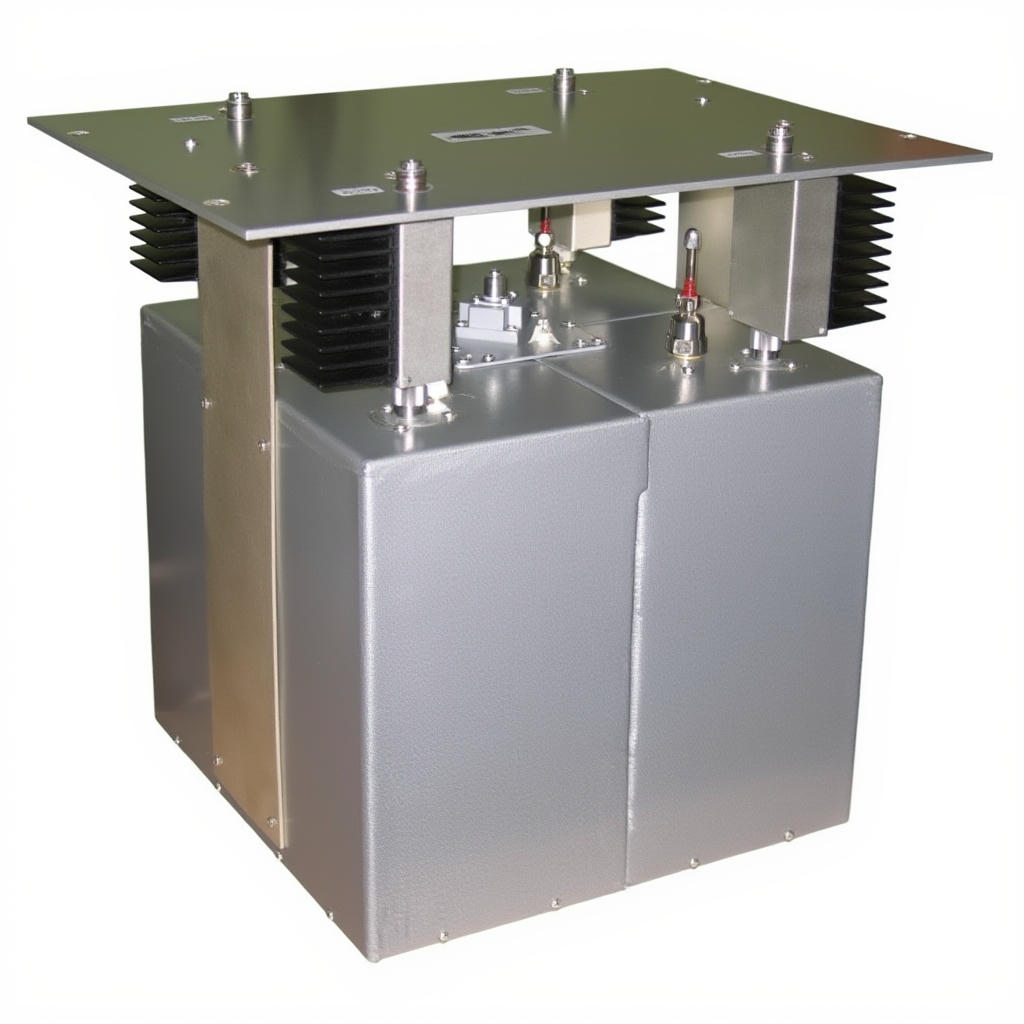

Многоканальный комбайнер Radial TETRA-4U для четырёх передатчиков 400–490 МГц
Комбайнер с низкими потерями Radial TETRA-4U разработан для четырёхканальных транкинговых и TETRA систем в диапазоне 400–490 МГц. Он позволяет нескольким передатчикам работать на одну общую антенну, сокращая число фидеров и нагрузку на мачтовые сооружения при сохранении высокого качества радиосвязи.
В конструкции используется четырёхрезонаторный моноблок, оптимизированный под установку в 19 стойку. Такое решение улучшает соотношение объёма и добротности для стандартного шкафного форм‑фактора. Четвертьволновые коаксиальные резонаторы, ферритовые изоляторы и балластные нагрузки обеспечивают узкополосную фильтрацию каждого канала, высокую развязку TX–TX и устойчивость к отражённой мощности.
Согласно спецификации Radial, модель TETRA-4U имеет вносимые потери по тракту TX–ANT порядка 3,4 дБ при разносe несущих 300 кГц и изоляцию между передатчиками не менее 75 дБ. Минимальный рекомендуемый частотный разнос между каналами составляет 250 кГц, при этом на каждый из четырёх каналов допускается мощность до 50 Вт. КСВ не хуже 1,3, волновое сопротивление 50 Ом, подключение — разъёмы N-типа.
Механические характеристики комбайнера TETRA-4U: масса около 15,2 кг и габариты 510×490×360 мм. Такое исполнение удобно для монтажа в 19″ стойку рядом с передатчиками и аппаратурой управления. Рабочий температурный диапазон от −30 до +60 °C обеспечивает стабильность частотных характеристик и добротности резонаторов в типичных условиях эксплуатации.
При эксплуатации рекомендуется выполнять монтаж в сухом вентилируемом помещении, обеспечивать надёжное заземление и регулярно контролировать КСВ и уровни мощности. При изменении частотного плана базовой станции комбайнер требует перенастройки резонаторов на новые частоты, что выполняется на заводе или сервисным центром с использованием измерительного оборудования.
Комплектация
- Комбайнер Radial TETRA-4U
- Технический паспорт с параметрами и схемой подключения
- Руководство по эксплуатации
“
