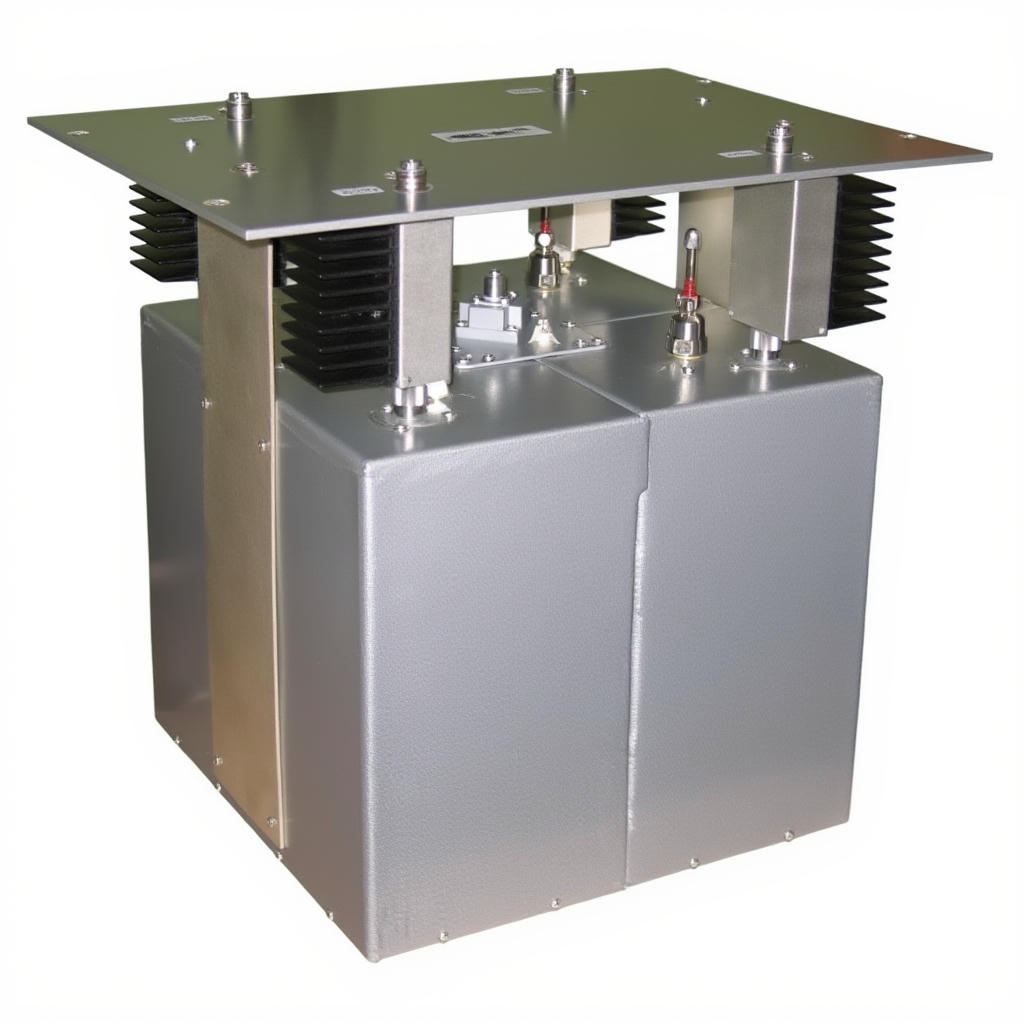

Восьмиканальный комбайнер Radial TETRA-8U для базовых станций UHF 400–490 МГц
Комбайнер с низкими потерями Radial TETRA-8U предназначен для построения мощных восьмиканальных транкинговых и TETRA базовых станций в диапазоне 400–490 МГц. Он позволяет объединить восемь передатчиков в единую антенно‑фидерную систему, уменьшая количество антенн и фидеров при сохранении требуемой зоны покрытия и качества связи.
Как и TETRA-4U, модель TETRA-8U построена на четырёхрезонаторных моноблоках, оптимизированных под монтаж в 19 стойку. Четвертьволновые коаксиальные резонаторы высокой добротности формируют узкополосные канальные фильтры, а ферритовые изоляторы и согласованные нагрузки обеспечивают высокую развязку TX–TX и устойчивость к отражённой мощности в 50‑омном тракте с разъёмами N-типа.
По данным Radial, вносимые потери по тракту TX–ANT для TETRA-8U составляют порядка 4,5 дБ при частотном разнесении 300 кГц, минимальный рабочий разнос между несущими — 250 кГц. Изоляция между каналами не менее 75 дБ, при этом допускается мощность до 50 Вт на каждый из восьми каналов. КСВ не хуже 1,3 во всём рабочем диапазоне частот 400–490 МГц.
Механические характеристики восьмиканального комбайнера: масса около 30,7 кг и габариты 510×490×720 мм. Высокая добротность резонаторов и жёсткий металлический корпус обеспечивают стабильность параметров в температурном диапазоне от −30 до +60 °C, что подходит для аппаратных и контейнерных решений операторов связи и ведомственных сетей.
При проектировании узла связи с использованием TETRA-8U необходимо учитывать суммарные вносимые потери комбайнера и фидера при расчёте бюджета мощности. Рекомендуется выполнять монтаж в соответствии с инструкцией Radial, обеспечивая качественное заземление, регулярный контроль КСВ и периодический осмотр соединений и балластных нагрузок для поддержания стабильных параметров системы.
Комплектация
- Комбайнер Radial TETRA-8U
- Технический паспорт с протоколом измерений
- Руководство по эксплуатации
“
