Ретранслятор TYT MD-7500 VHF

Описание

Профессиональный DMR-радиоретранслятор TYT MD-7500 VHF с выходной мощностью до 50 Вт предназначен для построения систем радиосвязи в диапазоне 136–174 МГц на промышленных и корпоративных объектах.

Устройство относится к классу активных ретрансляторов: включает приёмник, передатчик, дуплексер, источник питания и антенное подключение, принимает сигнал от абонентской радиостанции на приёмной частоте и одновременно ретранслирует его на разделённой передающей частоте в полудуплексном режиме.

Выходная мощность передатчика регулируется в диапазоне примерно 10–50 Вт, что позволяет адаптировать радиус действия и зону покрытия под особенности объекта; при грамотном выборе антенн и высот установки радиосеть формирует область уверенной связи с радиусом до 100 км.

Ретранслятор поддерживает до 64 каналов, работает в цифровом стандарте DMR и аналоговом FM, а также в смешанном конвенциональном режиме, автоматически определяя тип входного сигнала и обеспечивая совместимость с аналоговыми и цифровыми абонентскими радиостанциями.

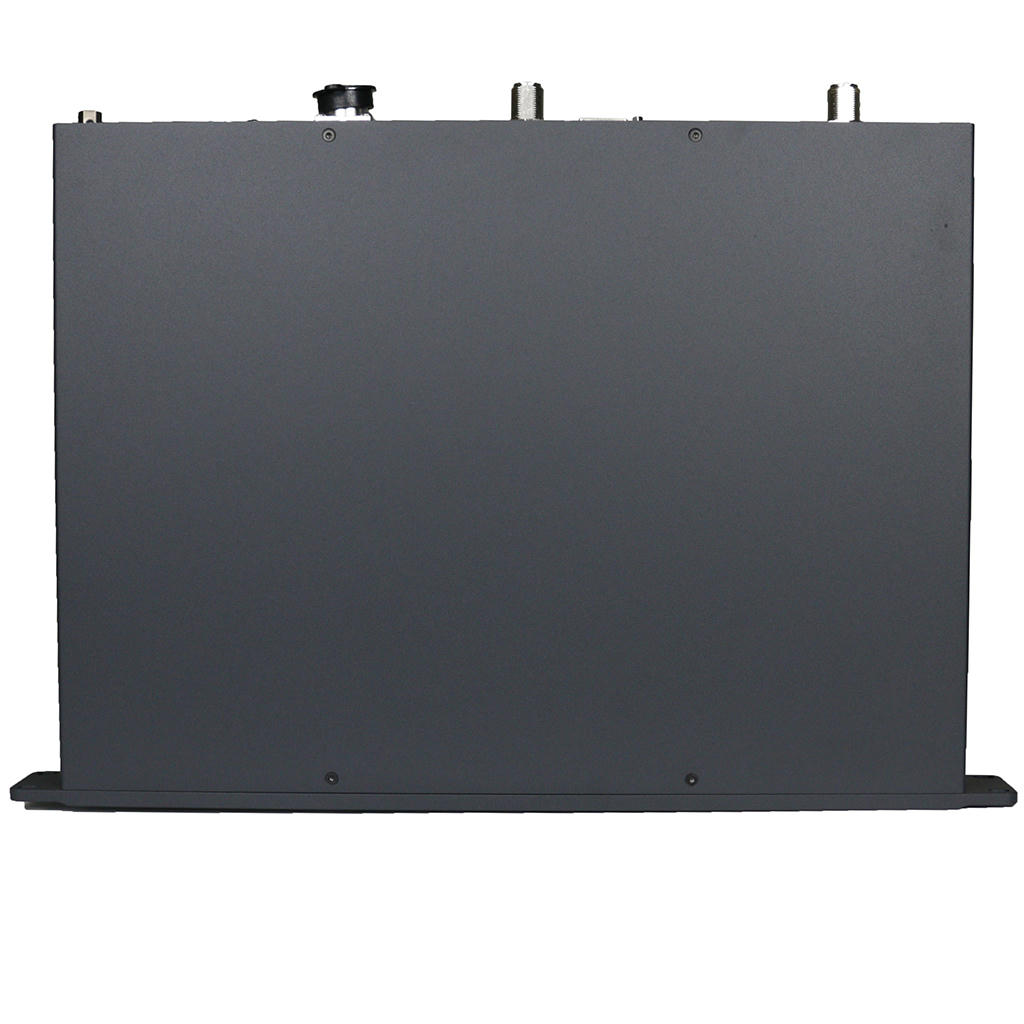

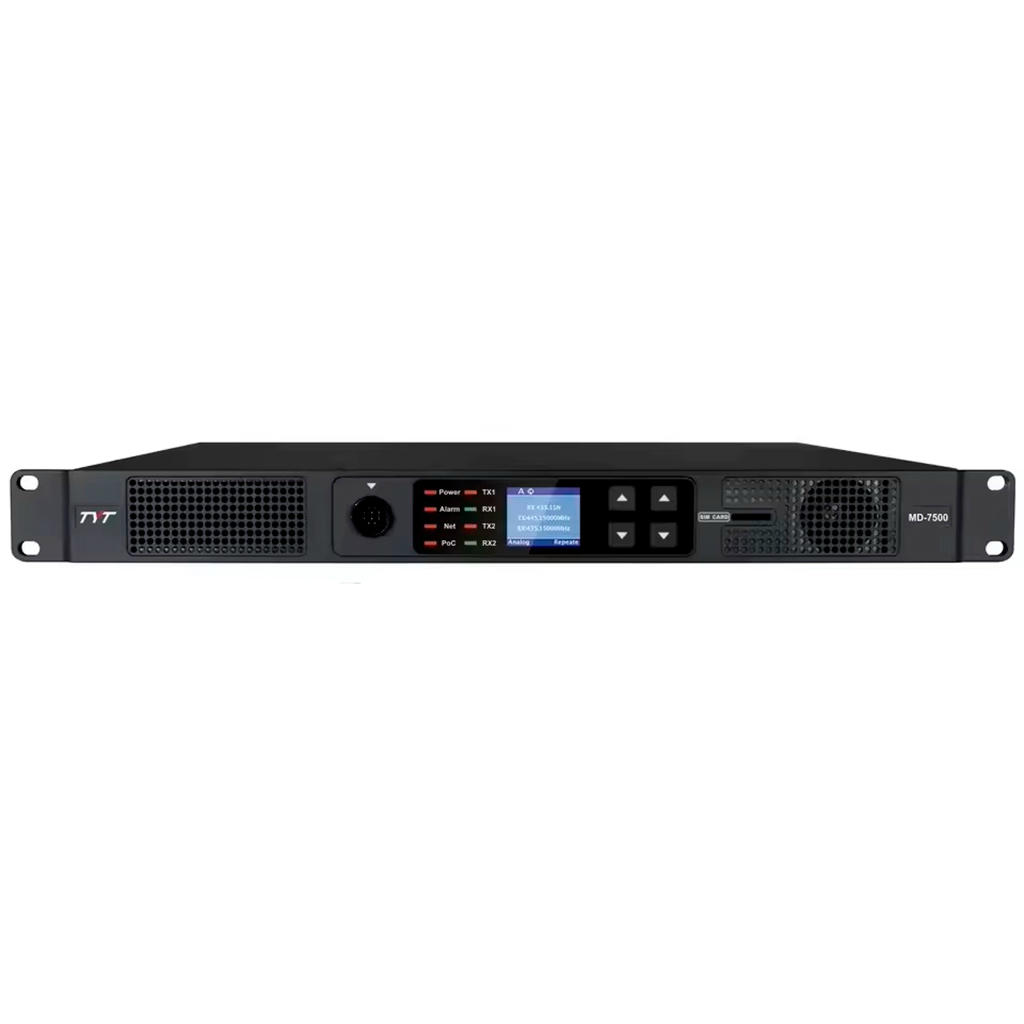

Конструктивно TYT MD-7500 выполнен в корпусе 1U для монтажа в 19-дюймовую стойку, что удобно для размещения в серверных шкафах, телекоммуникационных стойках и шкафах связи на промышленных объектах и в диспетчерских центрах.

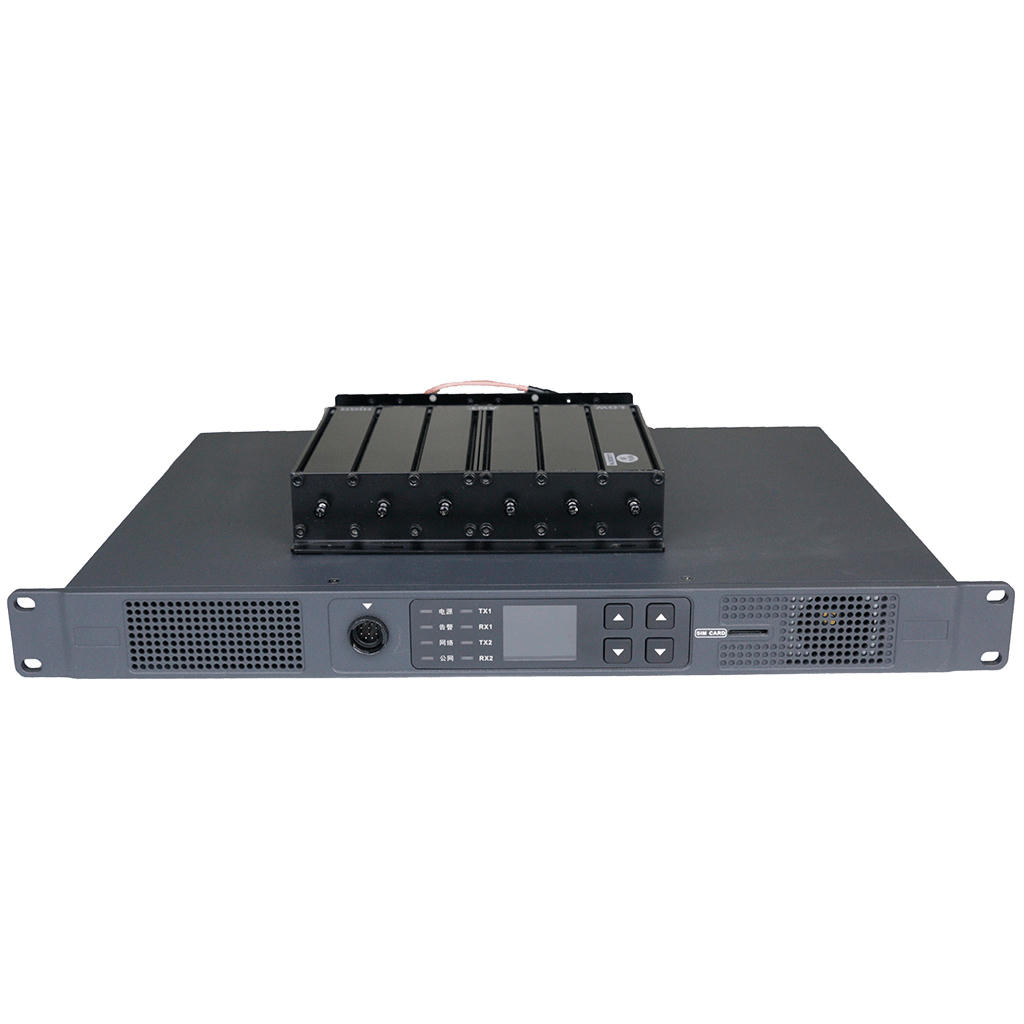

Внешний дуплексер разделяет приёмный и передающий тракт, позволяет использовать одну общую антенную систему и реализует дуплексный режим без дополнительных внешних фильтров, уменьшая требования к монтажному пространству и длине фидерных линий.

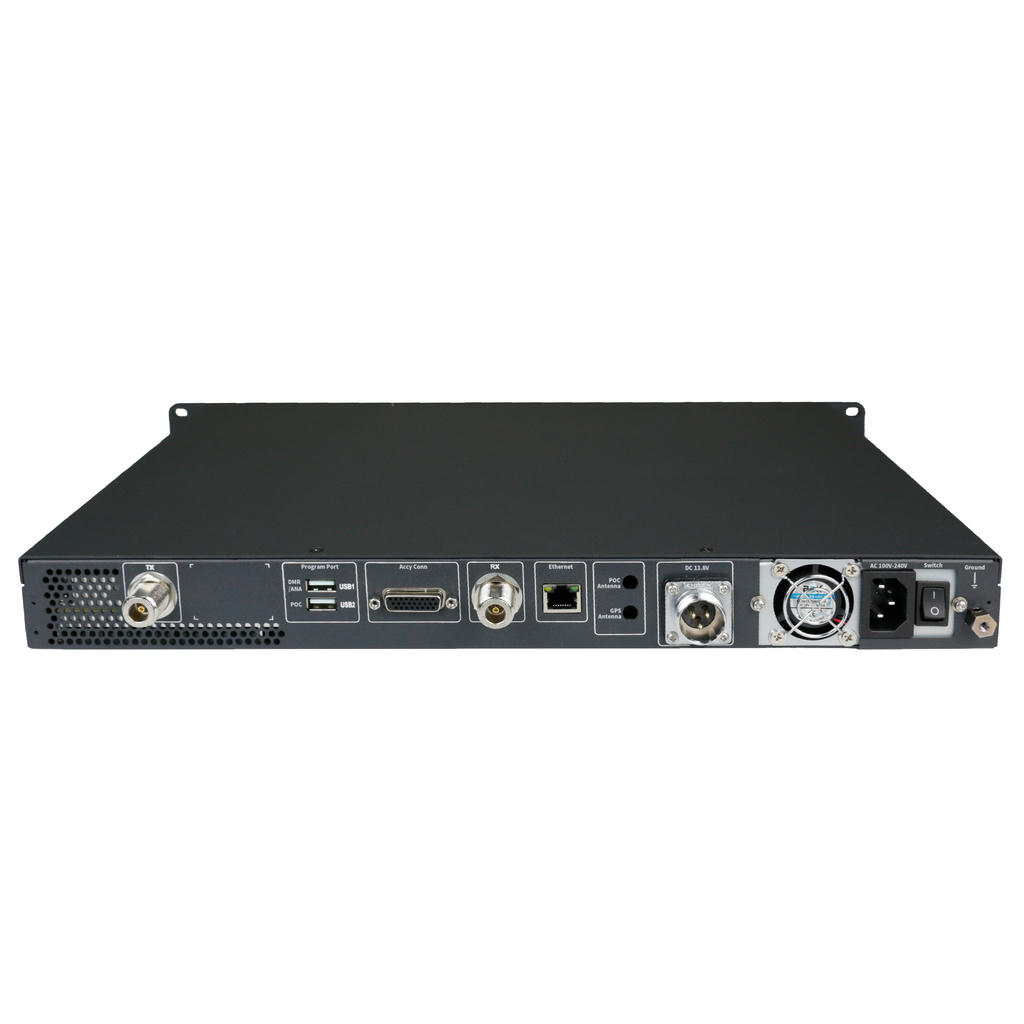

Питание организовано от встроенного сетевого блока 100–240 В AC или от внешнего источника 13,6 В DC, при этом реализуется резервное питание с автоматическим переключением между каналами, что повышает отказоустойчивость системы радиосвязи.

DMR-ретранслятор TYT MD-7500 VHF применяется в системах радиосвязи промышленных предприятий с большой территорией, складских комплексов и логистических центров, на строительных площадках, в карьерах, в корпоративных сетях служб безопасности и охраны, где необходимо увеличить дальность связи и устранить «мёртвые» зоны.

Поддержка IP-подключения и функции IP Site Connect позволяет включать ретранслятор в распределённые системы и многообъектовые решения, объединять несколько площадок в единую сеть радиосвязи и использовать резервирование по IP-каналам.

Доступные функции

Базовые функции

• DMR-ретранслятор с поддержкой цифрового стандарта DMR и аналогового FM в конвенциональном режиме работы, возможность смешанных каналов.
• До 64 программируемых каналов с гибкой настройкой частот, ширины канала и сервисных параметров для корпоративных сетей и промышленных объектов.
• Дуплексный режим через встроенный дуплексер с разнесёнными приёмной и передающей частотами в общем частотном ресурсе.
• Поддержка CTCSS/DCS субтонов для разделения групп, селективного доступа и защиты от нецелевых открытий шумоподавителя.

Сетевые возможности и управление

• IP Site Connect и IP-подключение для построения распределённых систем радиосвязи и многообъектовых решений с объединением нескольких ретрансляторов по IP-сети.
• Поддержка архитектуры IP Multi-site, которая позволяет масштабировать систему на несколько удалённых площадок и интегрировать ретранслятор в корпоративные сети.
• Возможность удалённого мониторинга и управления через сетевые интерфейсы, что упрощает эксплуатацию и контроль состояния оборудования в сложной инфраструктуре.

Комплектация

• Ретранслятор TYT MD-7500 VHF с встроенным блоком питания.
• Дуплексный фильтр (дуплексер) для работы в дуплексном режиме на одной антенне.
• Кабель питания 220 В для подключения к сети электропитания.
• Кабель USB–USB для программирования параметров устройства.
• Два пигтейла N-папа (27 см) для подключения дуплексера и антенно-фидерной системы.
• Разъём для подключения внешнего источника питания 13,8 В DC.
