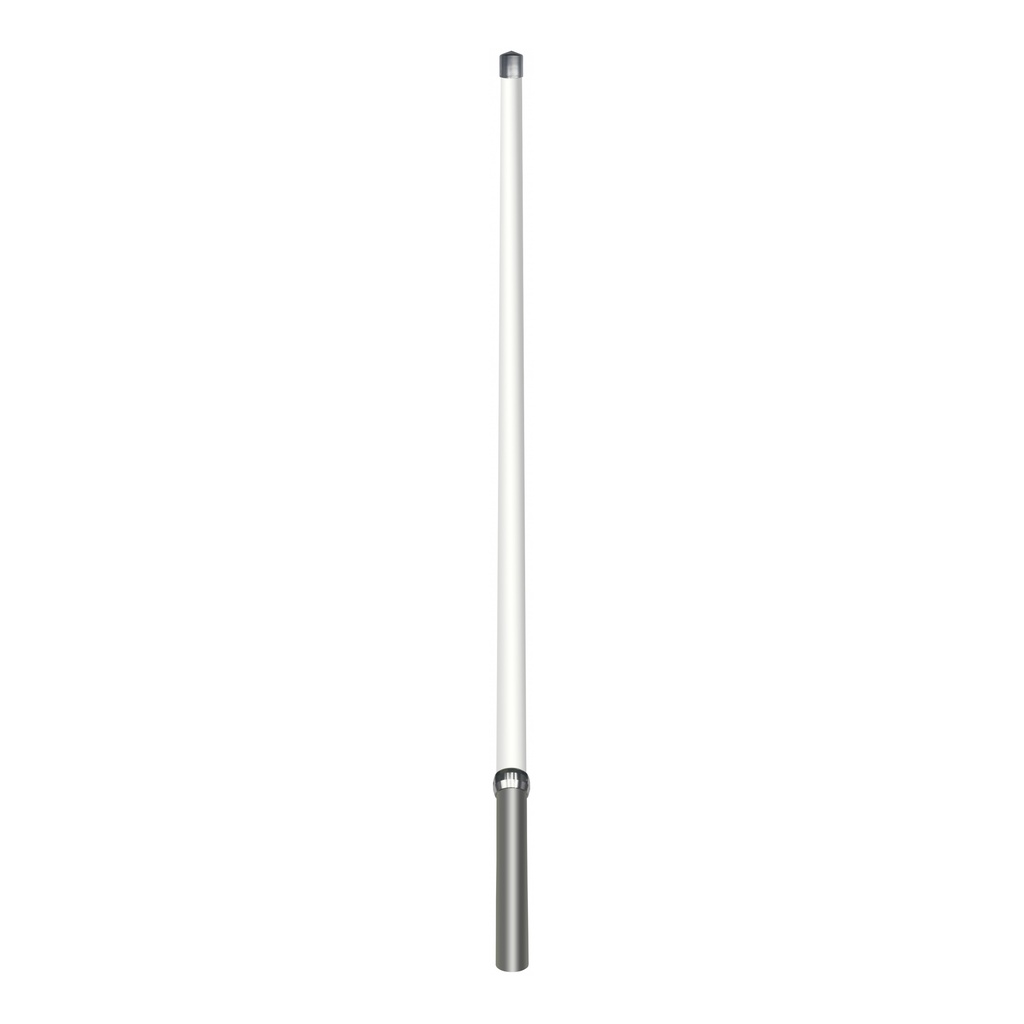

Антенна базовая коллинеарная Roger RA-B220U 400-470 МГц 8.5 дБи
Коллинеарная антенна Roger RA-B220U серии RA-B220 работает с базовыми станциями и ретрансляторами участка 400-470 МГц. Диапазон UHF лучше VHF проникает в застройку и внутрь зданий, что делает антенну удобной для городских и заводских сетей. Антенна прижимает излучение к горизонту, за счёт чего и получается 8.5 дБи. Всенаправленное излучение снимает вопрос ориентации полотна при монтаже, абоненты по кругу получают одинаковый уровень. Вертикальный лепесток шириной 15 градусов по уровню 3 дБ концентрирует энергию в тонком слое над землёй, где и находятся корреспонденты. Значение КСВ не хуже 1.5 оставляет в фидере около 4 процентов мощности и отправляет остальное в эфир. Предел 100 Вт задаёт класс передатчика, с которым антенна работает без перегрева согласующего узла. Разъём N-F в основании антенны обеспечивает герметичный стык с фидером.
Стеклопластиковый корпус держит форму под нагрузкой и не пропускает влагу к медному вибратору внутри. Вибратор электрической длины 5/8 длины волны формирует прижатый к горизонту лепесток. Длина антенны 220 см при массе 1.8 кг, что позволяет поднять её на мачту вдвоём без подъёмной техники. Постоянный ток замыкается на корпус, снимая наведённый потенциал с полотна, а разрядник в фидерном тракте берёт на себя прямой удар молнии. Комплект крепления Roger RA-B220U садится на трубу диаметром 2.5-4 см без переходников. Белая окраска корпуса отражает солнечный нагрев и не выцветает на мачте. Поляризация вертикальная, как у носимых и автомобильных радиостанций, потери на рассогласование поляризаций не возникают. Антенна работает при температуре от -50 до +70 °C, чего хватает для любой климатической зоны России.
Совместимость
- Базовые станции и ретрансляторы диапазона 400-470 МГц
- Мобильные радиостанции Roger KM-R100U в стационарном исполнении
- Ретрансляторы DMR в связке с дуплексером Roger RA-DP50U
- Фидерные тракты 50 Ом с разъёмом N-F
Антенна Roger RA-B220U находит применение на крышах торговых центров, складов, заводов и охранных постов с постоянным дежурством в эфире. Всенаправленный обзор нужен там, где патрули и погрузчики движутся по всей территории, а не вдоль одного направления. Хомут на трубу даёт возможность вынести антенну выше парапета и обойти экранирование вентиляционными коробами.
Комплектация
- Антенна Roger RA-B220U
- U-образное крепление на мачту
- Крепёжные элементы
- Сопроводительная документация
