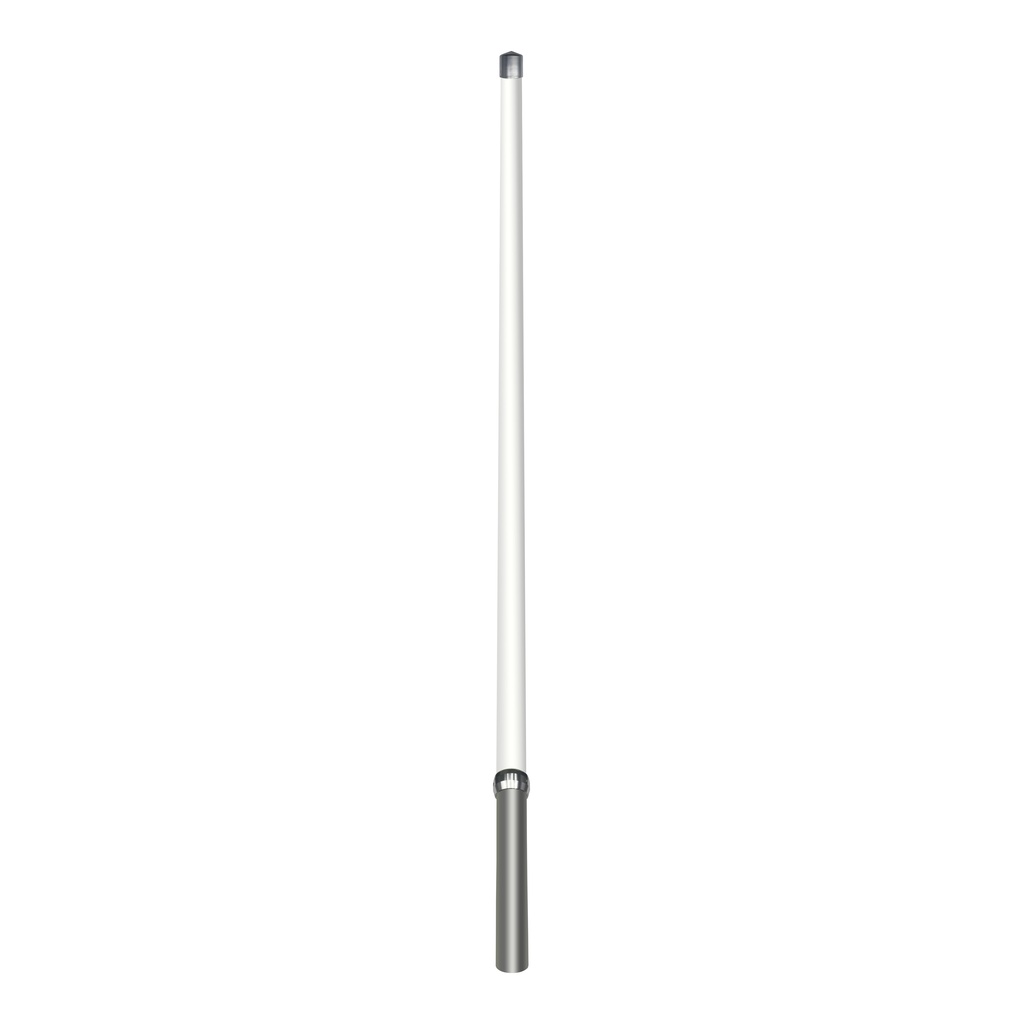

Антенна базовая коллинеарная Roger RA-B220V 136-174 МГц 8.5 дБи
Roger RA-B220V, коллинеарная антенна серии RA-B220, работает в составе базовых станций и ретрансляторов 136-174 МГц. Участок 136-174 МГц относится к диапазону VHF, где радиоволна огибает рельеф и уверенно проходит над лесом и водой. Синфазная решётка вибраторов даёт 8.5 дБи, перераспределяя энергию из зенита к горизонту. Круговая диаграмма в горизонтальной плоскости закрывает абонентов по всем направлениям. Ширина вертикального лепестка по уровню 3 дБ равна 15 градусам, и такой узкий луч требует выставить антенну строго по отвесу. КСВ не хуже 1.5 означает, что около 4 процентов мощности возвращается в фидер, а остальное уходит в эфир. Допустимая мощность 100 Вт покрывает ретрансляторы и базовые станции малой и средней мощности. Разъём N-F стоит в основании корпуса и держит согласование во всей рабочей полосе.
Обтекатель из стеклопластика закрывает медный вибратор от дождя, снега и ультрафиолета. Электрическая длина излучателя равна 5/8 длины волны, что и прижимает диаграмму к горизонту. Высота антенны 220 см при массе 2 кг, белый корпус не выделяется на фоне неба. Полотно связано с корпусом по постоянному току, статический заряд стекает на мачту, а от прямого удара молнии в тракт ставят отдельный разрядник. Антенну Roger RA-B220V поднимают на мачтовую трубу диаметром 2.5-4 см и стягивают U-образным креплением из комплекта. Три радиала из комплекта образуют противовес и завершают формирование диаграммы. Вертикальная поляризация совпадает с поляризацией носимых и возимых станций, снимая потери на рассогласование. Рабочий интервал температур от -50 до +70 °C покрывает северные зимы и южную жару.
Совместимость
- Базовые станции и ретрансляторы диапазона 136-174 МГц
- Мобильные радиостанции Roger KM-R100V в стационарном исполнении
- Ретрансляторы DMR в связке с дуплексером Roger RA-DP50V
- Фидерные тракты 50 Ом с разъёмом N-F
Антенну Roger RA-B220V ставят на мачты диспетчерских пунктов, лесхозов, речных портов и предприятий с распределённой территорией. Круговая диаграмма закрывает бригады, которые перемещаются по объекту в любом направлении, и одна точка заменяет несколько секторных. U-образное крепление позволяет поднять полотно над коньком крыши и вывести его из тени соседних строений.
Комплектация
- Антенна Roger RA-B220V
- U-образное крепление на мачту
- Радиалы, 3 шт.
- Крепёжные элементы
- Сопроводительная документация
