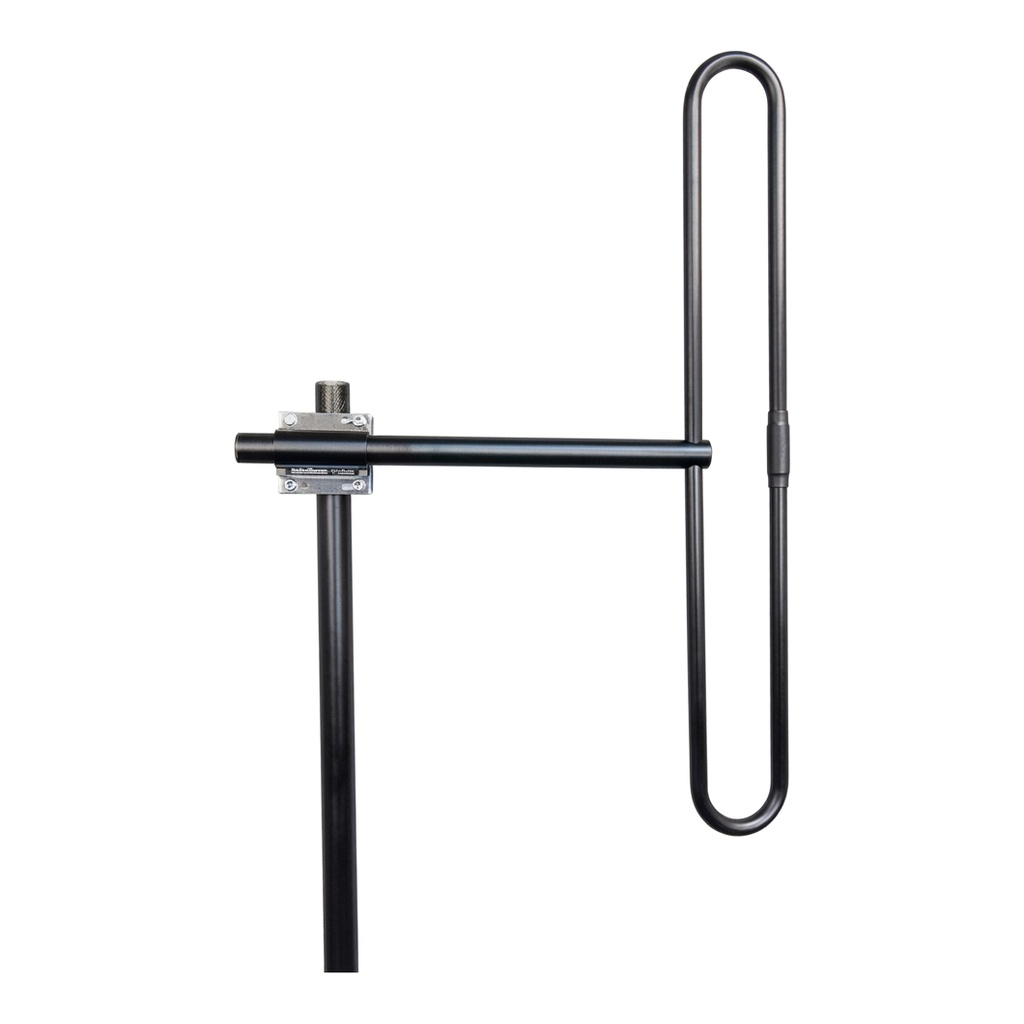

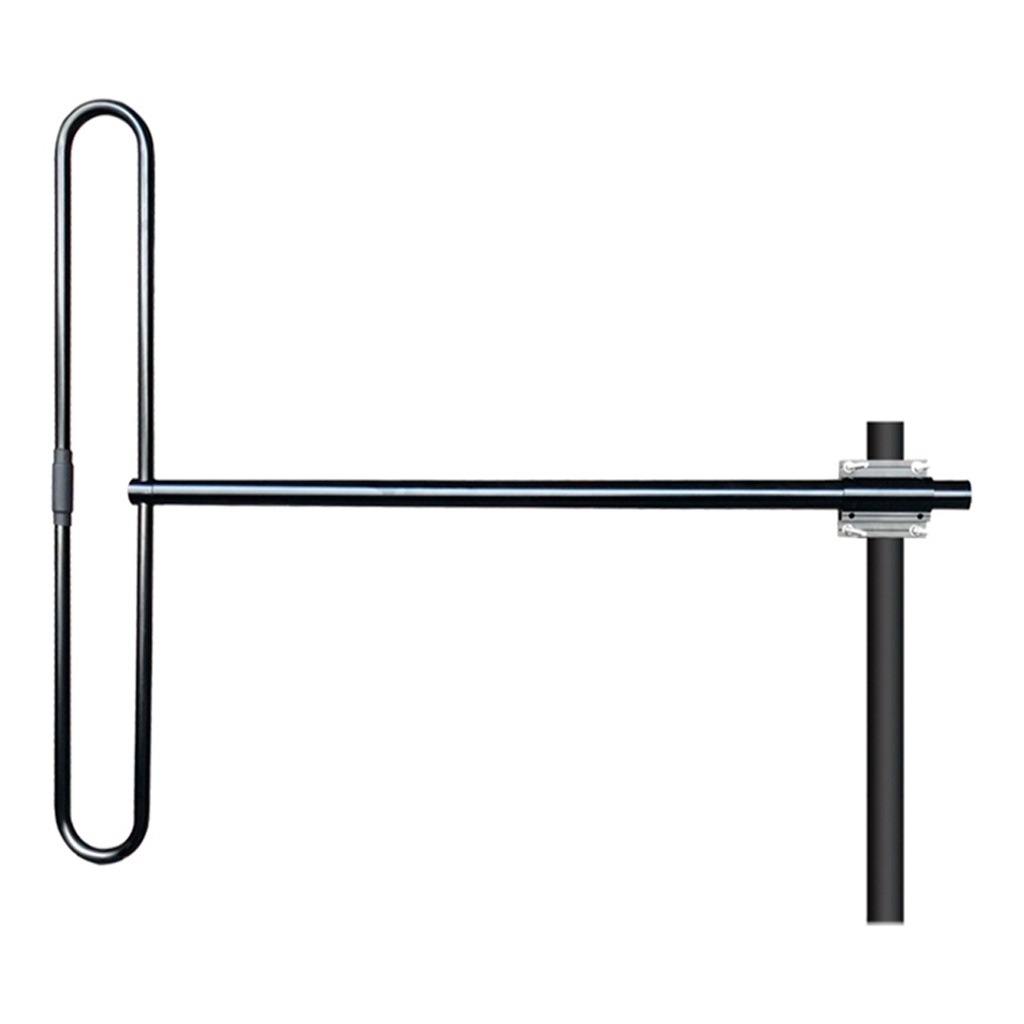

Антенна базовая дипольная Roger RA-DP1V 136-174 МГц 2.15 дБи
Roger RA-DP1V, одиночный диполь серии RA-DP1, служит излучателем базовой станции или ретранслятора на 136-174 МГц. Полоса 136-174 МГц покрывает весь профессиональный участок VHF, и антенна не требует перенастройки при смене частот внутри него. Усиление 2.15 дБи соответствует уровню полуволнового диполя, то есть антенна отдаёт энергию равномерно по кругу без сжатия лепестка. Круговая диаграмма в горизонтальной плоскости подходит станции, чьи абоненты разбросаны вокруг мачты. Значение КСВ не хуже 1.5 удерживает обратный ход по фидеру в пределах 4 процентов. Допустимая мощность 200 Вт перекрывает потребности любых ретрансляторов диапазона VHF. Кабель RG-213 длиной 3 м подводит сигнал от вибратора к разъёму N-F, который соединяют с фидером станции.
Вибратор и траверсу из алюминиевого сплава АД31 не берёт коррозия, и антенна не требует покраски за годы на мачте. Длина полотна 91 см при массе 1.86 кг, чёрное покрытие сливается с металлоконструкциями. Цельнометаллическая схема замкнута по постоянному току, что снимает статику с полотна, а против прямого удара молнии ставят разрядник в тракте. Roger RA-DP1V крепят к трубе U-образным хомутом из комплекта, вынося вибратор в сторону от мачты. Сборная конструкция разбирается для перевозки и собирается на объекте без специального инструмента. Расчётная скорость ветра 60 м/с означает, что антенна выдерживает ураганный порыв, и запас мачты выбирают под этот же порог. Вертикальная поляризация повторяет поляризацию носимых и автомобильных станций. Полотно сохраняет параметры при обледенении и работает от -50 до +80 °C.
Совместимость
- Базовые станции и ретрансляторы диапазона 136-174 МГц
- Мобильные радиостанции Roger KM-R100V при стационарной установке
- Дуплексер Roger RA-DP50V в составе ретранслятора
- Фидерные тракты 50 Ом с разъёмом N-F
Антенна Roger RA-DP1V рассчитана на небольшие объекты, где нужна связь по кругу без дальних вылазок за периметр. Одиночный диполь выбирают для ретрансляторов автобаз, карьеров, баз отдыха и строительных площадок. Вынос вибратора от мачты снижает влияние трубы на диаграмму и упрощает соседство с другими антеннами.
Комплектация
- Антенна Roger RA-DP1V
- Кабель RG-213 длиной 3 м с разъёмом N-F
- U-образное крепление на мачту
- Крепёжные элементы
- Сопроводительная документация
