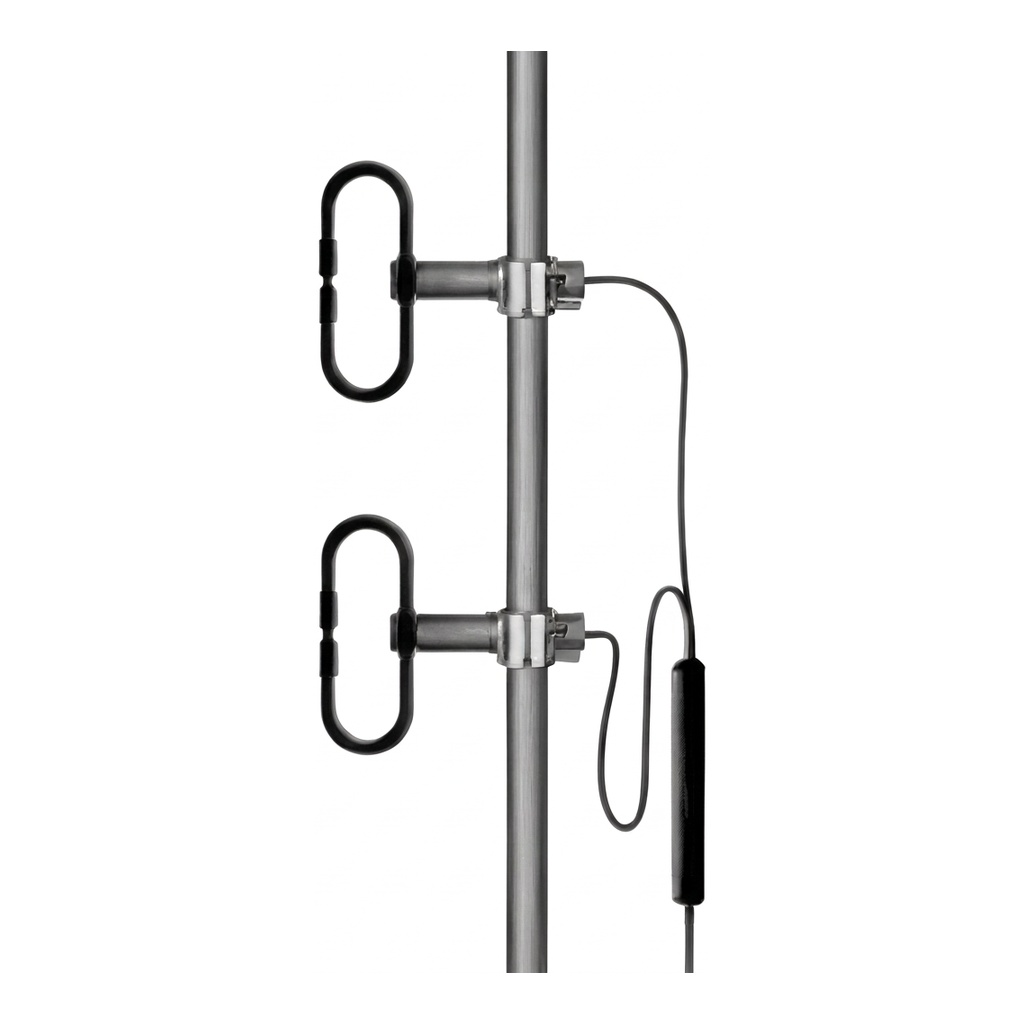

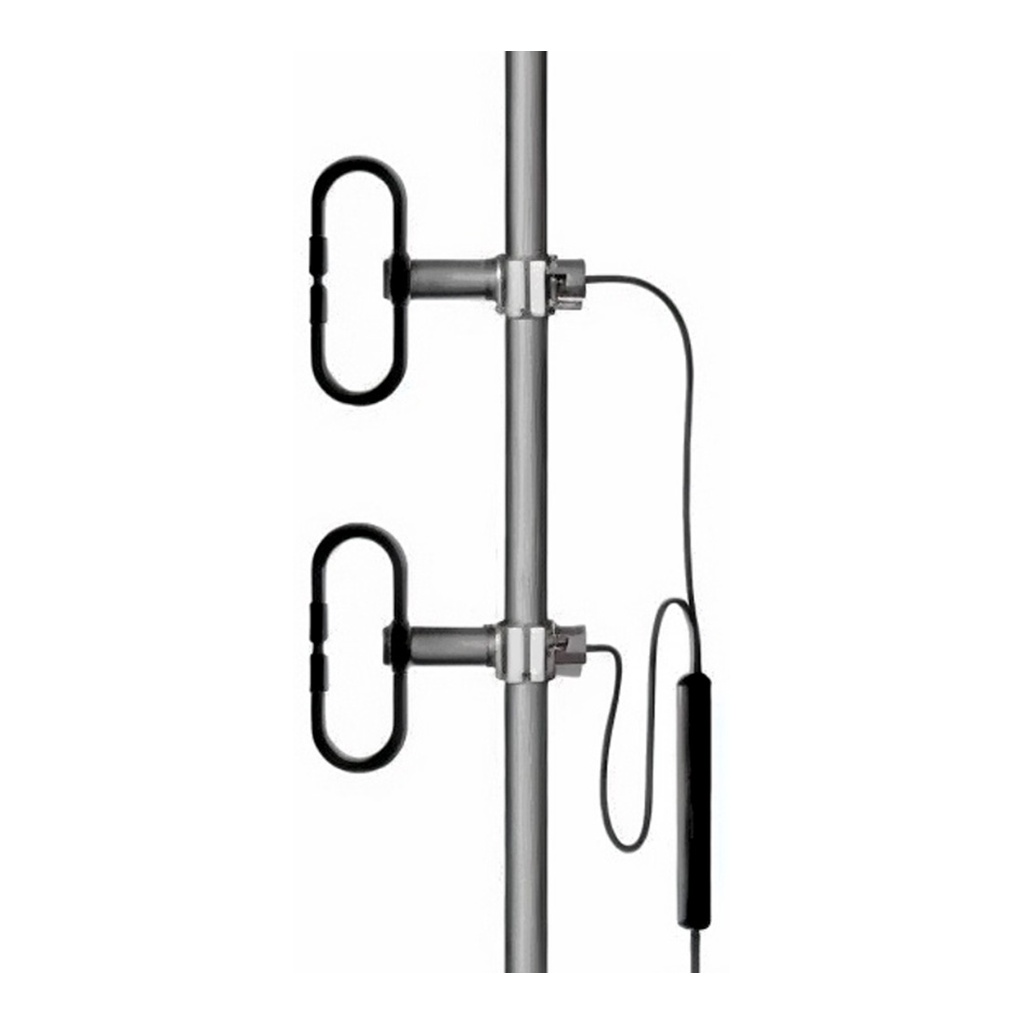

Антенна базовая дипольная Roger RA-DP2U 400-470 МГц 5.15 дБи
Двухэлементная дипольная антенна Roger RA-DP2U серии RA-DP2 работает с базовыми станциями и ретрансляторами на 400-470 МГц. Полоса захватывает весь профессиональный участок UHF, и сеть с несколькими частотными планами обходится одной антенной. Пара активных вибраторов на общей траверсе увеличивает дальность связи без сужения рабочего диапазона. Синфазное сложение полей у горизонта поднимает усиление до 5.15 дБи, что на 3 дБд выше одиночного диполя. По кругу антенна светит равномерно, если вибраторы вынесены от мачты по инструкции. Значение КСВ не хуже 1.5 оставляет отражение в тракте на уровне 4 процентов. Мощность до 200 Вт означает совместимость с любым ретранслятором диапазона без аттенюатора. Стык с фидером выполняет разъём N-F, устойчивый к влаге и вибрации.
Алюминиевый сплав вибраторов и несущей траверсы держит промышленную атмосферу без ржавчины и покраски. Roger RA-DP2U собирают из отдельных узлов на земле, после чего поднимают на опору целиком. Гальваническая связь излучателей с корпусом не даёт заряду копиться на верхушке мачты, а от удара молнии тракт прикрывает отдельный разрядник. Хомут прижимает траверсу к трубе, а вибраторы отстоят от неё на расстоянии, заданном конструкцией. Делитель мощности между вибраторами уравнивает фазы и амплитуды, от чего зависит форма лепестка. Вертикальная поляризация совпадает с антеннами носимых и автомобильных радиостанций. Чёрные детали не бликуют и не привлекают внимания на крыше.
Совместимость
- Базовые станции и ретрансляторы диапазона 400-470 МГц
- Мобильные радиостанции Roger KM-R100U при стационарной установке
- Дуплексер Roger RA-DP50U в составе ретранслятора
- Фидерные тракты 50 Ом с разъёмом N-F
Антенну Roger RA-DP2U применяют на важных объектах, где ретранслятор должен добивать до дальних цехов, проходных и парковок. Решётка из двух вибраторов закрывает промышленную зону, логистический терминал или большой торговый комплекс одной точкой. Компактный вынос на мачте оставляет место под антенны других служб на той же опоре.
Комплектация
- Антенна Roger RA-DP2U
- Крепление на мачту
- Крепёжные элементы
- Сопроводительная документация
