Антенна базовая дипольная Roger RA-DP2V 136-174 МГц 5.15 дБи
Roger RA-DP2V, двухэлементная дипольная решётка серии RA-DP2, формирует поле базовой станции в полосе 136-174 МГц. Вся профессиональная полоса VHF доступна без подстройки, что удобно сетям с несколькими частотными группами. Два вибратора, запитанные синфазно один над другим, складывают поля у горизонта и гасят их в зените. Отсюда усиление 5.15 дБи, которое равно 3 дБд относительно одиночного диполя. Диаграмма остаётся круговой в горизонтальной плоскости при правильной ориентации вибраторов относительно мачты. КСВ не хуже 1.5 удерживает отражённую долю около 4 процентов по всей полосе. Допустимая мощность 200 Вт закрывает ретрансляторы и базовые станции полной мощности. Разъём N-F герметичен и не вносит потерь на частотах диапазона.

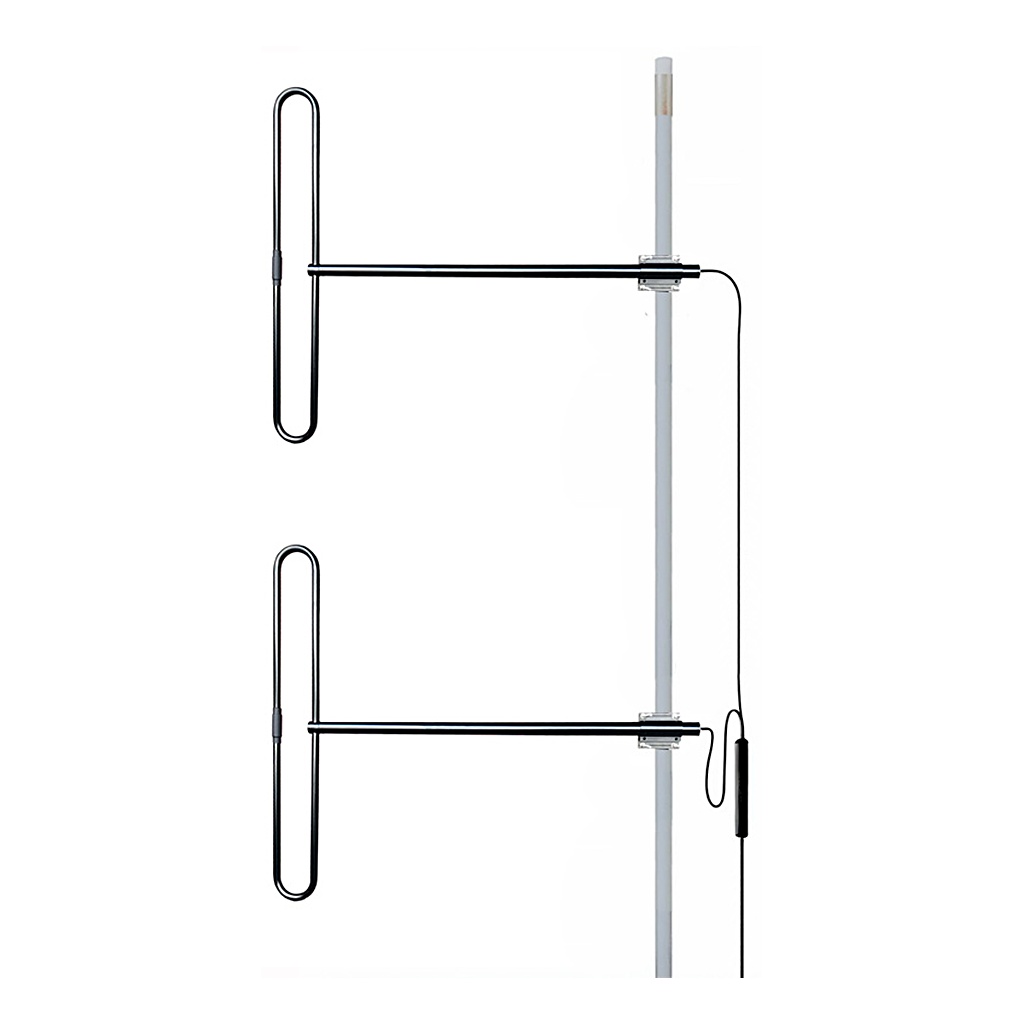

Алюминиевые вибраторы и траверса Roger RA-DP2V покрыты полимерным слоем, который не даёт влаге добраться до металла. Покрытие переносит обледенение, и корка льда на вибраторах не смещает резонанс за пределы полосы. Конструкция замкнута по постоянному току и стекает статикой на мачту, от прямого удара молнии защищает разрядник в тракте. Вибраторы собирают на общей траверсе и крепят к трубе хомутом, вынося решётку в сторону от мачты. Фидер подключают к делителю мощности, который раздаёт сигнал на оба вибратора в фазе. Поляризация вертикальная, как у носимых и возимых станций сети. Чёрный цвет деталей делает антенну незаметной на металлической мачте.
Совместимость
- Базовые станции и ретрансляторы диапазона 136-174 МГц
- Мобильные радиостанции Roger KM-R100V при стационарной установке
- Дуплексер Roger RA-DP50V в составе ретранслятора
- Фидерные тракты 50 Ом с разъёмом N-F
Два вибратора Roger RA-DP2V дают запас дальности объектам, где одиночного диполя уже не хватает, а полноразмерная коллинеарная антенна избыточна. Решётку ставят на ретрансляторы лесных хозяйств, речных участков, охотхозяйств и сельских районов с редкой застройкой. Вынос от мачты снимает искажения диаграммы трубой и оставляет место под вторую антенну на той же опоре.
Комплектация
- Антенна Roger RA-DP2V
- Крепление на мачту
- Крепёжные элементы
- Сопроводительная документация
