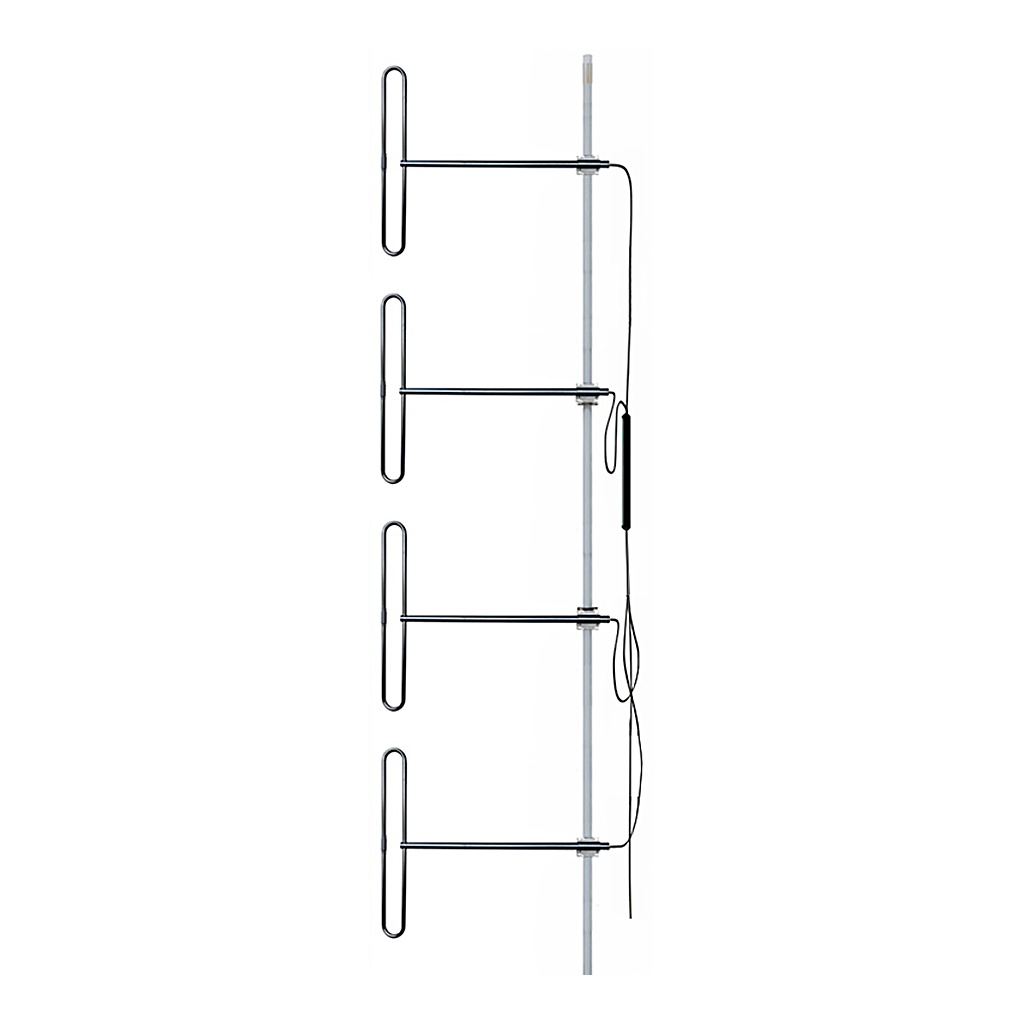

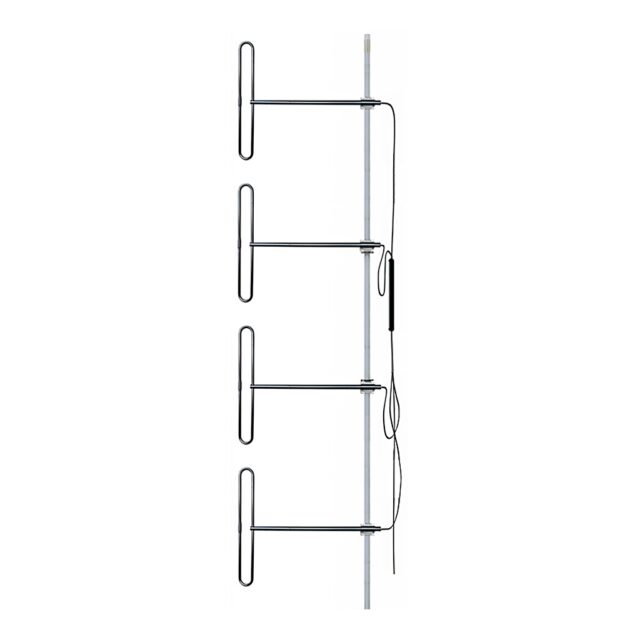

Антенна базовая дипольная Roger RA-DP4V 136-174 МГц 8.15 дБи
Четырёхэлементная дипольная решётка Roger RA-DP4V серии RA-DP4 расширяет зону покрытия базовой станции на 136-174 МГц. Полоса перекрывает весь профессиональный VHF, включая речной, лесной и охранный участки. Четыре вибратора, запитанные в фазе по вертикали, сжимают лепесток у горизонта и отправляют туда энергию, которая у одиночного диполя уходила вверх. Итог сложения полей равен 8.15 дБи, или 6 дБд сверх одиночного диполя. Горизонтальная диаграмма сохраняет круговую форму при штатном выносе решётки от мачты. КСВ не хуже 1.5 означает отражение в фидер около 4 процентов на любой частоте полосы. Предел мощности 200 Вт снимает ограничения при подключении ретрансляторов старшего класса. Фидер стыкуют через разъём N-F с герметичным уплотнением.
Вибраторы и траверсу из алюминия не разрушает влага и перепады температур, что важно на мачтах без обслуживания. Четыре вибратора располагают вертикально один над другим, отчего решётка выходит заметно длиннее одиночного диполя и требует высокой опоры. Roger RA-DP4V замкнута по постоянному току, статика стекает на мачту, а прямой удар молнии принимает разрядник в фидерной линии. Хомут держит траверсу на трубе, а вибраторы отстоят от мачты на расстоянии, которое задаёт конструкция. Система распределения мощности делит сигнал на четыре плеча с одинаковой фазой. Поляризация вертикальная и совпадает с антеннами абонентских станций. Чёрное покрытие узлов не выделяет антенну на фоне мачты.
Совместимость
- Базовые станции и ретрансляторы диапазона 136-174 МГц
- Мобильные радиостанции Roger KM-R100V при стационарной установке
- Дуплексер Roger RA-DP50V в составе ретранслятора
- Фидерные тракты 50 Ом с разъёмом N-F
Roger RA-DP4V выбирают для ретрансляторов, которые обязаны дотянуться до дальних участков холмистой или лесистой местности. Четыре вибратора нужны сетям районного масштаба, лесоохраны, речного пароходства и трасс с редкими опорами. Вынос решётки от мачты сохраняет круговую диаграмму и позволяет разместить оборудование других служб на той же опоре.
Комплектация
- Антенна Roger RA-DP4V
- Крепление на мачту
- Крепёжные элементы
- Сопроводительная документация
