SAILOR 6000 GMDSS Console System

Консоль ГМССБ SAILOR 6000 GMDSS Console System для морских районов A2, A3 и A4

SAILOR 6000 GMDSS Console System объединяет в одном корпусе полный комплект радиооборудования ГМССБ: ПВ/КВ-радиостанцию SAILOR 6300 с передатчиком в морских диапазонах 1,6-30 МГц и приёмником в полосе от 150 кГц до 30 МГц, УКВ-радиостанцию SAILOR 6222 или SAILOR 7222 с цифровым избирательным вызовом класса A на частотах 156,000-163,425 МГц, а также судовую земную станцию Инмарсат mini-C SAILOR 6110. Мощность ПВ/КВ-передатчика выбирается при заказе и составляет 150, 250 или 500 Вт PEP, УКВ-тракт передаёт на 25 Вт с понижением до 1 Вт. Такой состав оборудования отвечает требованиям Конвенции СОЛАС к связи при бедствии на любом удалении от берега.

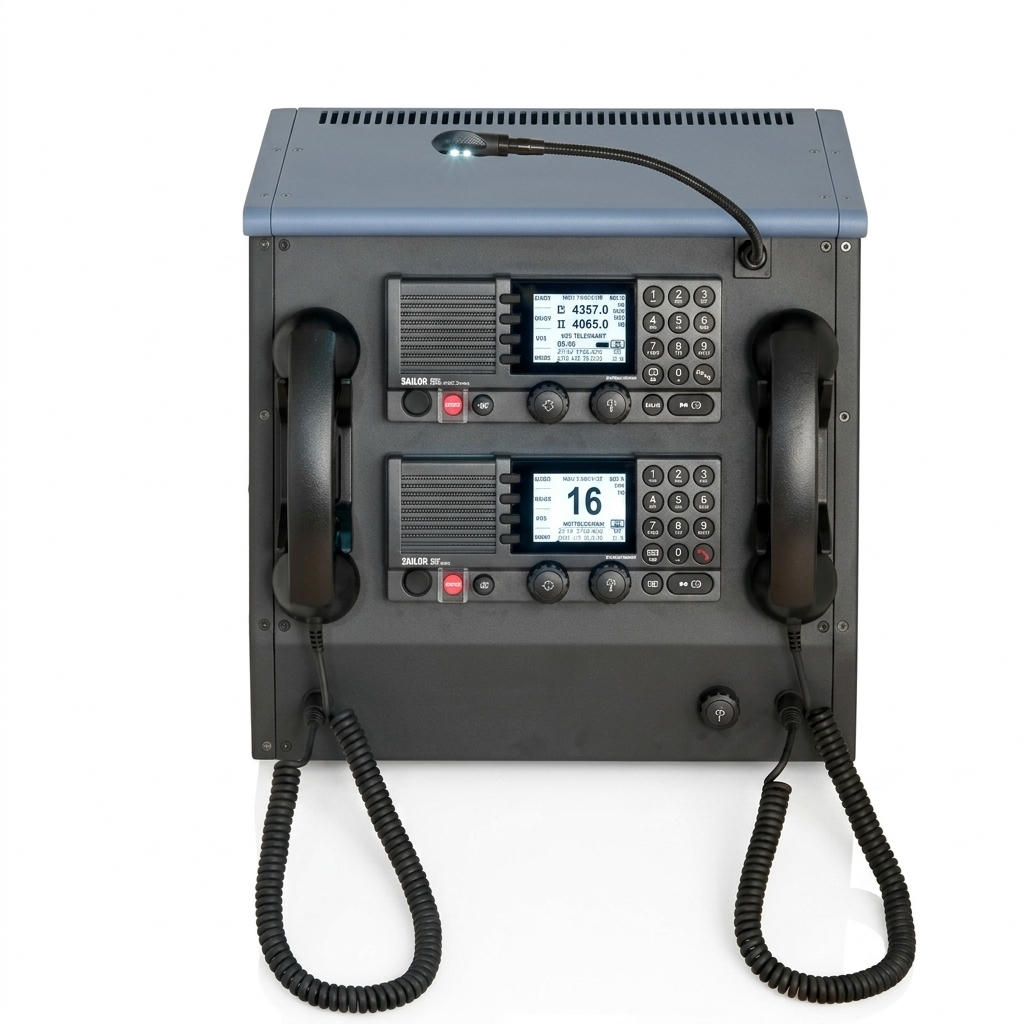

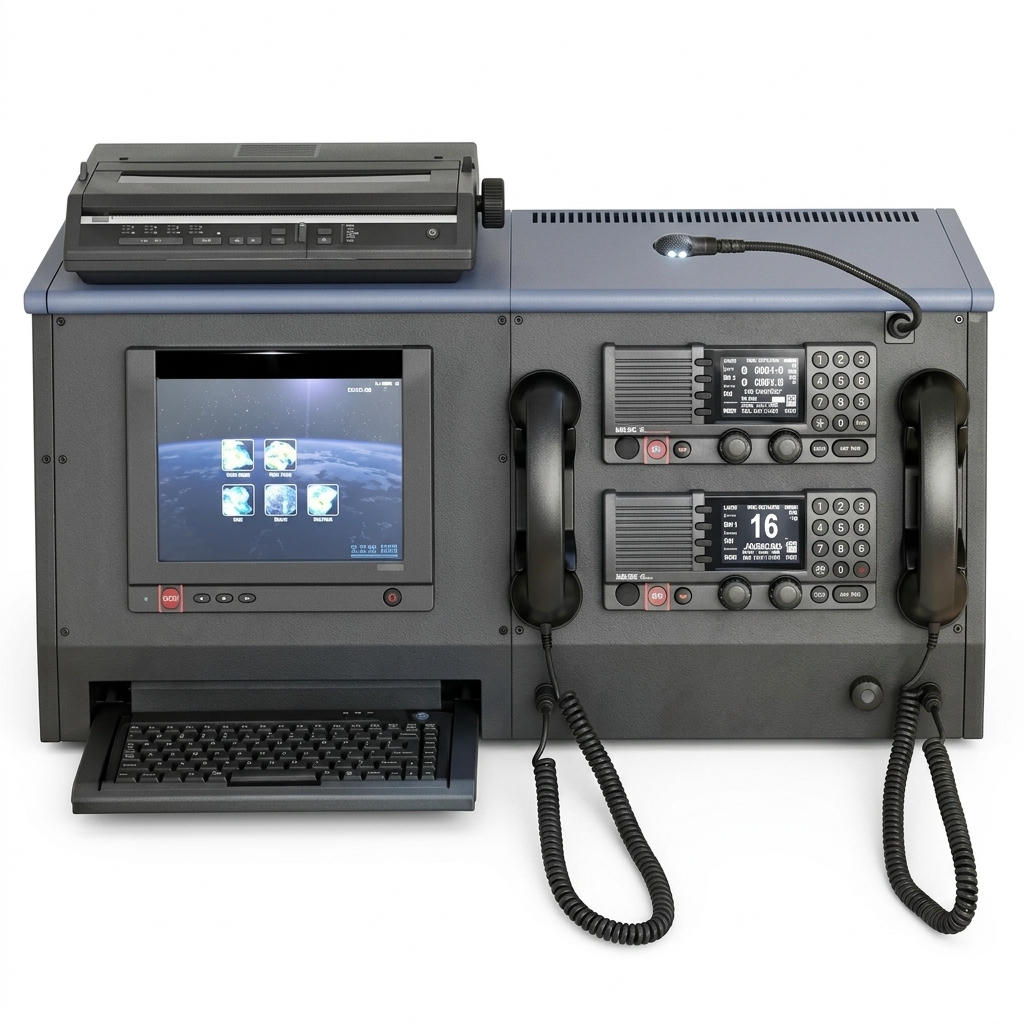

Консоль поставляется в конфигурациях от односекционной A2 до четырёхсекционной A4. Вариант SAILOR 6332A рассчитан на район A2 и включает поддержку радиотелекса, трёхсекционные SAILOR 6333A и SAILOR 6333D рассчитаны на район A3, а четырёхсекционная SAILOR 6334C предназначена для района A4 и рассчитана на три терминала сообщений SAILOR 6006 или SAILOR 6018: один под mini-C и два под ПВ/КВ радиотелекс. В памяти ПВ/КВ-тракта хранятся 199 программируемых пар частот с указанием режима и 40 станций с названием, номером MMSI и рабочим каналом.

Корпус SAILOR 6000 GMDSS выполнен в чёрно-сером исполнении со съёмными передними панелями, что упрощает доступ к монтажным нишам при обслуживании. В каждой секции установлены коммутационные платы для подключения внешнего оборудования и сетевой коммутатор SAILOR 6197 EDS-205 Moxa. Штатный светильник на гибкой стойке подсвечивает нужный участок рабочего места; по умолчанию он белый, по заказу поставляется с красным источником света для сохранения ночного зрения вахтенного. Отдельная батарейная панель не устанавливается, поскольку напряжение и состояние аккумуляторов выводятся на экран терминала сообщений, а в конфигурации A2 на дисплей блока управления SAILOR 6301 или УКВ-радиостанции.

Питание консоли и размещённого в ней оборудования подаётся от судовой сети 24 В постоянного тока с резервированием от аккумуляторной батареи; для ПВ/КВ-тракта доступен внешний источник 115/230 В 50/60 Гц с автоматическим переходом на постоянный ток при пропадании переменного. Внутренняя разводка выполнена межблочными кабелями заводского изготовления; антенные вводы разведены раздельно для ПВ/КВ, УКВ, вахтенного приёмника ЦИВ и спутникового терминала. Трёхсекционная консоль SAILOR 6333A имеет массу около 30 кг без установленного радиооборудования.

Доступные функции

• Заводская сборка и приёмо-сдаточные испытания консоли с уже установленным оборудованием сокращают срок монтажа радиорубки при переоборудовании судна
• Подача сигнала бедствия через цифровой избирательный вызов выполняется отдельной защищённой кнопкой на УКВ и ПВ/КВ-радиостанциях, а также с терминала сообщений Инмарсат mini-C
• Приём и передача радиотелексных сообщений в ПВ/КВ-диапазоне ведутся через терминал SAILOR 6006 или SAILOR 6018 с клавиатурой и принтером SAILOR H1252B
• Приём расширенного группового вызова и сообщений SafetyNET через спутниковый канал Инмарсат обеспечивает получение навигационных и метеорологических предупреждений
• Функция SAILOR Replay воспроизводит последние 240 секунд принятого радиообмена, если вахтенный был отвлечён и не расслышал сообщение
• Сетевой протокол ThraneLINK автоматически обнаруживает подключённое оборудование SAILOR и открывает доступ к диагностике всех устройств консоли из одной точки
• Напряжение и состояние резервных аккумуляторов выводятся на экран терминала, отдельная батарейная панель не требуется
• Приём данных о местоположении от спутникового терминала SAILOR 6110 по сети ThraneLINK избавляет от прокладки отдельного кабеля к приёмнику GPS
• Вывод переговоров на регистратор данных рейса выполняется через штатный интерфейс VDR
• Встраивание телефонной трубки VoIP от терминала SAILOR FleetBroadband объединяет все виды связи на одном рабочем месте

Сферы применения

Консоль SAILOR 6000 GMDSS предназначена для судов, подпадающих под требования Конвенции СОЛАС: сухогрузов, танкеров, контейнеровозов, пассажирских судов и паромов, где радиорубка должна быть укомплектована сертифицированным оборудованием ГМССБ для заявленного района плавания.

Конфигурации A3 и A4 востребованы на судах океанского плавания и в рыболовном флоте, работающем в удалённых промысловых районах, а односекционная A2 подходит для судов прибрежного и каботажного плавания, буксиров и обслуживающего флота морских нефтегазовых платформ.

Комплектация

• Консоль SAILOR 6000 GMDSS выбранной конфигурации (A2, A3 или A4)
• Коммутационные платы для подключения внешнего оборудования
• Сетевой коммутатор SAILOR 6197 EDS-205 Moxa (по одному на секцию)
• Комплект межблочных кабелей
• Светильник на гибкой стойке
• Съёмные передние панели
