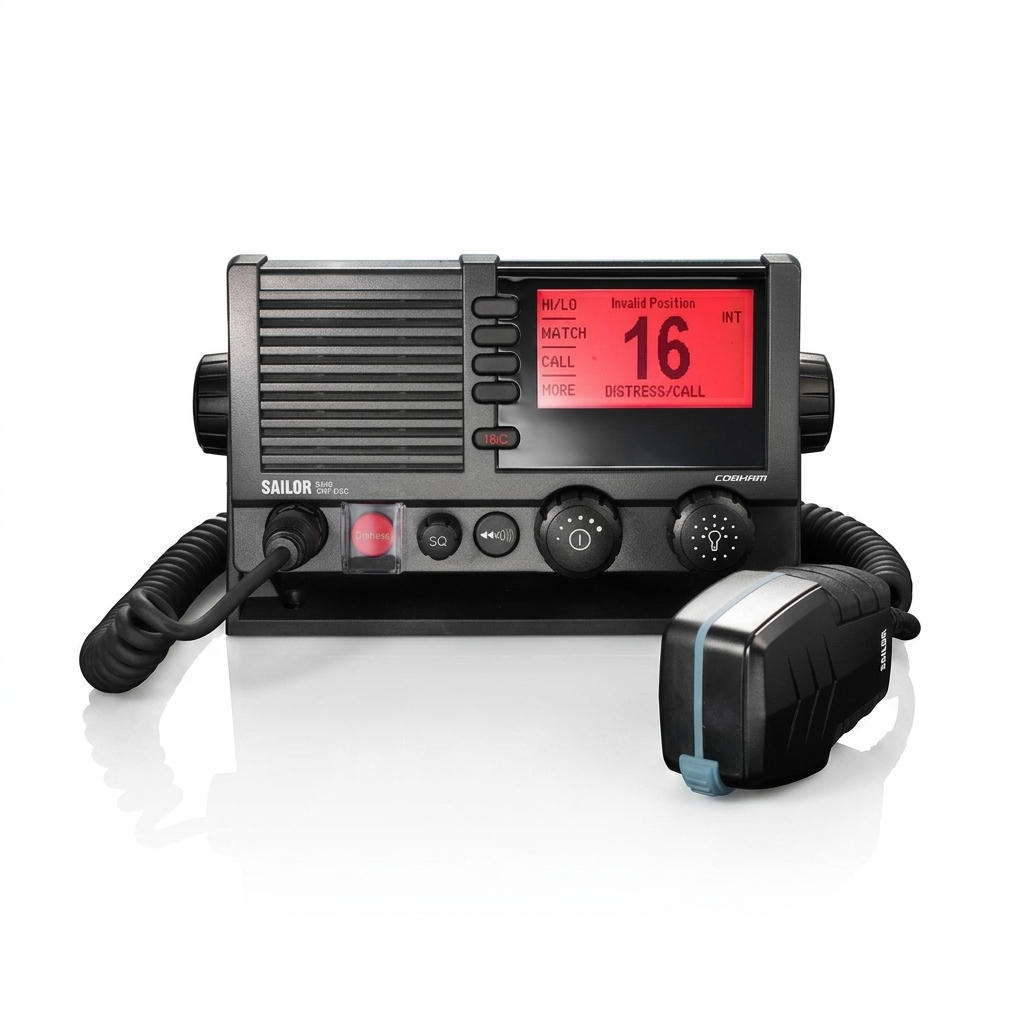

SAILOR 6217 VHF DSC Class D AIS Receiver

Рация SAILOR 6217 VHF со встроенным двухканальным приёмником АИС

SAILOR 6217 VHF DSC Class D AIS Receiver работает в режиме передачи на частотах 156,000-161,450 МГц и приёма на частотах 156,000-163,425 МГц, поддерживая все международные морские каналы. Встроенный модем цифрового избирательного вызова класса D обслуживает вызовы категорий «бедствие», «срочность» и «безопасность» и обычные адресные вызовы. Выходная мощность передатчика составляет 25 Вт на высокой ступени и 1 Вт на низкой, чувствительность приёмника не хуже минус 119 дБм при отношении сигнал/(шум+искажения) 20 дБ по методике SINAD. Одна антенна обслуживает и голосовой тракт, и цифровой избирательный вызов.

От базовой модели SAILOR 6215 радиостанцию отличает двухканальный приёмник автоматической идентификационной системы: он ведёт приём по обоим каналам АИС одновременно, а не переключается между ними поочерёдно. Полоса приёма расширена до 6 МГц, поэтому радиостанция принимает передатчики АИС класса A по всему морскому УКВ-диапазону и формирует непрерывно обновляемую картину окружающей обстановки. В память занесены международные морские каналы, американские с метеорологическими WX, канадские и предназначенные для внутренних водных путей BI с поддержкой ATIS, а также 40 частных. Шаг сетки частот составляет 12,5 и 25 кГц.

Корпус целиком имеет степень защиты оболочки IP68, включая ручные микрофоны и выносные микрофоны-громкоговорители, что допускает установку на открытом посту управления рабочего катера. Крупный дисплей с красной подсветкой и регулировкой яркости остаётся читаемым при любом освещении мостика, а рельефные кнопки и поворотные регуляторы позволяют управлять радиостанцией в перчатках. Выходная мощность громкоговорителя составляет 6 Вт при коэффициенте гармонических искажений менее 5 %. Радиостанция SAILOR 6217 VHF монтируется на U-образном кронштейне либо устанавливается врезным способом в панель.

Питание подаётся от бортовой сети 12 В постоянного тока с диапазоном 10,8-15,6 В, для сети 24 В применяется преобразователь SAILOR 6090. Масса оборудования составляет около 1,2 кг, вместе с микрофоном и кронштейном около 1,5 кг. Антенный вход выполнен разъёмом PL-259 под кабель с волновым сопротивлением 50 Ом. Выход NMEA 0183 передаёт принятые данные АИС на любой судовой картплоттер, вход NMEA принимает координаты от внешнего приёмника GPS для передачи в сообщениях ЦИВ. К радиостанции подключаются до двух трубок или ручных микрофонов и один выносной микрофон-громкоговоритель SAILOR 6205.

Доступные функции

• Одновременный приём по обоим каналам АИС формирует непрерывно обновляемую картину окружающей обстановки без пропусков, характерных для приёмников с поочерёдным сканированием
• Вывод данных АИС по протоколу NMEA 0183 позволяет отображать цели на штатном картплоттере судна и не требует отдельного дисплея
• Подача сигнала бедствия отдельной защищённой кнопкой передаёт номер MMSI и координаты судна на все станции ЦИВ в зоне приёма
• Адресная книга ЦИВ хранит позывные и номера MMSI и позволяет вызывать конкретное судно или береговую станцию из списка
• Функция SAILOR Replay воспроизводит последние принятые сообщения, если вахтенный отвлёкся на другую задачу
• Режимы двойного и тройного наблюдения и сканирование каналов удерживают под контролем рабочий канал и канал бедствия 16
• Громкая связь мощностью 30 Вт с обратным прослушиванием передаёт команды на палубу и принимает ответ
• Режим туманного горна мощностью 30 Вт подаёт предупредительные звуковые сигналы при ограниченной видимости
• Кнопка приглушения звуковой сигнализации снимает повторяющийся сигнал вызова ЦИВ, не прерывая приём
• Функция ATIS Killer отключает автоматическую идентификацию при выходе из зоны внутренних водных путей

Сферы применения

SAILOR 6217 VHF DSC Class D AIS Receiver рассчитана на рабочие катера и рыболовные суда, работающие в оживлённых фарватерах, на подходах к портам и в районах интенсивного судоходства, где одновременно важны контроль окружающей обстановки и надёжная связь.

Модель востребована на буксирах, лоцманских катерах, судах обеспечения и служебных плавсредствах, а поддержка каналов BI с ATIS допускает эксплуатацию на внутренних водных путях.

Комплектация

• Радиостанция SAILOR 6217 VHF DSC Class D AIS Receiver
• Ручной микрофон SAILOR 6202 со спиральным кабелем
• U-образный монтажный кронштейн
• Комплект для врезного монтажа
• Кабель питания
• Руководство пользователя
