SAILOR 6320 MF/HF 250W DSC Class A

Радиостанция SAILOR 6320 MF/HF 250W с ЦИВ класса A

SAILOR 6320 MF/HF 250W работает в режиме передачи в морских диапазонах МСЭ 1,605-30 МГц и приёма в полосе от 150 кГц до 30 МГц. Выходная мощность передатчика составляет 250 Вт по пиковой мощности огибающей (PEP) с допуском ±1,4 дБ на нагрузке 50 Ом при передаче речи; при длительной передаче непрерывного тона с коэффициентом заполнения более 55 % в течение минуты мощность автоматически снижается до 100 Вт и восстанавливается через минуту. Пониженная ступень мощности составляет около 10 Вт. По сравнению со 150-ваттными исполнениями увеличенная мощность повышает надёжность связи на дальних трассах и при неблагоприятном состоянии ионосферы. Радиостанция ведёт симплексную и полудуплексную телефонию с однополосной модуляцией (SSB), передаёт и принимает цифровой избирательный вызов, обеспечивает узкополосную буквопечатающую телеграфию (NBDP) и принимает вещательные станции с амплитудной модуляцией.

Модем ЦИВ относится к классу A и соответствует рекомендациям ITU-R M.493-13 и M.541-6, телексный тракт соответствует рекомендации ITU-R M.625-2. В базовой конфигурации работает одноканальный вахтенный приёмник ЦИВ; шестиканальное сканирование частот 2187,5, 4207,5, 6312,0, 8414,5, 12577,0 и 16804,5 кГц активируется опциональным ключом D6. Память хранит 199 программируемых пар частот с указанием режима работы и 40 станций с названием, номером MMSI и рабочим каналом, что избавляет от ручного набора частот при вызове береговых станций. Чувствительность приёмника составляет 0,7 мкВ при однополосной телефонии и в режимах ЦИВ и телекса и 4 мкВ при амплитудной модуляции при отношении сигнал/(шум+искажения) 10 дБ по методике SINAD. Выходная мощность встроенного громкоговорителя составляет 6 Вт при коэффициенте гармонических искажений менее 10 %.

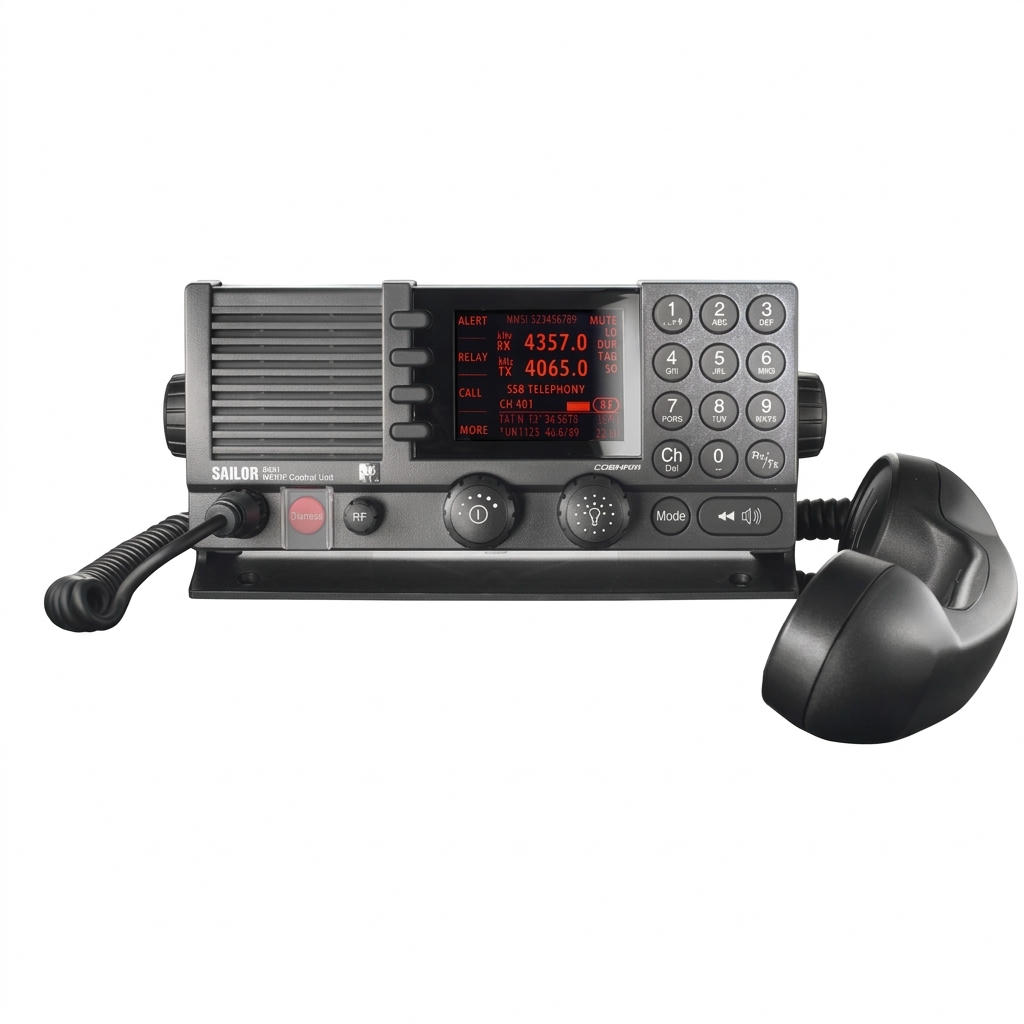

Система состоит из трёх блоков. Блок управления SAILOR 6301 с графическим цветным дисплеем устанавливается на посту управления и имеет габаритные размеры 240 × 105 × 100 мм при массе 3,3 кг. Радиостанция SAILOR 6320 MF/HF 250W размещается в радиорубке и имеет габаритные размеры 392 × 445 × 127 мм при массе 19 кг. Автоматическое антенное устройство SAILOR 6384 с габаритными размерами 290 × 500 × 80 мм устанавливается у основания антенны и работает в полосе от 1,6 до 27,5 МГц с проволочной или штыревой антенной длиной от 8 до 18 м. Блок управления соединяется с рацией SAILOR 6320 MF/HF 250W 12-полюсным кабелем шины CAN длиной 6 м из комплекта поставки. Согласование выполняется полностью автоматически, без предварительной настройки; типичное время согласования составляет от 0,1 до 8 с.

Питание подаётся от судовой сети постоянного тока номиналом 24 В с изолированными полюсами; при установке внешнего блока питания переменного тока доступно подключение к сети 115/230 В 50/60 Гц с автоматическим переходом на постоянный ток при пропадании переменного. Потребляемая мощность в режиме приёма составляет около 60 Вт при напряжении 24 В, в режиме передачи 300 Вт при однополосной телефонии, 550 Вт в двухтональном режиме и 600 Вт при передаче ЦИВ и телекса. Рабочий диапазон температур составляет от минус 15 до плюс 55 °C.

Доступные функции

• Подача сигнала бедствия по цифровому избирательному вызову класса A передаёт номер MMSI, координаты и характер бедствия на береговые станции и суда в зоне приёма
• Функция SAILOR Replay воспроизводит последние 240 секунд входящего радиообмена; SAILOR 6320 MF/HF 250W относится к первым ПВ/КВ-радиостанциям с такой возможностью
• Обмен телексными сообщениями ведётся с терминала SAILOR 6006 под управлением программного обеспечения нового поколения
• Подключение двух блоков управления SAILOR 6301 позволяет работать с основного и запасного постов, не дублируя радиостанцию
• Сетевой протокол ThraneLINK автоматически определяет подключённое оборудование SAILOR и открывает удалённую диагностику всей системы из одной точки
• Приём координат от терминала SAILOR 6110 mini-C по сети ThraneLINK избавляет от прокладки отдельного кабеля к приёмнику GPS
• Встроенный контроль напряжения питания и состояния резервных аккумуляторов избавляет от установки отдельной батарейной панели в консоли ГМССБ
• Прямое подключение к панели сигнализации SAILOR 6103 позволяет вывести подачу и приём сигналов бедствия на удалённый пост
• Полная выходная мощность восстанавливается автоматически через минуту после её снижения при длительной передаче непрерывного тона
• Приём вещательных станций с амплитудной модуляцией позволяет слушать метеорологические и навигационные сводки

Сферы применения

SAILOR 6320 MF/HF 250W применяется на судах, подпадающих под требования Конвенции СОЛАС и работающих в морских районах A2, A3 и A4: на сухогрузах, танкерах, контейнеровозах, пассажирских судах и паромах дальнего плавания.

Запас мощности 250 Вт востребован на судах океанского плавания и в рыболовном флоте, работающем в высоких широтах и удалённых промысловых районах, где качество коротковолновой связи во многом определяется условиями распространения радиоволн.

Комплектация

• Блок управления SAILOR 6301 с ЦИВ класса A
• Радиостанция SAILOR 6320 MF/HF 250W
• Антенное согласующее устройство SAILOR 6384
• 12-полюсный кабель шины CAN длиной 6 м для соединения блока управления с Радиостанцияом
