SAILOR 6350 MF/HF 500W DSC Class A

Радиостанция SAILOR 6350 MF/HF 500W с ЦИВ класса A

SAILOR 6350 MF/HF 500W работает в режиме передачи в морских диапазонах МСЭ 1,605-30 МГц и приёма в полосе от 150 кГц до 30 МГц. Выходная мощность передатчика составляет 400 Вт по пиковой мощности огибающей (PEP) в полосе 1,6-3,999 МГц и 500 Вт PEP в полосе 4,0-29,999 МГц на нагрузке 50 Ом при передаче речи; при длительной передаче непрерывного тона с коэффициентом заполнения более 55 % в течение минуты мощность снижается на 3 дБ и восстанавливается через минуту. Пониженная ступень мощности составляет около 10 Вт. Это старшее исполнение серии: антенное согласующее устройство SAILOR 6383 рассчитано на 600 Вт PEP при нагрузке 50 Ом, тогда как у 150- и 250-ваттных систем этот показатель составляет 330 Вт. Радиостанция ведёт симплексную и полудуплексную радиосвязь с однополосной модуляцией (SSB), передаёт и принимает цифровой избирательный вызов, обеспечивает узкополосную буквопечатающую телеграфию (NBDP) и принимает вещательные станции с амплитудной модуляцией.

Модем ЦИВ относится к классу A и соответствует рекомендациям ITU-R M.493-13 и M.541-6, телексный тракт соответствует рекомендации ITU-R M.625-2. Шестиканальный вахтенный приёмник ЦИВ активирован в поставке и сканирует частоты 2187,5, 4207,5, 6312,0, 8414,5, 12577,0 и 16804,5 кГц, а код активации радиотелекса входит в комплект. Память хранит 199 программируемых пар частот с указанием режима работы и 40 станций с названием, номером MMSI и рабочим каналом, что избавляет от ручного набора частот при вызове береговых станций. Чувствительность приёмника составляет 0,7 мкВ при однополосной телефонии и в режимах ЦИВ и телекса и 4 мкВ при амплитудной модуляции при отношении сигнал/(шум+искажения) 10 дБ по методике SINAD. Выходная мощность встроенного громкоговорителя составляет 6 Вт при коэффициенте гармонических искажений менее 10 %.

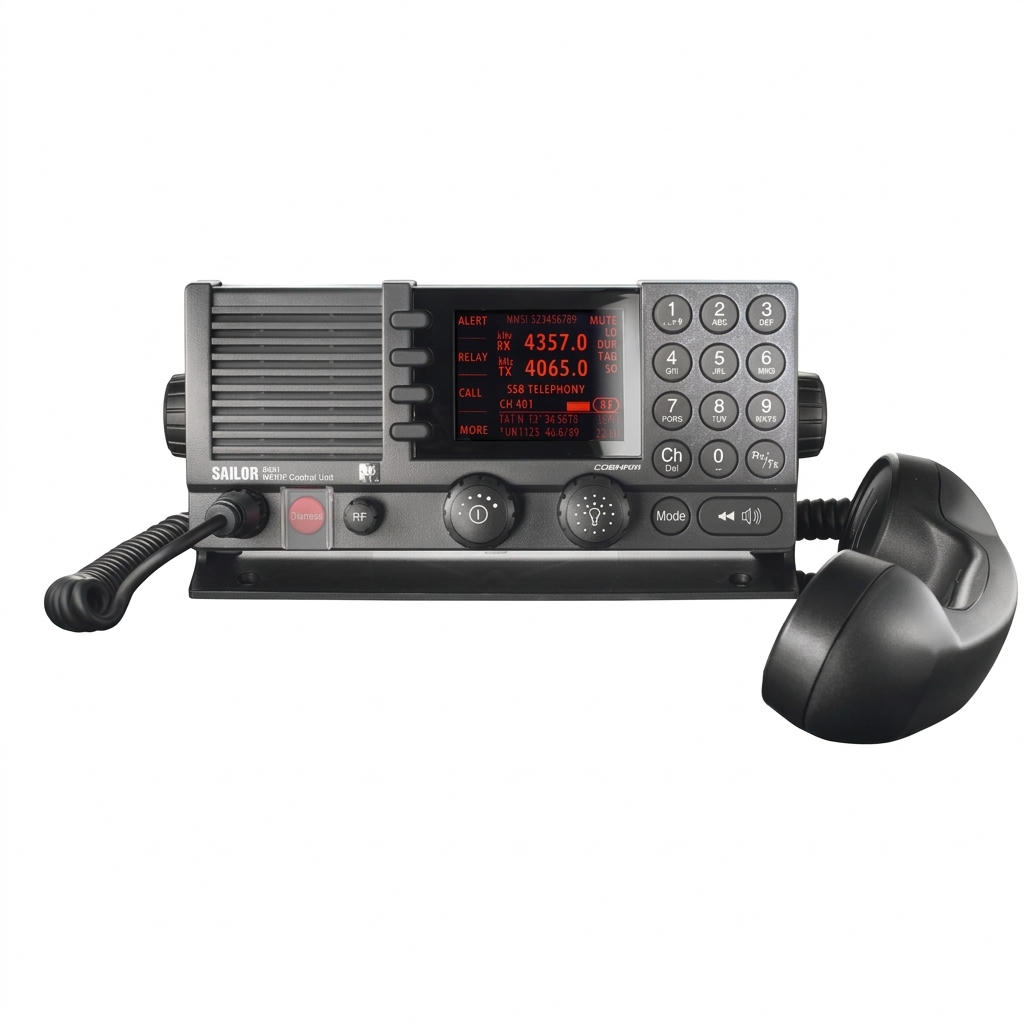

Система состоит из трёх блоков. Блок управления SAILOR 6301 с графическим цветным дисплеем устанавливается на посту управления и имеет габаритные размеры 240 × 105 × 100 мм при массе 3,3 кг. Радиостанция SAILOR 6350 MF/HF 500W размещается в радиорубке и имеет габаритные размеры 392 × 507 × 217 мм при массе 28 кг. Автоматическое антенное согласующее устройство SAILOR 6383 с габаритными размерами 401 × 617 × 356 мм устанавливается у основания антенны и работает в полосе от 1,6 до 27,5 МГц с проволочной или штыревой антенной длиной от 8 до 18 м. Блок управления соединяется с устройством 12-полюсным кабелем шины CAN длиной 6 м из комплекта поставки. Согласование выполняется полностью автоматически, без предварительной настройки; типичное время согласования составляет от 0,1 до 8 с.

Питание к SAILOR 6350 MF/HF 500W подаётся от судовой сети постоянного тока номиналом 24 В с изолированными полюсами; при установке внешнего блока питания переменного тока доступно подключение к сети 115/230 В 50/60 Гц с автоматическим переходом на постоянный ток при пропадании переменного. Потребляемая мощность в режиме приёма составляет около 60 Вт при напряжении 24 В, в режиме передачи 600 Вт при однополосной телефонии, 1100 Вт в двухтональном режиме и 1000 Вт при передаче ЦИВ и телекса. Рабочий диапазон температур составляет от минус 15 до плюс 55 °C.

Доступные функции

• Подача сигнала бедствия по цифровому избирательному вызову класса A передаёт номер MMSI, координаты и характер бедствия на береговые станции и суда в зоне приёма
• Функция SAILOR Replay воспроизводит последние 240 секунд входящего радиообмена; SAILOR 6350 MF/HF 500W относится к первым ПВ/КВ-радиостанциям с такой возможностью
• Обмен телексными сообщениями ведётся с терминала SAILOR 6006 под управлением программного обеспечения нового поколения
• Подключение двух блоков управления SAILOR 6301 позволяет работать с основного и запасного постов, не дублируя радиостанцию
• Сетевой протокол ThraneLINK автоматически определяет подключённое оборудование SAILOR и открывает удалённую диагностику всей системы из одной точки
• Приём координат от терминала SAILOR 6110 mini-C по сети ThraneLINK избавляет от прокладки отдельного кабеля к приёмнику GPS
• Встроенный контроль напряжения питания и состояния резервных аккумуляторов избавляет от установки отдельной батарейной панели в консоли ГМССБ
• Прямое подключение к панели сигнализации SAILOR 6103 позволяет вывести подачу и приём сигналов бедствия на удалённый пост
• Полная выходная мощность восстанавливается автоматически через минуту после её снижения при длительной передаче непрерывного тона
• Приём вещательных станций с амплитудной модуляцией позволяет слушать метеорологические и навигационные сводки

Сферы применения

SAILOR 6350 MF/HF 500W устанавливается на крупнотоннажные суда океанского плавания и на суда, работающие в морском районе A4, где надёжность коротковолновой связи в высоких широтах определяется запасом мощности передатчика.

Система востребована на танкерах, балкерах, контейнеровозах и пассажирских судах дальних линий, на судах ледового плавания и на плавучих буровых установках, а также в рыболовном флоте, работающем в приполярных промысловых районах.

Комплектация

• Блок управления SAILOR 6301 с ЦИВ класса A
• Радиостанция SAILOR 6350 MF/HF 500W
• Антенное согласующее устройство SAILOR 6383
• 12-полюсный кабель шины CAN длиной 6 м для соединения блока управления с Радиостанцияом
• Код активации радиотелекса SAILOR 6300 с кабелем
• Ключ активации шестиканального вахтенного приёмника ЦИВ (D6)
