SAILOR 7222 VHF DSC Class A

Рация SAILOR 7222 VHF с сенсорным дисплеем 5,5 дюйма

SAILOR 7222 VHF DSC Class A работает в режиме радиосвязи на частотах 156,000-164,000 МГц и ведёт цифровой избирательный вызов на частоте 156,525 МГц. Выходная мощность передатчика составляет 25 Вт на высокой ступени и 1 Вт на низкой с допуском от 0 до -1,5 дБ, относительная нестабильность частоты не превышает ±3 ppm. Чувствительность приёмника в голосовом тракте не хуже минус 119 дБм при отношении сигнал/(шум+искажения) 20 дБ по методике SINAD, в тракте ЦИВ не хуже минус 117 дБм. Шаг сетки частот составляет 25 кГц, дополнительно программируется до 100 частных каналов.

Модем ЦИВ относится к классу A и соответствует рекомендации ITU-R M.493-13, стандартам ETSI EN 300 338-1 и EN 300 338-2, а также IEC 61097-3 и IEC 61097-8. Радиостанция не только удовлетворяет требованиям ИМО к УКВ-радиостанциям с ЦИВ класса A, но и превышает их, а также отвечает резолюции ИМО MSC.302(87) по управлению сигнализацией на мостике вместе со стандартами IEC 62923-1 и IEC 62923-2. Навигационный приёмника принимает сообщения GLL, RMC, ZDA, GGA, VTG и GNS по стандарту IEC 61162-1.

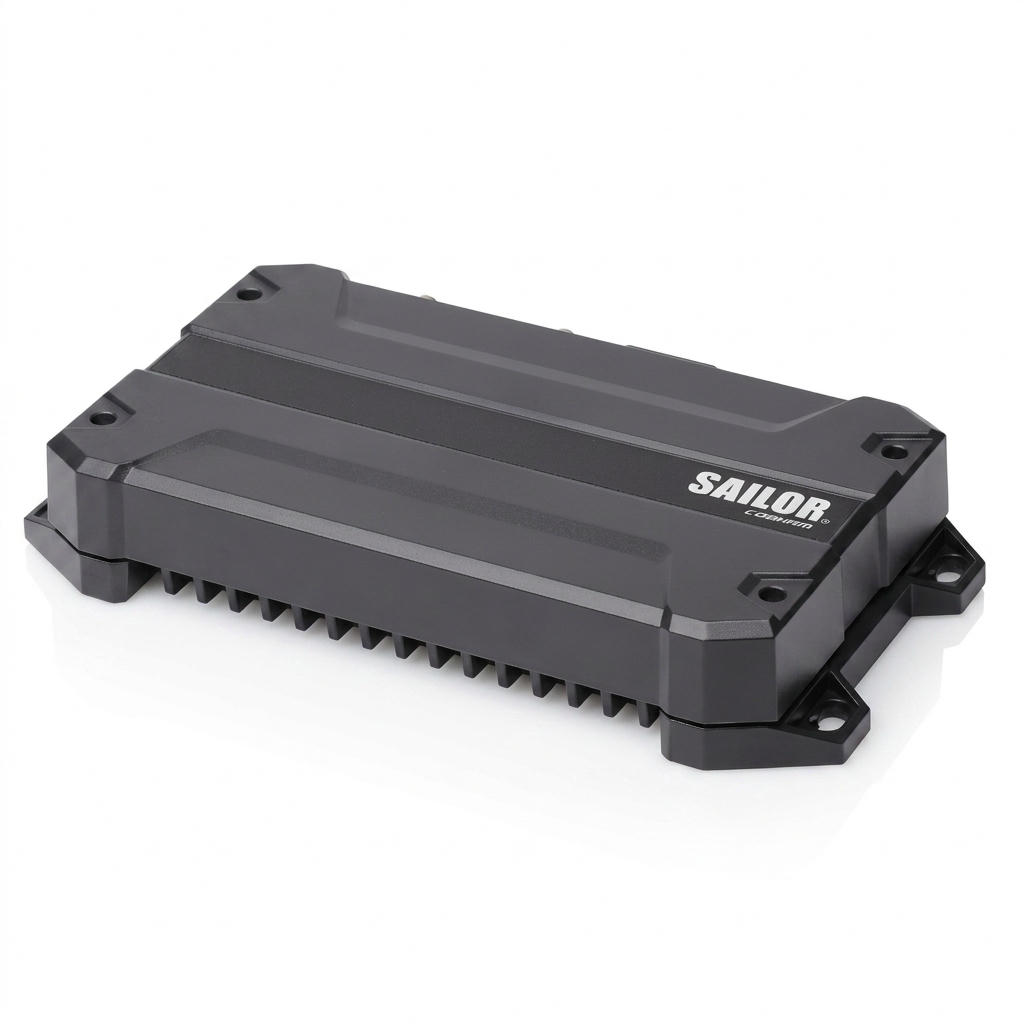

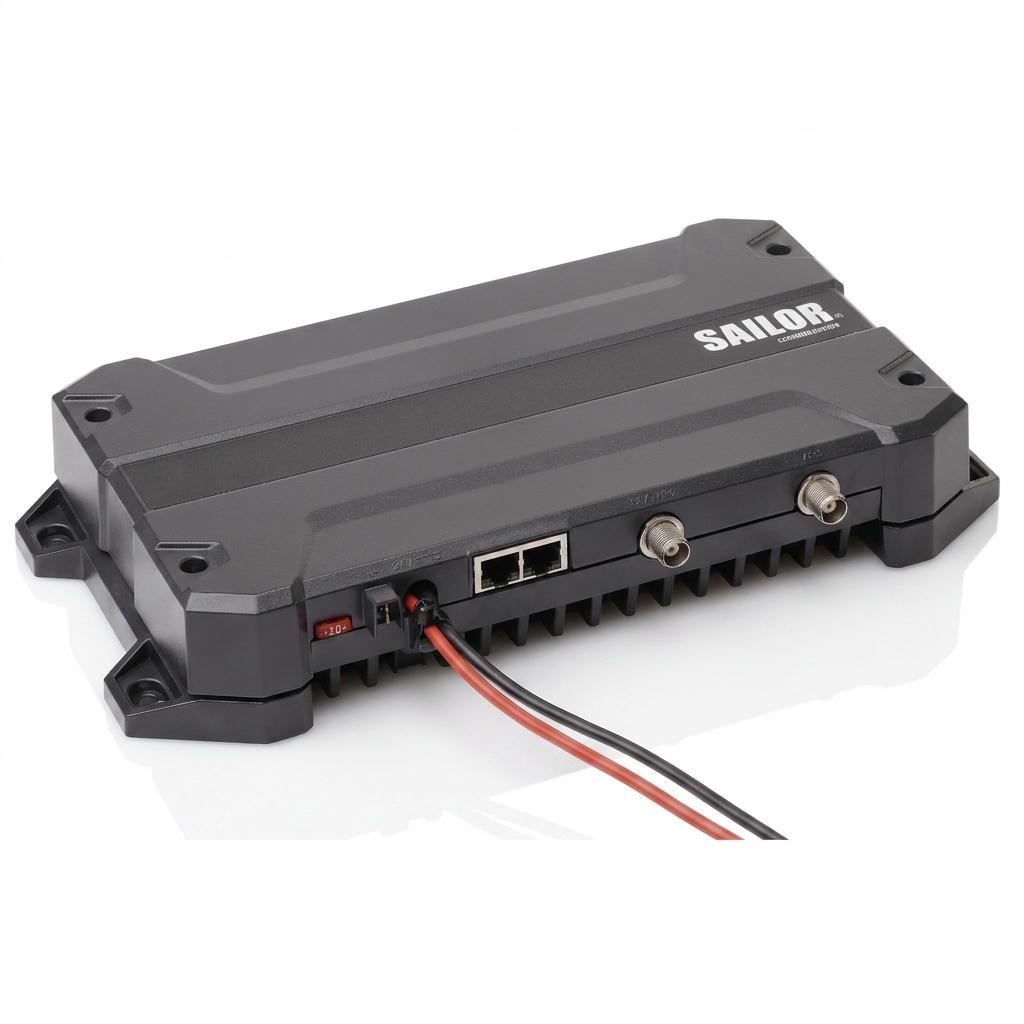

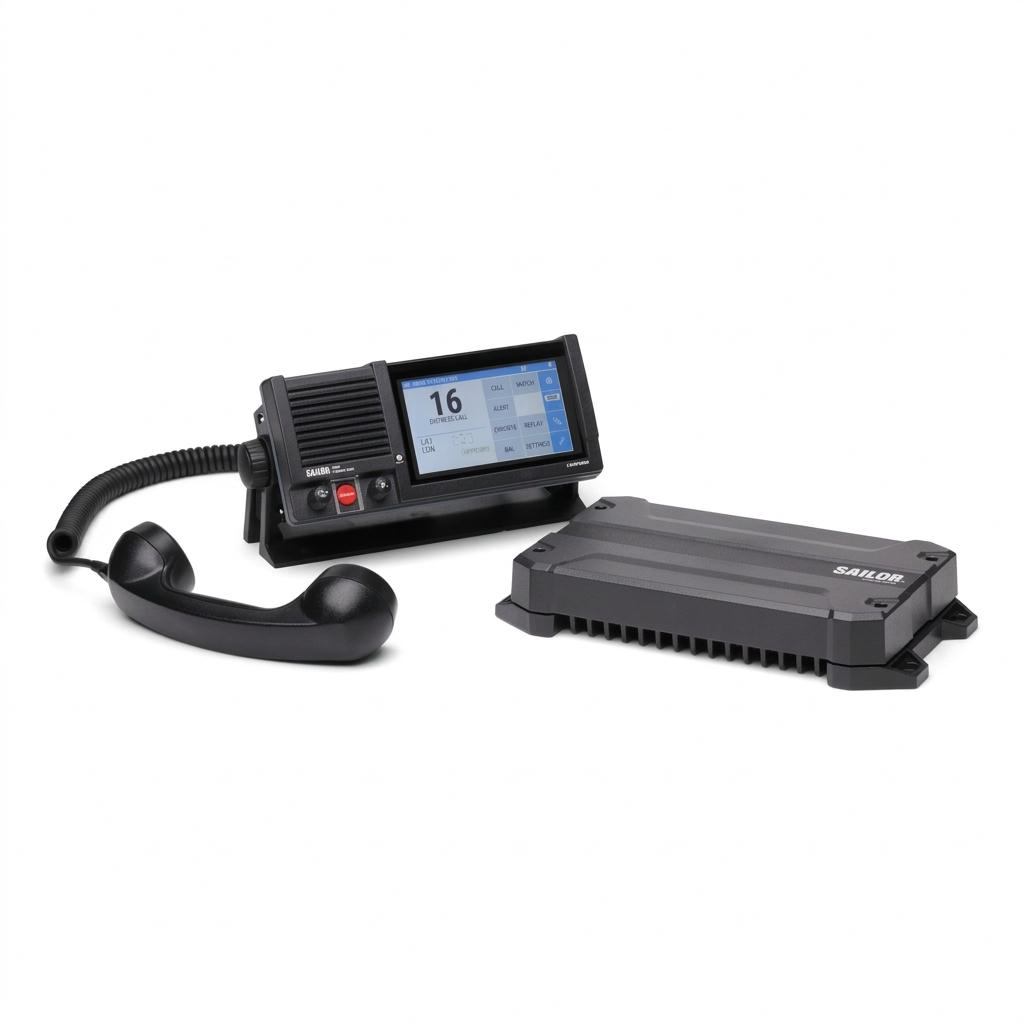

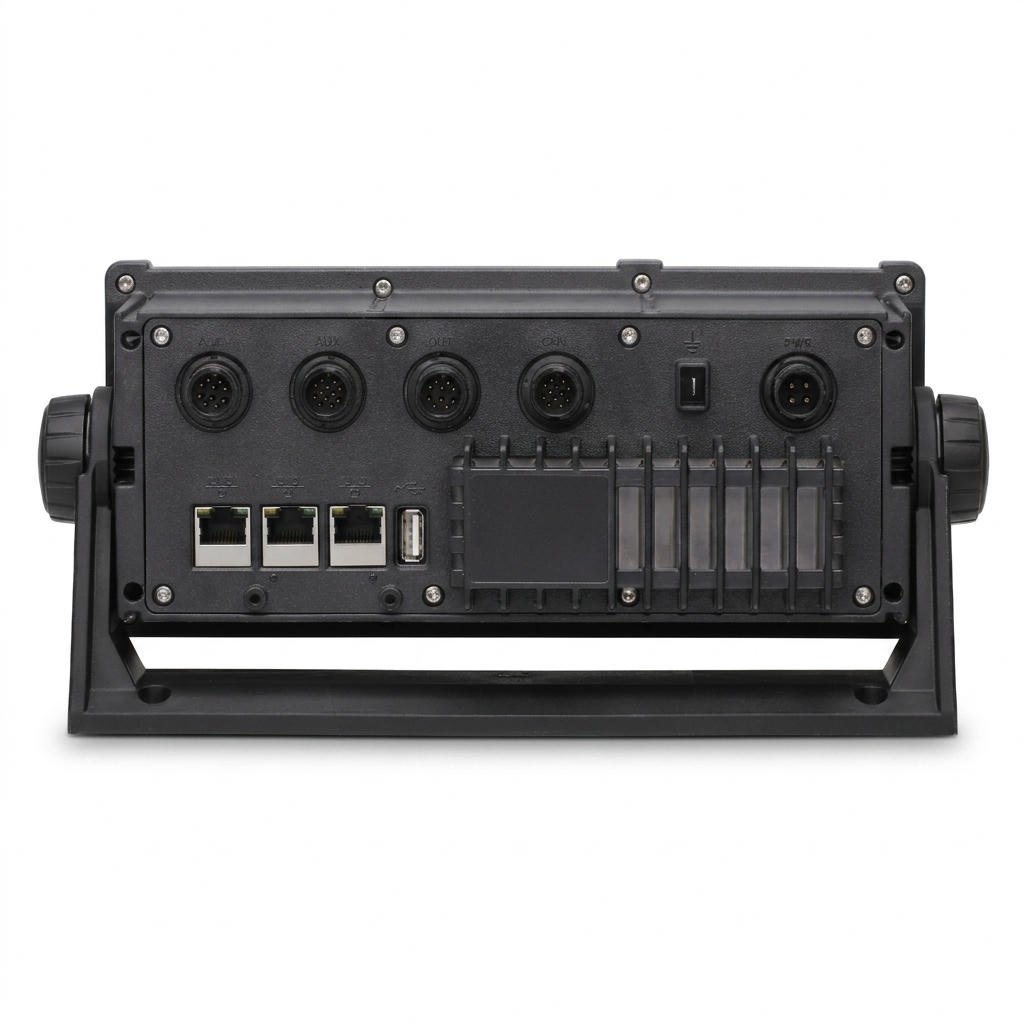

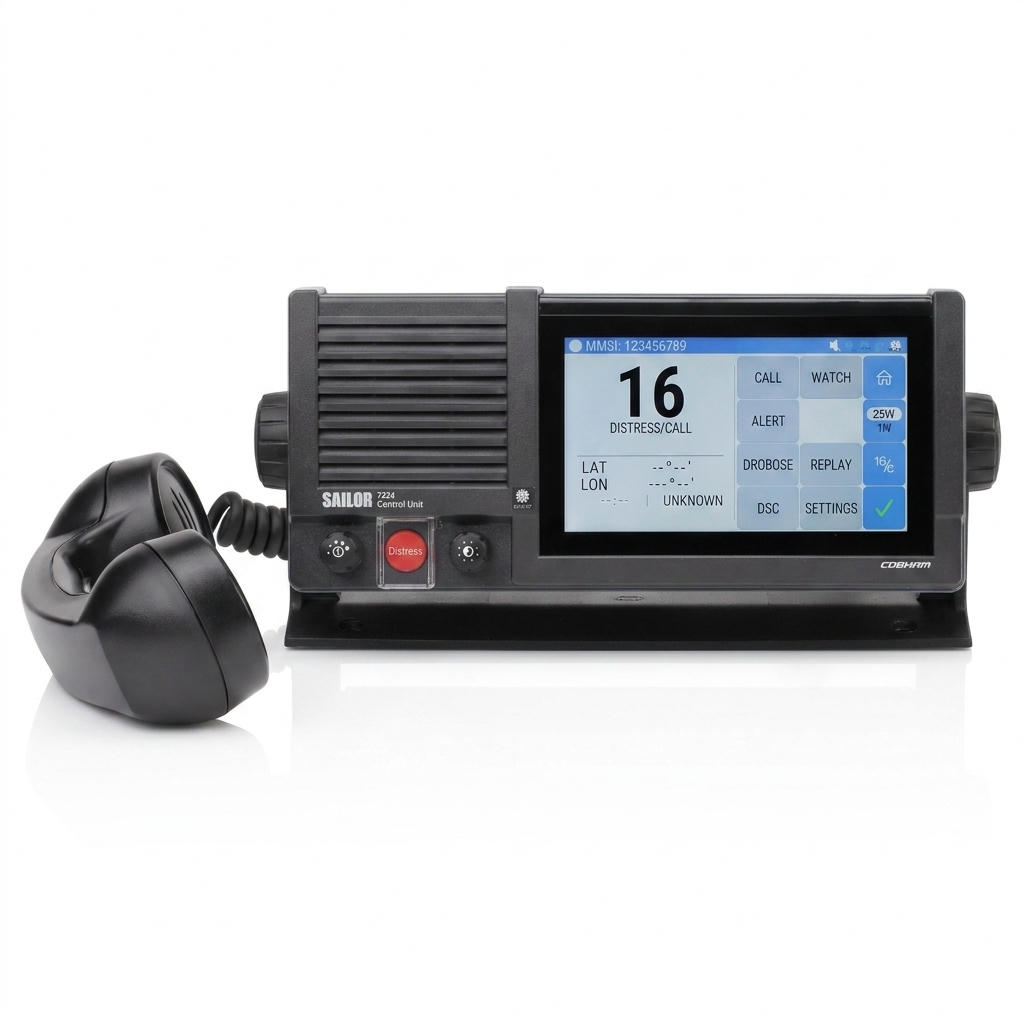

Система состоит из двух блоков. Блок управления SAILOR 7224 оснащён цветным дисплеем TFT с диагональю 5,5 дюйма с ёмкостным сенсорным слоем и поддержкой многопальцевого ввода, яркостью 350 кд/м² и ресурсом подсветки 40 000 ч до снижения яркости вдвое; его габаритные размеры составляют 107 × 241 × 104 мм при массе 1,0 кг, степень защиты IP54 при врезном монтаже с открытой лицевой частью и IP20 при иных вариантах установки. Радиостанция SAILOR 7222 имеет габаритные размеры 161 × 306 × 51 мм при массе 1,5 кг и защиту IPX2. На блоке управления выведены три порта LAN, два из которых поддерживают протокол RSTP, порт USB 2.0, порт CTRL для четырёх выносных микрофонов-громкоговорителей SAILOR 6204, порт ACC для трубки и ручного микрофона с входом NMEA, а также порт AUX для регистратора данных рейса, тревожной сигнализации и внешнего громкоговорителя. Устройства соединяются экранированным кабелем LAN длиной до 50 м, поэтому пост управления и радиоаппаратуру можно разнести по разным помещениям.

Питание подаётся от судовой сети 24 В постоянного тока с допуском от минус 10 до плюс 30 %. Потребляемая мощность SAILOR 7222 VHF составляет 8 Вт в режиме приёма, 65 Вт при передаче на высокой ступени мощности и 18 Вт на низкой; блок управления потребляет 10 Вт в дежурном режиме и до 33 Вт в максимуме. Выходная мощность встроенного громкоговорителя составляет 6 Вт, внешнего излучателя 6 Вт при сопротивлении 8 Ом. Рабочий диапазон температур составляет от минус 15 до плюс 55 °C.

Доступные функции

• Подача сигнала бедствия по цифровому избирательному вызову класса A передаёт номер MMSI, координаты и характер бедствия береговым станциям и судам в зоне приёма
• Ёмкостный сенсорный экран с поддержкой многопальцевого ввода сокращает число ошибочных действий вахтенного в напряжённой обстановке
• Выбор цветовой схемы экрана позволяет подстроить дисплей под яркий дневной свет и под ночную вахту без потери читаемости
• Функция SAILOR Replay воспроизводит последний принятый радиообмен и позволяет быстро сверить содержание сообщения
• Поддержка управления сигнализацией на мостике по резолюции ИМО MSC.302(87) встраивает тревоги радиостанции в общую систему оповещения ходового мостика
• Сетевое взаимодействие с оборудованием SAILOR mini-C, ПВ/КВ, НАВТЕКС и АИС снижает трудоёмкость монтажа и обслуживания комплекса ГМССБ
• Служебный интерфейс по сети LAN ускоряет диагностику и поиск неисправностей без демонтажа блоков
• Разнесение блока управления и радиостанция кабелем LAN длиной до 50 м упрощает компоновку мостика и радиорубки
• Подключение до четырёх выносных микрофонов-громкоговорителей обеспечивает связь с крыльев мостика и с рабочих палуб
• Вывод переговоров на регистратор данных рейса выполняется через штатный интерфейс VDR

Сферы применения

SAILOR 7222 VHF DSC Class A устанавливается отдельным комплектом или как основной элемент консоли ГМССБ SAILOR на судах, подпадающих под требования Конвенции СОЛАС: на сухогрузы, танкеры, контейнеровозы, пассажирские суда и паромы.

Модель применяется также на рыболовных судах дальнего лова, рабочих катерах, буксирах и специализированных судах обеспечения морских нефтегазовых промыслов, где радиостанция используется и для повседневной эксплуатационной связи, и для аварийной.

Комплектация

• Блок управления SAILOR 7224 VHF Control Unit
• Радиостанция SAILOR 7222 VHF DSC Class A с кабелем питания 2,5 м
• Телефонная трубка SAILOR 6201 с держателем
• Руководство пользователя
