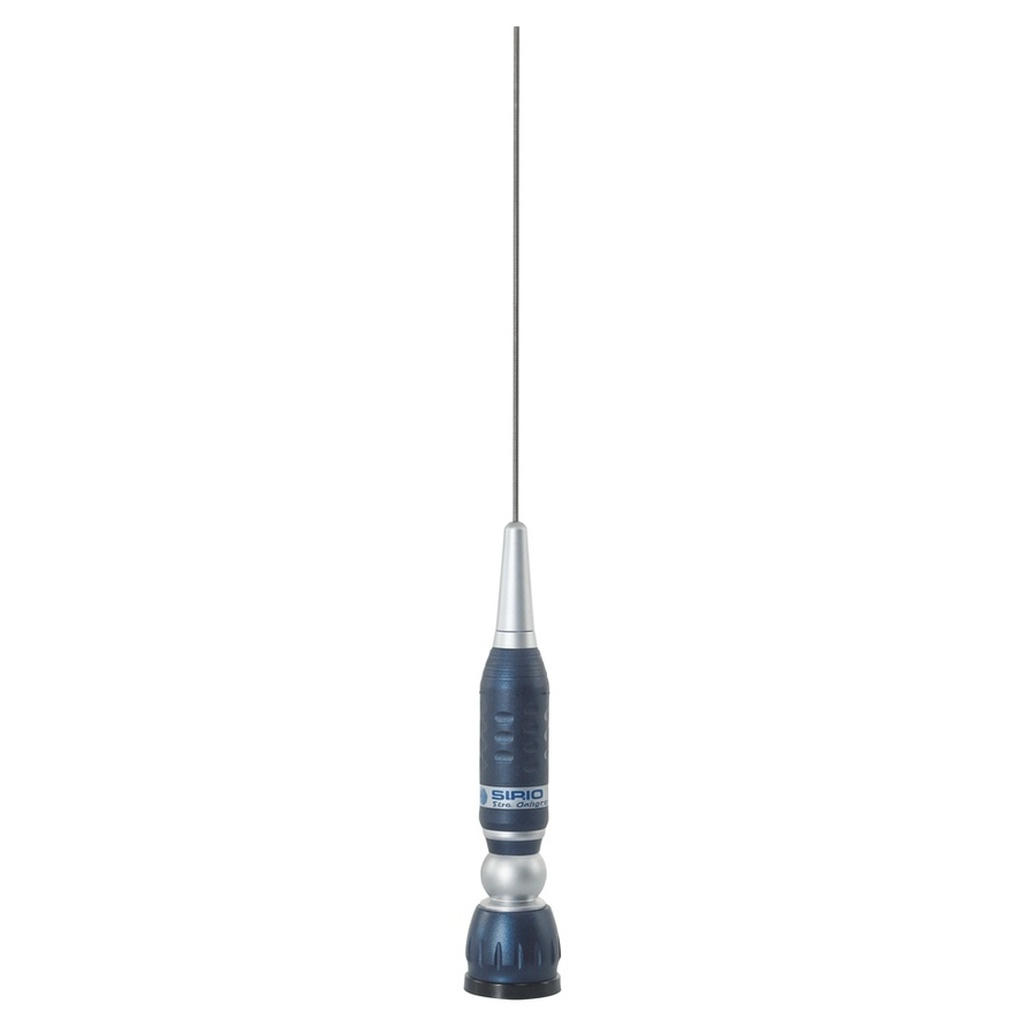

Антенна автомобильная Sirio Turbo Blue Line LB D 42,5-51,5 МГц на врезном основании
Sirio Turbo Blue Line LB D низкочастотная Low Band (LB) антенна типа D на врезном основании N для частотного диапазона 42,5-51,5 МГц. Возимая Low Band (LB) антенна ведёт приём и передачу вместе с автомобильной радиостанцией служебной связи. Согласование держится в полосе 3,1 МГц, дальше КСВ растёт. Подстройку ведут подрезкой излучателя малыми шагами с контролем КСВ на крайних каналах сетки. Значение КСВ 1,2 в точке резонанса означает 99 % излучённой и 1 % отражённой мощности. Предел по мощности 200 Вт покрывает выход автомобильных станций. Заземление по постоянному току отводит статику с полотна на кузов.

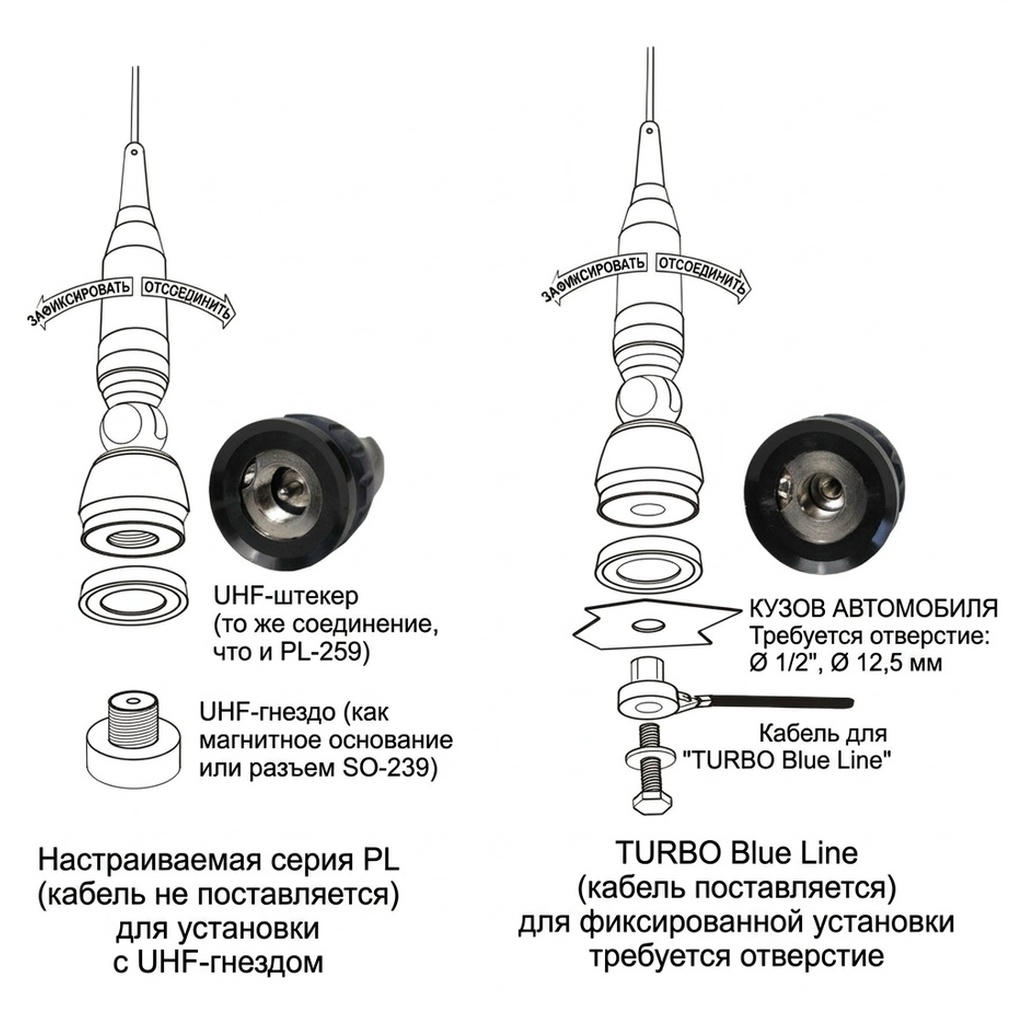

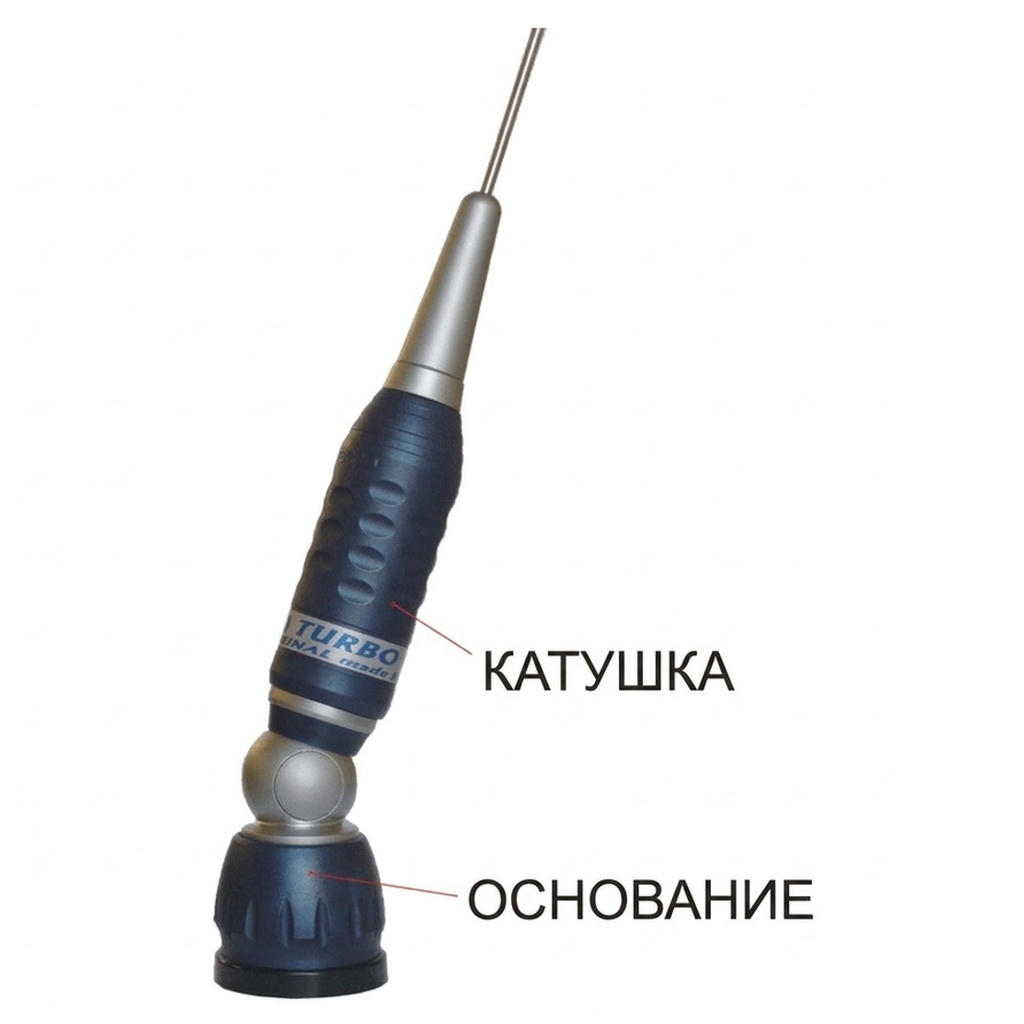

В сборке штырь из нержавеющей стали 17/7 PH, металлические детали из хромированной латуни, ниже стоит четвертьволновый излучатель с согласующей катушкой в основании Turbo Blue Line. Общий габарит Sirio Turbo Blue Line LB D по вертикали 145 см. Врезное основание встаёт в отверстие диаметром 1,25 см, площадку под ним зачищают до металла. Штатный отрезок 5 м RG 58 укорачивают по месту, на конец ставят PL-259. Угол штыря меняет шарнир с наклоном на 90 градусов без инструмента. Быстросъёмный узел позволяет убрать штырь перед мойкой за секунду. Электрический контакт с кузовом проверяют до подключения станции, ища непрерывность между гайкой PL-259 и массой.
Совместимость с радиостанциями
- Автомобильные радиостанции низкочастотного Low Band (LB) 30-50 МГц с гнездом SO-239
Рекомендации по применению
Антенна Sirio Turbo Blue Line LB D подходит для автопарков, курьерских служб и дорожных бригад и других задач, где нужна устойчивая связь в дороге. Компромисс между габаритом и дальностью подходит для смешанного парка. Профессиональная сборка антенны рассчитана на годы под дождём и реагентами.
Комплектация
- Антенна Sirio Turbo Blue Line LB D
- Основание Turbo Blue Line
- Кабель 4 м RG 58 (до 300 Вт)
- Инструкция
