Name: DIAMOND BC100
Brand: Diamond
SKU: 22892
Availability: InStock

Содержание

Антенна базовая вертикальная DIAMOND BC100 134-174 МГц с усилением 4,5 дБи

DIAMOND BC100, вертикальная антенна длиной 5/8 волны, работает в составе базовых станций и ретрансляторов диапазона 134-174 МГц. Участок охватывает профессиональную подвижную связь VHF и любительский диапазон 2 м. Удлинённый до 5/8 волны излучатель прижимает излучение к горизонту, и усиление достигает 4,5 дБи. Диаграмма в горизонтальной плоскости круговая, ориентировать антенну при монтаже не нужно. Допустимая мощность 200 Вт перекрывает выходную мощность типовых базовых радиостанций. Волновое сопротивление 50 Ом согласуется со стандартным коаксиальным фидером.

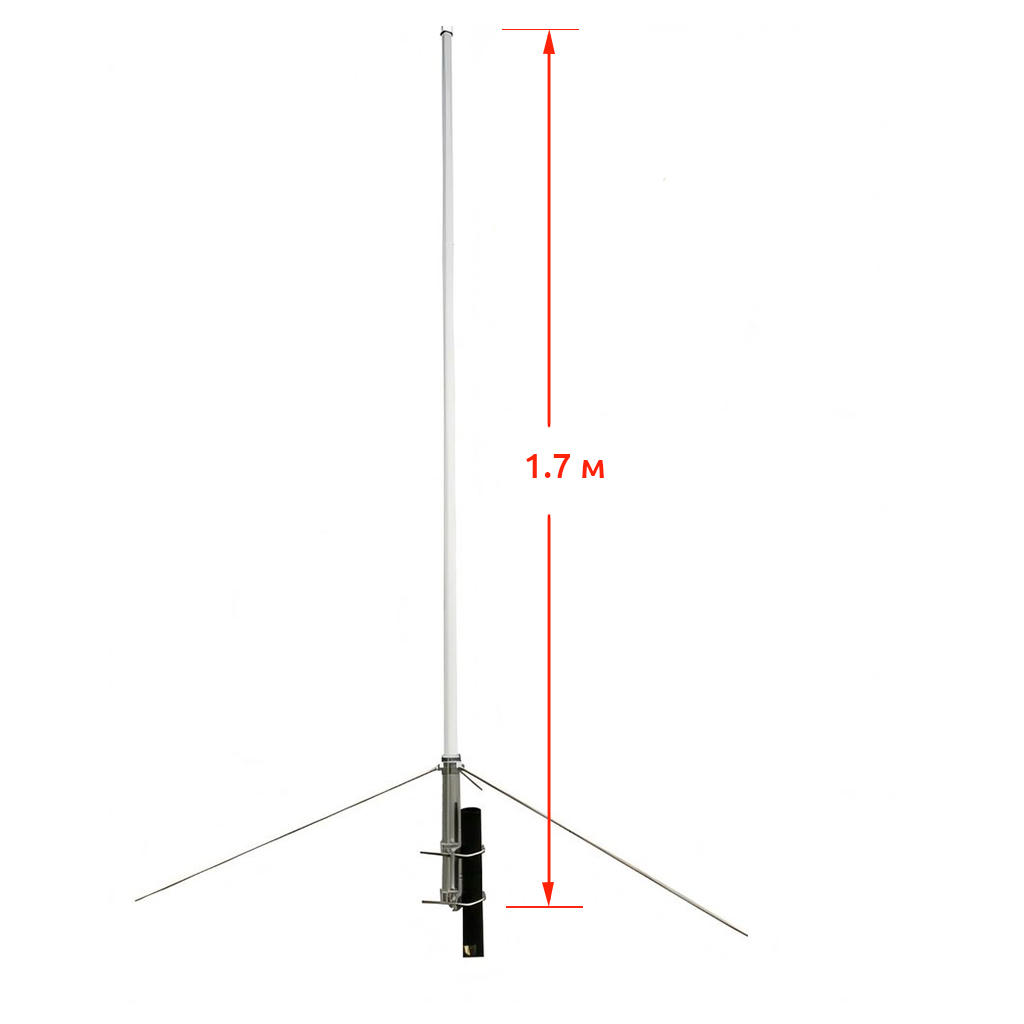

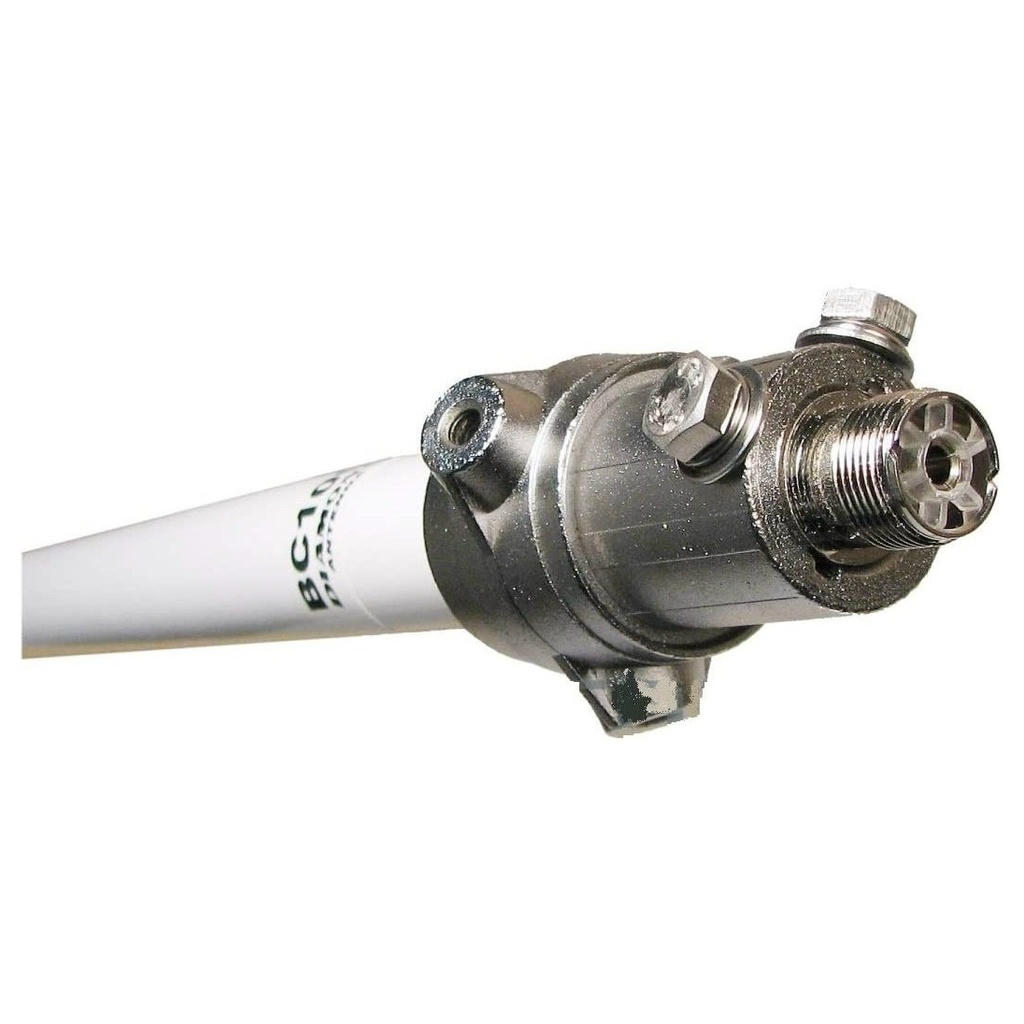

Высота антенны 1,7 м. Поляризация вертикальная, и полотно выставляют строго по отвесу, наклон разворачивает диаграмму. Подключение идёт через гнездо SO-239. Позицию DIAMOND BC100 выносят выше конька крыши и соседних антенн, чтобы металл не заслонял часть азимутов. Разъём после стыковки закрывают липкой лентой. Защиту от грозовых наведений берут на себя заземление мачты и разрядник в тракте.

Совместимость

Базовые станции и ретрансляторы диапазона VHF 134-174 МГц
Грозоразрядник DIAMOND SP1000 на DC-1000 МГц с разъёмами SO-239
Фидерные тракты 50 Ом с разъёмом PL-259

Комплектация

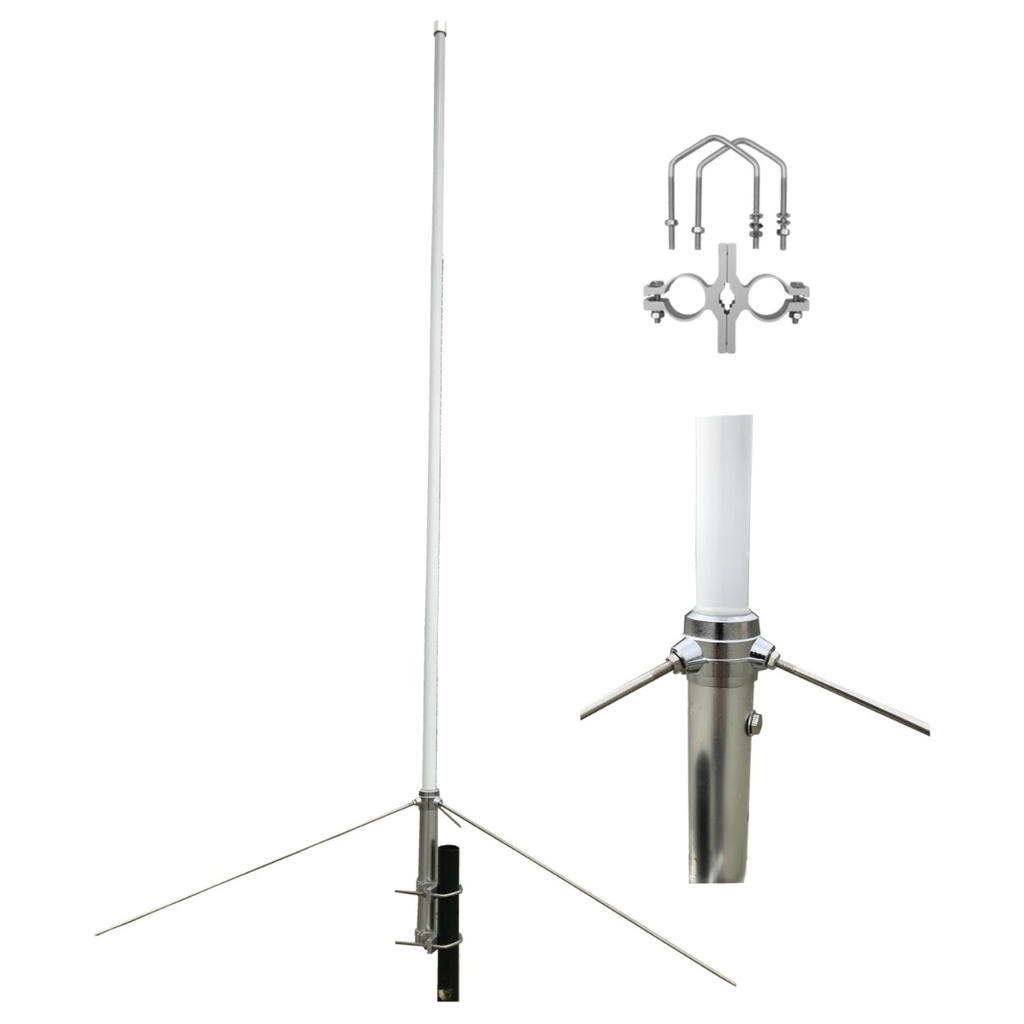

Антенна DIAMOND BC100

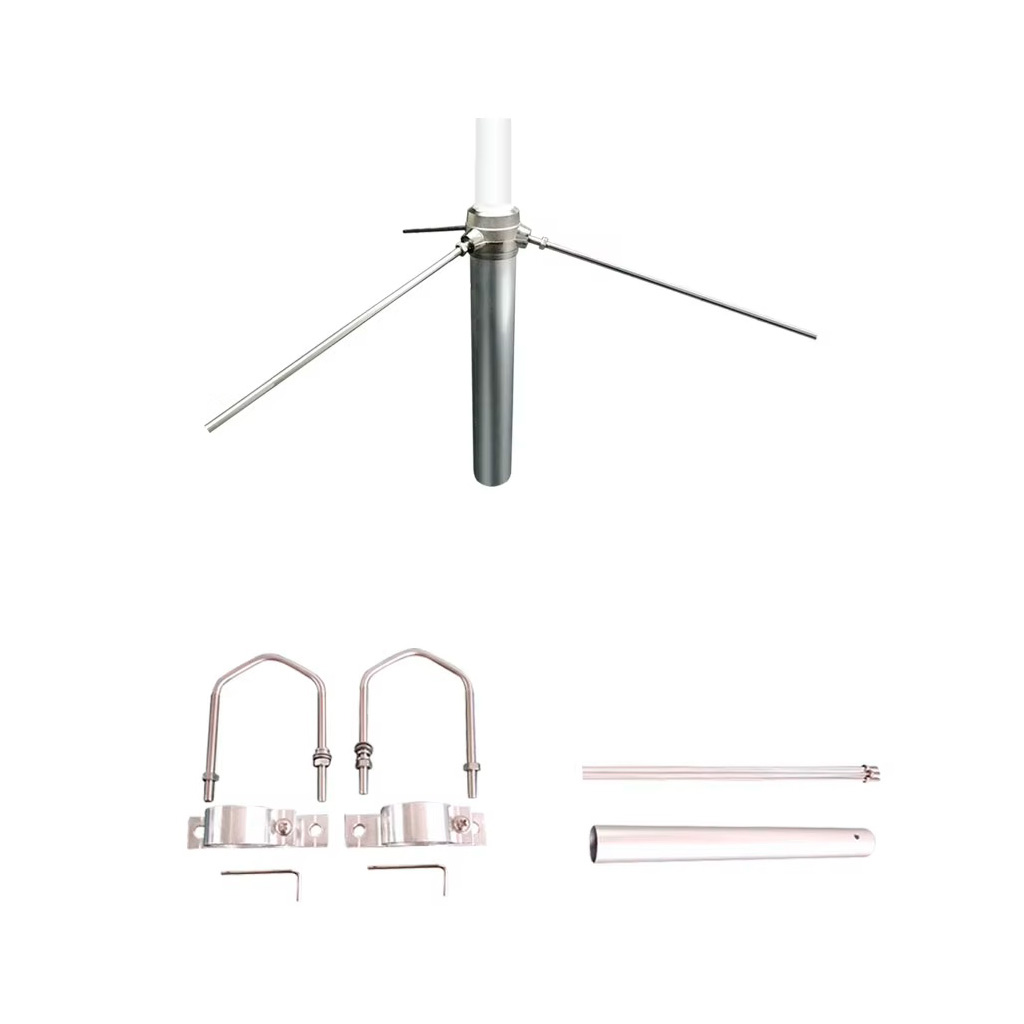

Крепёжные элементы

Характеристики

Диапазон частот, МГц	136-174
Усиление, дБ	4.5
Допустимая мощность, Вт	200
Входное сопротивление, Ом	50
Тип разъема	SO-239
