ARKON Arma v2 SR25L

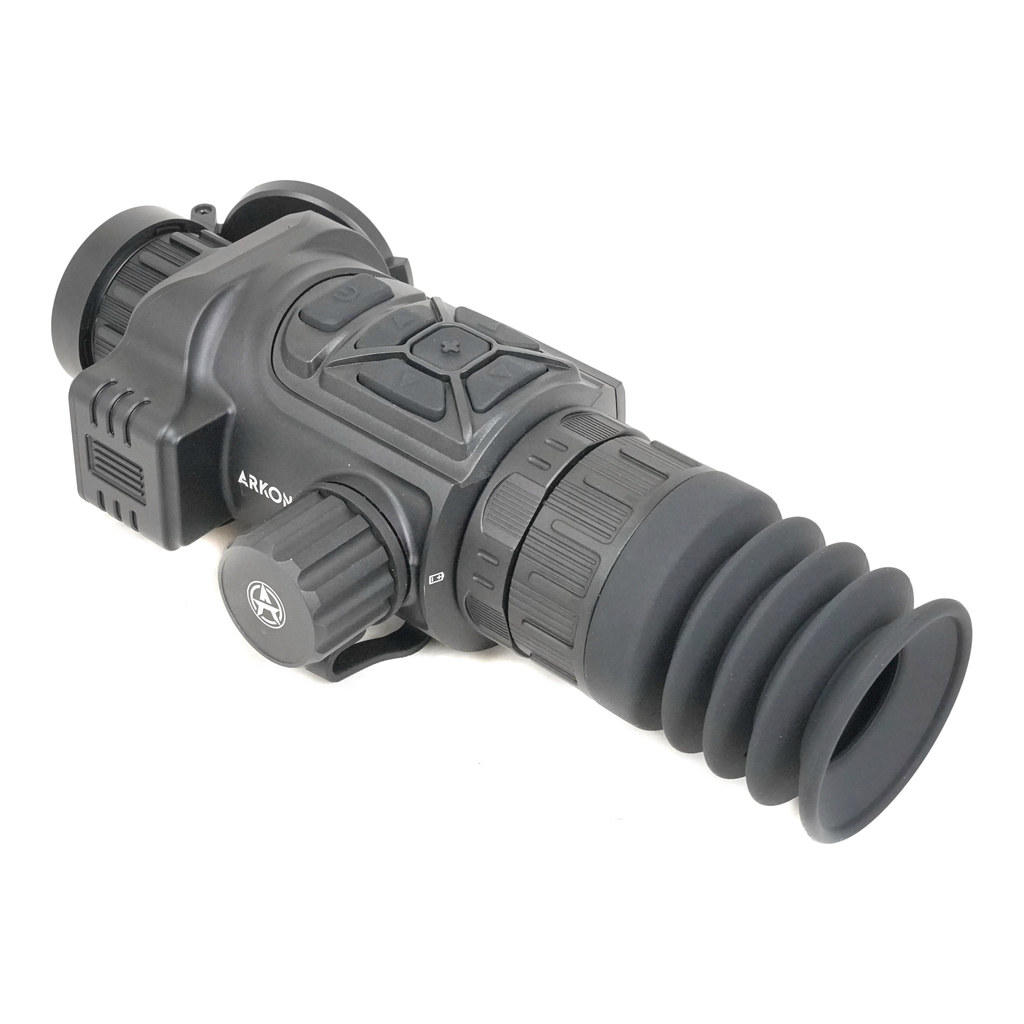

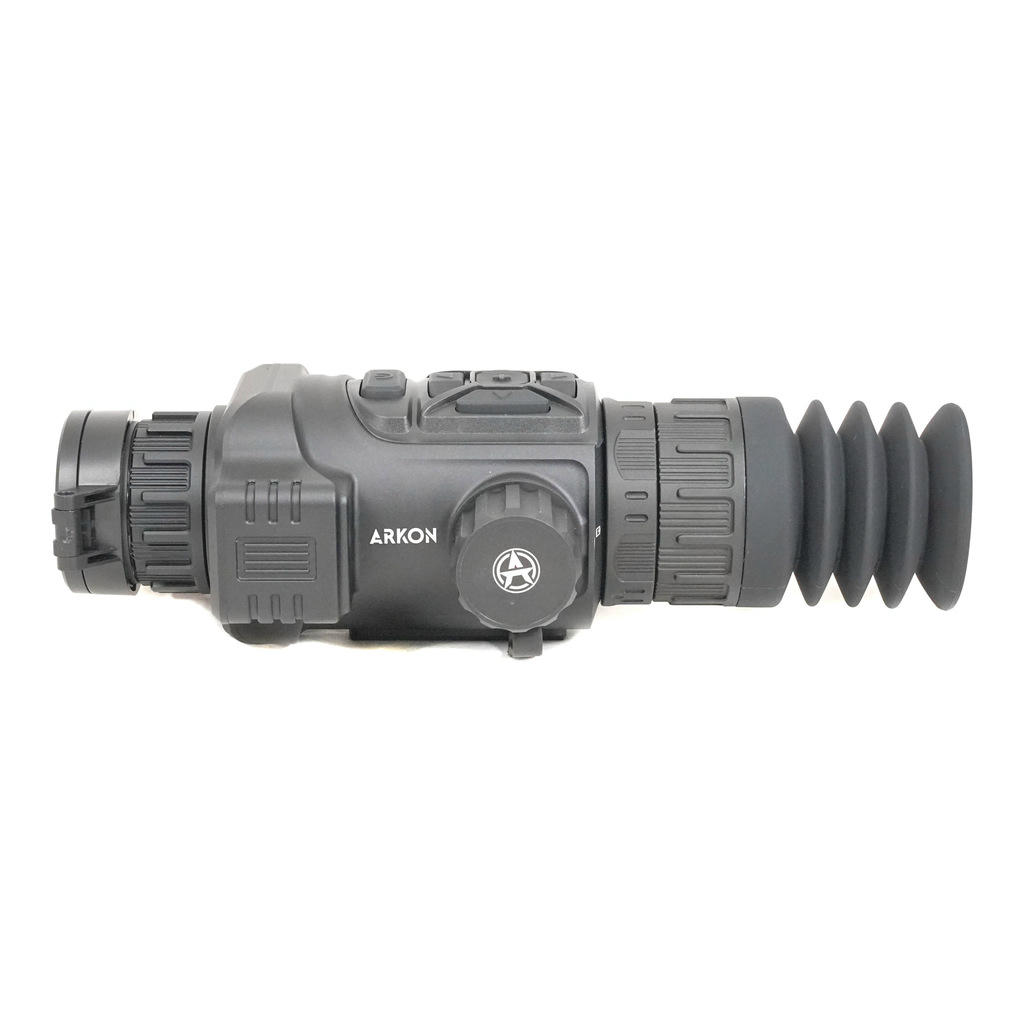

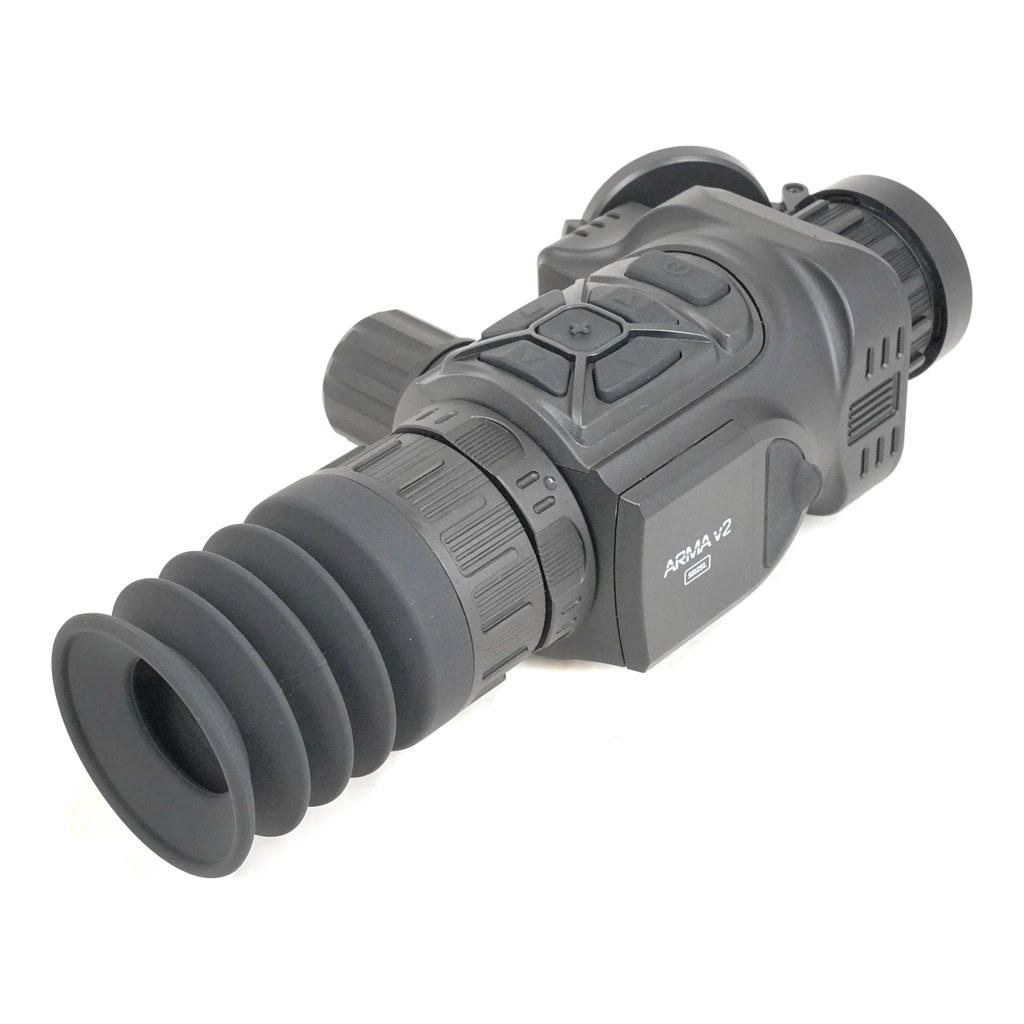

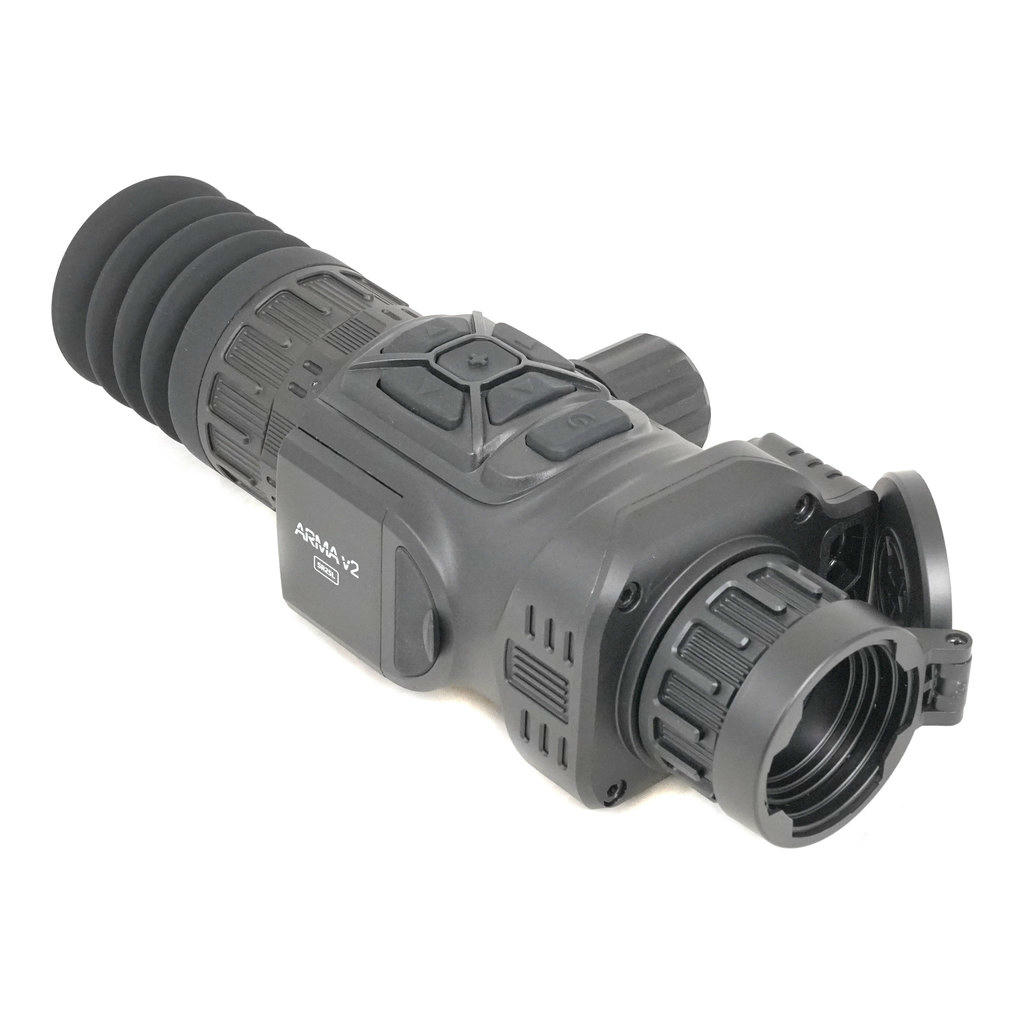

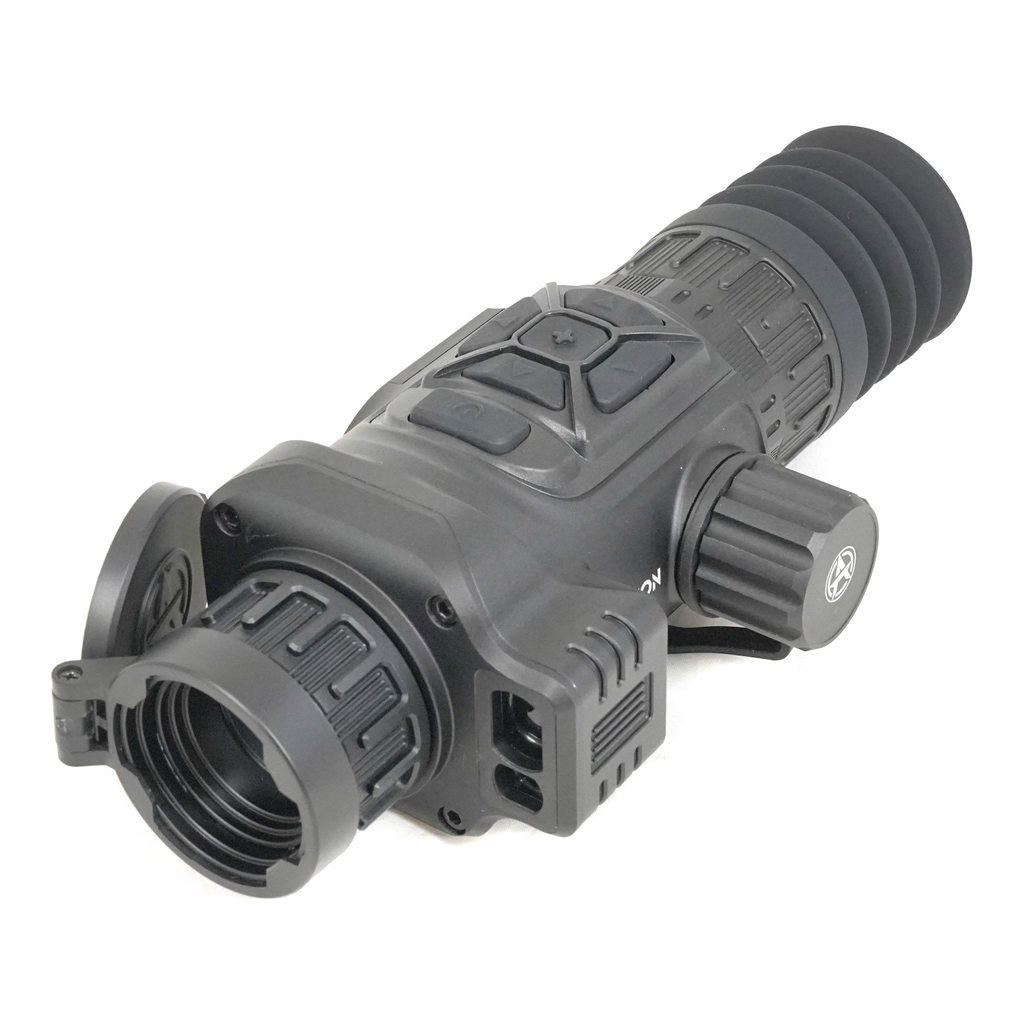

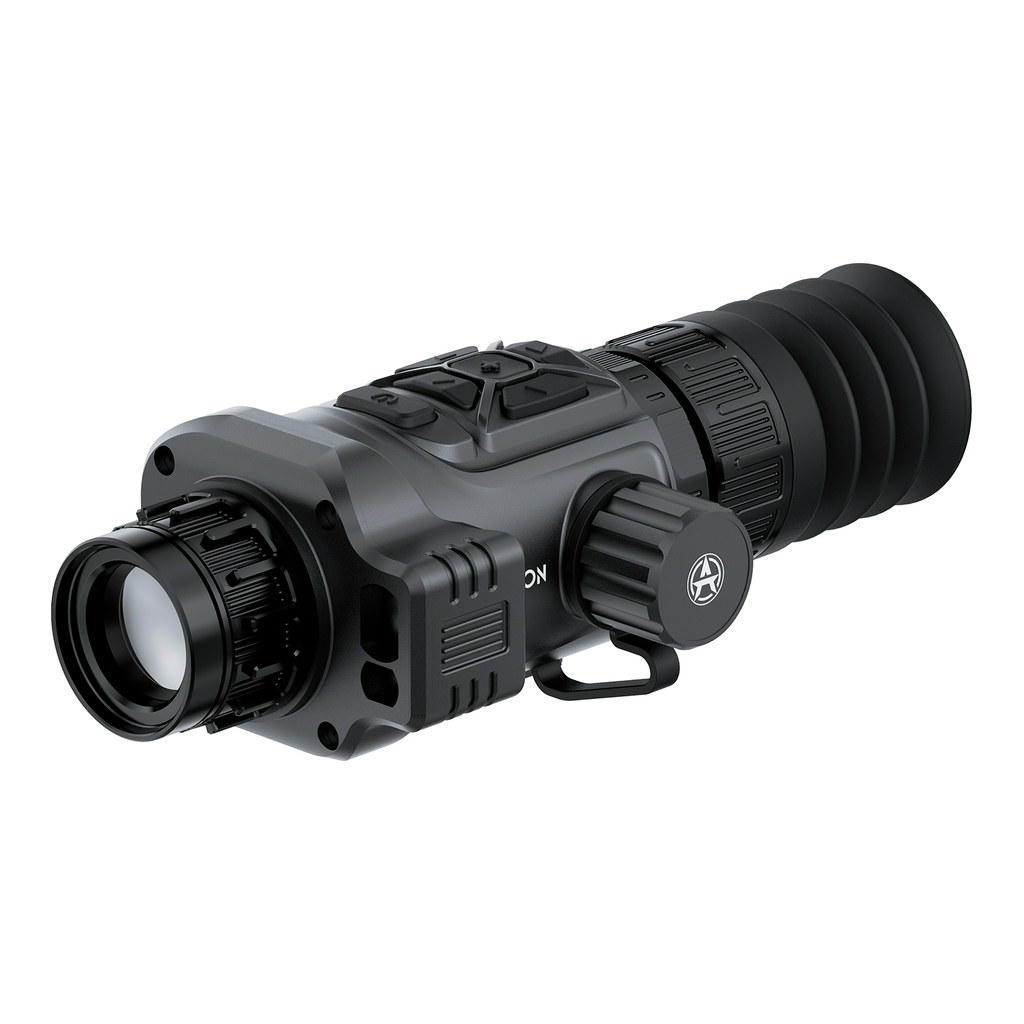

Тепловизионный прицел ARKON Arma v2 SR25L с лазерным дальномером

ARKON Arma v2 SR25L относится к серии Arma v2 и занимает позицию в начальном сегменте тепловизионных прицелов бренда. Устройство оснащено сенсором с разрешением 256×192, лазерным дальномером на 1200 м и баллистическим калькулятором. Модель предназначена для ночной охоты из засидки и с подхода на коротких и средних дистанциях, обеспечивая обнаружение цели ростового типа на расстоянии до 1180 метров.

Тепловизионный сенсор

Тепловизор ARKON Arma v2 SR25L построен на неохлаждаемом микроболометре VOx на основе оксида ванадия с разрешением детектора 256×192 пикселей и шагом пикселя 12 мкм. Матрица 256×192 с шагом 12 мкм формирует картинку с плотной упаковкой пикселей при компактном объективе. Температурная чувствительность NETD ≤25 мК фиксирует малые перепады температуры, и контур теплокровной цели остаётся читаемым в дождь, туман и при низком термоконтрасте. Болометр регистрирует тепловое излучение объектов в спектральном диапазоне длинноволнового инфракрасного излучения и ведёт пассивное наблюдение без подсветки и в полной темноте, что упрощает обнаружение теплокровных животных. Частота обновления кадров 50 Гц прорисовывает движущуюся цель без смазывания.

Германиевый объектив

Прицел оснащён германиевым объективом с фокусным расстоянием 25 мм, диаметром объектива 25 мм и светосилой F1.0. Поле зрения составляет 7,0° × 5,4°. Фокусировка выполняется вручную кольцом на объективе, резкость подстраивается под дистанцию до цели.

Оптическое и цифровое увеличение

Базовое оптическое увеличение составляет 3,1х, цифровой зум переключается ступенями ×1, ×2 и ×4. Кратность 3,1х на старте позволяет разглядеть силуэт зверя без включения цифрового зума, а шаг ×4 даёт общее увеличение 12,4х для уточнения цели перед выстрелом. Функция картинка-в-картинке (PiP) выводит увеличенное окно центральной зоны поверх общей сцены, положение окна выбирается в одном из шести углов экрана.

Обработка изображения и калибровка

Калибровка детектора выполняется в ручном, автоматическом и полуавтоматическом режимах. Автоматический и полуавтоматический режимы задействуют шторку ИК-модуля, ручной режим проходит при закрытом объективе без щелчка шторки. Четыре визуальных режима (Стандартный, Город, Лес и Пользовательский) меняют обработку теплового сигнала, в пользовательском режиме настраиваются детализация от 0 до 10 и шумоподавление от 0 до 15. Отдельно доступны отслеживание горячей точки и ручная коррекция битых пикселей.

Дисплей и окуляр

Изображение выводится на OLED-дисплей диагональю 0,37 дюйма с разрешением 1280×1024 пикселей. Яркость дисплея, яркость и контраст сенсора регулируются по 10 уровням. Диоптрийная настройка окуляра работает в диапазоне от −6 до +4 дптр, а резиновый наглазник отсекает засветку глаза от экрана.

Цветовые палитры

Тепловая картинка отображается в семи цветовых палитрах, которые переключаются кнопкой в режиме наблюдения.

• Горячий белый
• Горячий чёрный
• Горячий красный
• Радужный
• Раскалённое железо
• Холодные оттенки
• Инфракрасный

Прицельные сетки

В памяти прицела шесть прицельных сеток, каждая окрашивается в один из шести цветов (белый, чёрный, красный, зелёный, синий, бирюзовый). Шесть пристрелочных профилей A–F рассчитаны на разное оружие, внутри каждого доступно пять субпрофилей под разные патроны и дистанции. Пристрелка выполняется перемещением сетки по осям X и Y, функция стоп-кадра фиксирует изображение и позволяет пристрелять прицел одним выстрелом.

Встроенный лазерный дальномер

Лазерный дальномер (LRF) с длиной волны 905 нм измеряет расстояние до цели в диапазоне от 10 до 1200 метров. Замер запускается коротким нажатием кнопки, значение выводится в метрах на дисплей. Измеренная дистанция сразу передаётся в баллистический калькулятор, и марка прогнозной точки попадания смещается без ручного ввода.

Баллистический калькулятор

Баллистический калькулятор строит траекторию пули по калибровочным точкам на дистанциях 30, 60, 80, 100, 150, 200, 250, 300, 400, 500 и 600 метров и рассчитывает точку попадания на дистанции, измеренной дальномером, или на дистанции, введённой вручную. Встроенный акселерометр в реальном времени учитывает угол места цели и показывает угол завала оружия. Ручной ввод дистанции идёт с шагом 1, 10 и 100 метров, поправки вводятся в тысячных, сантиметрах или пикселях дисплея. Для калибровки предназначена сетка №9 с разметкой в MRAD и полумилами.

Съёмка, связь и память

Фотосъёмка и запись видео выполняются на встроенную память 4 ГБ, длительность одного видеофайла задаётся от 5 до 30 минут. Передача изображения на смартфон идёт через модуль Wi-Fi и фирменное приложение, из приложения доступны съёмка, калибровка, зум и выбор палитры. Видеовыход CVBS через кабель USB-RCA подключает внешний рекордер или монитор.

Питание

Питание обеспечивает сменный литий-ионный аккумулятор 18500 или 18650 в батарейном отсеке с резьбовой крышкой. Время работы с включённым модулем Wi-Fi составляет до 5 часов. Через USB-порт Type-C прибор работает от внешнего источника 5 В, а зарядка аккумулятора проходит прямо в приборе, а «горячая» замена аккумулятора проходит без выключения и сброса настроек.

Корпус, защита и крепление

Корпус из алюминиевого сплава имеет степень защиты IP66, обеспечивающую пылезащиту, влагозащиту и стабильную работу при осадках в диапазоне рабочих температур от −20 до +60 °C. Ударостойкость конструкции рассчитана на нагрузку до 1000 g. Габариты прибора составляют 204 × 93 × 65 мм, масса 645 г, предусмотрено крепление на планки Weaver/Picatinny.

Дальность действия

Дальность обнаружения ростовой фигуры составляет до 1180 метров, дальность идентификации ростовой фигуры до 295 метров по данным производителя. Фактическая дистанция распознавания зависит от размера объекта, погодных условий и термоконтраста и оценивается по методологии DRI.

Комплектация

• Тепловизионный прицел ARKON Arma v2 SR25L
• Аккумулятор 18650
• Кабель USB Type-C
• Салфетка для чистки оптики
• Кейс для переноски
• Руководство по эксплуатации
• Гарантийный талон
