Name: DIAMOND CX310A
Brand: Diamond
SKU: diamond-cx310a
Availability: InStock

Содержание

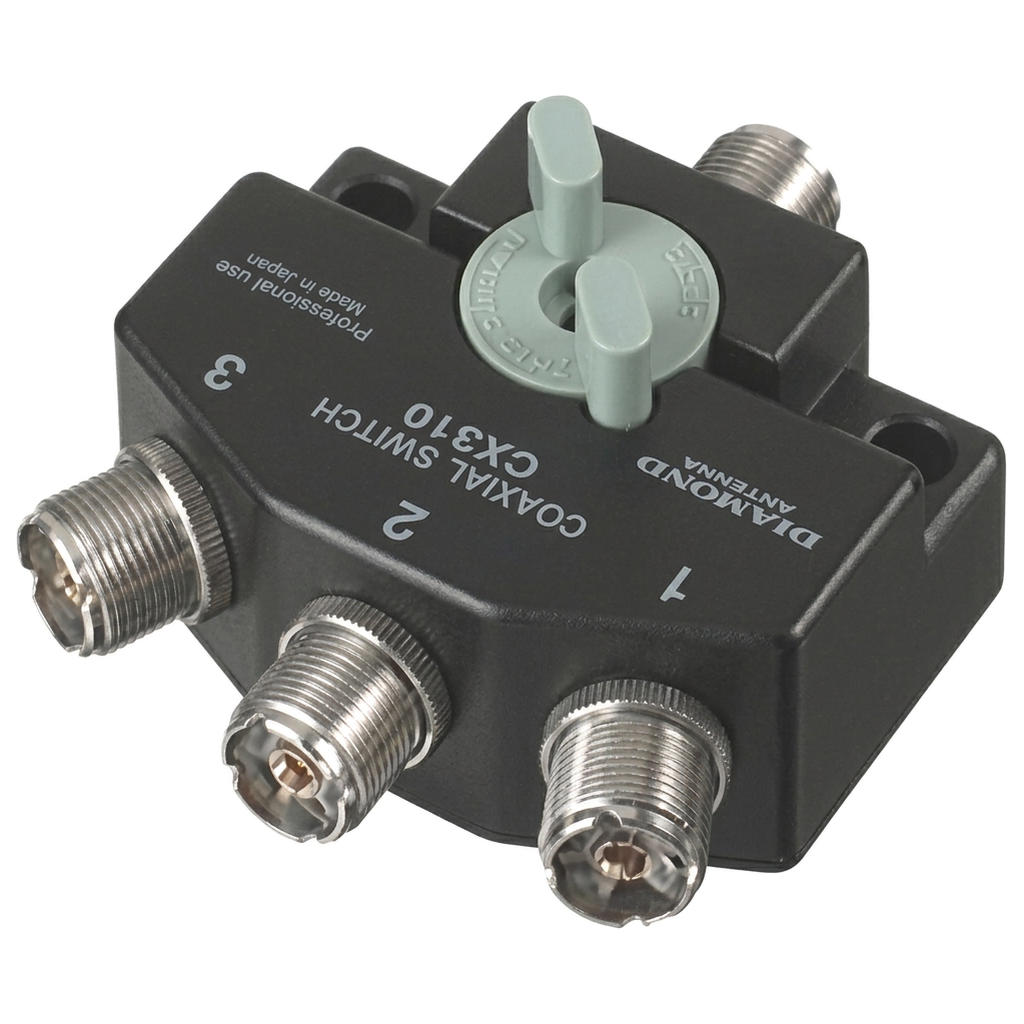

Трёхпозиционный антенный переключатель DIAMOND CX310A для КВ и УКВ

Переключатель DIAMOND CX310A соединяет общий вход с одной из трёх линий, будь то антенны или трансиверы. Так одна радиостанция получает выбор из трёх антенн без перестыковки разъёмов.

CX310A охватывает DC-800 МГц. Допустимая мощность при КСВ до 1.2 составляет 1.5 кВт на DC-30 МГц, 1 кВт на 30-150 МГц и 500 Вт на 150-800 МГц. Собственный КСВ 1.25 до 500 МГц и 1.35 выше, потери 0.25 и 0.3 дБ, развязка 55 и 50 дБ соответственно.

Корпус DIAMOND CX310A 80x41x61 мм, масса 575 г. Четыре гнезда SO-239 рассчитаны на штекеры PL-259, волновое сопротивление 50 Ом. Положение переключают при выключенной передаче.

Совместимое оборудование

КВ-трансиверы мощностью до 1.5 кВт с разъёмом SO-239
Мобильные и базовые радиостанции VHF/UHF до 500 Вт
Многодиапазонные антенны DIAMOND с фидером на PL-259
Эквивалент нагрузки DIAMOND DL50A

Комплектация

Антенный переключатель DIAMOND CX310A
Инструкция по эксплуатации

Характеристики

Диапазон частот, МГц	0-800
Максимальная мощность	1.5 кВт (DC-30 МГц), 1 кВт (30-150 МГц), 500 Вт (150-800 МГц)
КСВ, не более	1.25 (DC-500 МГц), 1.35 (500-800 МГц)
Вносимые потери, дБ	0.25 (DC-500 МГц), 0.3 (500-800 МГц)
Развязка, дБ	55 (DC-500 МГц), 50 (500-800 МГц)
Тип разъёма	SO-239
Волновое сопротивление, Ом	50
Габариты, мм	80x41x61
Масса, г	575
