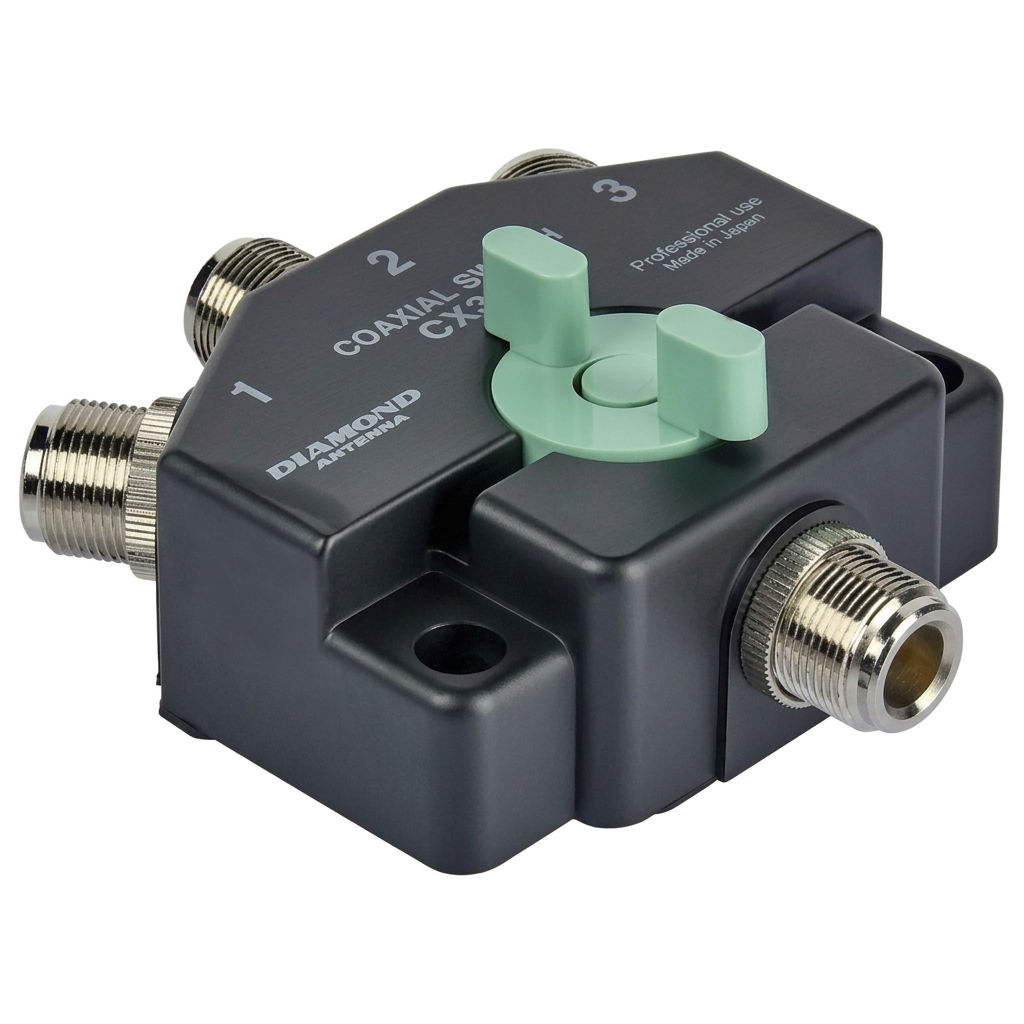

Антенный переключатель DIAMOND CX310N на три порта с разъёмами N до 1500 МГц

DIAMOND CX310N подключает общий порт к одной из трёх антенн или трансиверов по разъёмам N. Ручной коммутатор упрощает работу станции с несколькими антенными системами до 1500 МГц.

Рабочая полоса CX310N DC-1500 МГц. При КСВ до 1.2 допускается 1.5 кВт на DC-30 МГц, 1 кВт на 30-150 МГц, 500 Вт на 150-500 МГц, 250 Вт на 500-1000 МГц и 150 Вт на 1000-1500 МГц. КСВ 1.15 до 500 МГц и 1.35 выше, потери 0.15 и 0.4 дБ, развязка 60 и 55 дБ.

Габариты DIAMOND CX310N 80x41x61 мм, масса 600 г, все разъёмы N-гнёзда. Тракт 50 Ом. Переключение выполняют без передачи, свободные выходы желательно нагружать.

Совместимое оборудование

УКВ трансиверы и ретрансляторы с кабелями на N-штекерах
Антенны 144, 430 и 1200 МГц
КВ-трансиверы до 1.5 кВт через фидер с разъёмами N
Эквивалент нагрузки DIAMOND DL50N

Комплектация

Антенный переключатель DIAMOND CX310N
Инструкция по эксплуатации

Характеристики

Диапазон частот, МГц	0-1500
Максимальная мощность	1.5 кВт (DC-30 МГц), 1 кВт (30-150 МГц), 500 Вт (150-500 МГц), 250 Вт (500-1000 МГц), 150 Вт (1000-1500 МГц)
КСВ, не более	1.15 (DC-500 МГц), 1.35 (500-1500 МГц)
Вносимые потери, дБ	0.15 (DC-500 МГц), 0.4 (500-1500 МГц)
Развязка, дБ	60 (DC-500 МГц), 55 (500-1500 МГц)
Тип разъёма	N-гнездо
Волновое сопротивление, Ом	50
Габариты, мм	80x41x61
Масса, г	600
