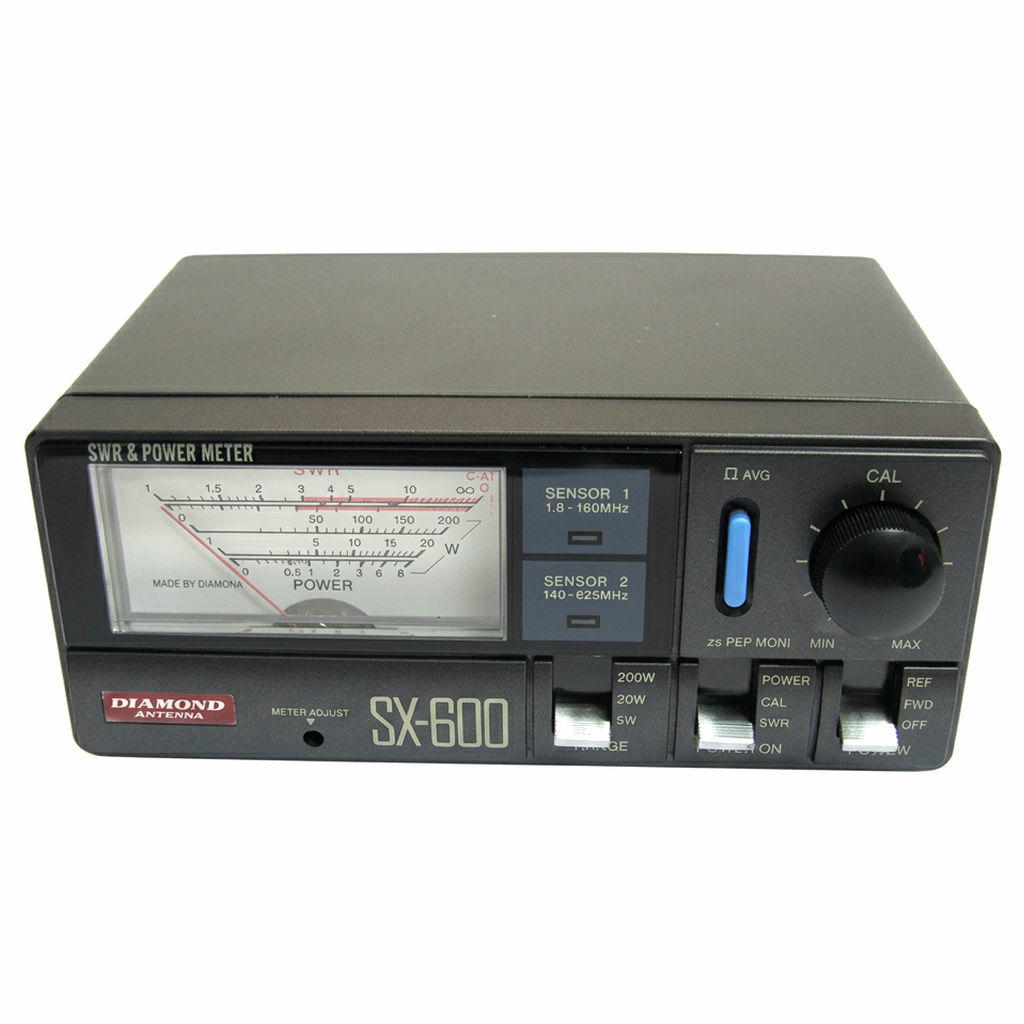

Измеритель КСВ и мощности DIAMOND SX600 с двумя датчиками КВ и УКВ

DIAMOND SX600 объединяет в одном корпусе два проходных датчика: S1 на 1.8-160 МГц и S2 на 140-525 МГц. Прибор ставят между трансивером и антенной, шкала показывает падающую и отражённую мощность, а также КСВ. Светодиод отмечает, какой датчик выбран.

SX600 измеряет на пределах 5, 20 и 200 Вт с точностью ±10 %. Длительная мощность: до 150 Вт на S2 в полосе 140-220 МГц, до 100 Вт на S1 (1.8-100 МГц) и S2 (400-525 МГц), до 70 Вт на S1 в полосе 100-160 МГц. Минимум для отсчёта КСВ 1 Вт на S1 и 4 Вт на S2. Вносимые потери не более 0.2 дБ (S1) и 0.3 дБ (S2).

Масса DIAMOND SX600 630 г, корпус 155x63x103 мм, коаксиальные разъёмы SO-239. Режим PEP MONI фиксирует пиковую мощность огибающей сигнала SSB, а питание 13.8 В подаётся только на подсветку шкалы.

Совместимое оборудование

КВ-трансиверы и радиостанции 50 МГц мощностью до 100 Вт
УКВ-радиостанции 144 МГц до 150 Вт и 430 МГц до 100 Вт
Многодиапазонные трансиверы КВ/УКВ с выходами SO-239
Антенны DIAMOND КВ и VHF/UHF с фидером 50 Ом

Комплектация

Измеритель КСВ и мощности DIAMOND SX600
Инструкция по эксплуатации

Характеристики

Диапазон частот, МГц	1.8-160, 140-525
Пределы измерения мощности, Вт	5 / 20 / 200
Точность измерения	±10 %
Мин. мощность для измерения КСВ, Вт	1 (S1) / 4 (S2)
Вносимые потери, дБ	0.2 (S1) / 0.3 (S2)
Измеряемые параметры	Прямая и отражённая мощность, КСВ, PEP
Тип разъёма	SO-239
Волновое сопротивление, Ом	50
Габариты, мм	155x63x103
Масса, г	630
