Дуплексеры DPRE4-6-2m 144-146 МГц

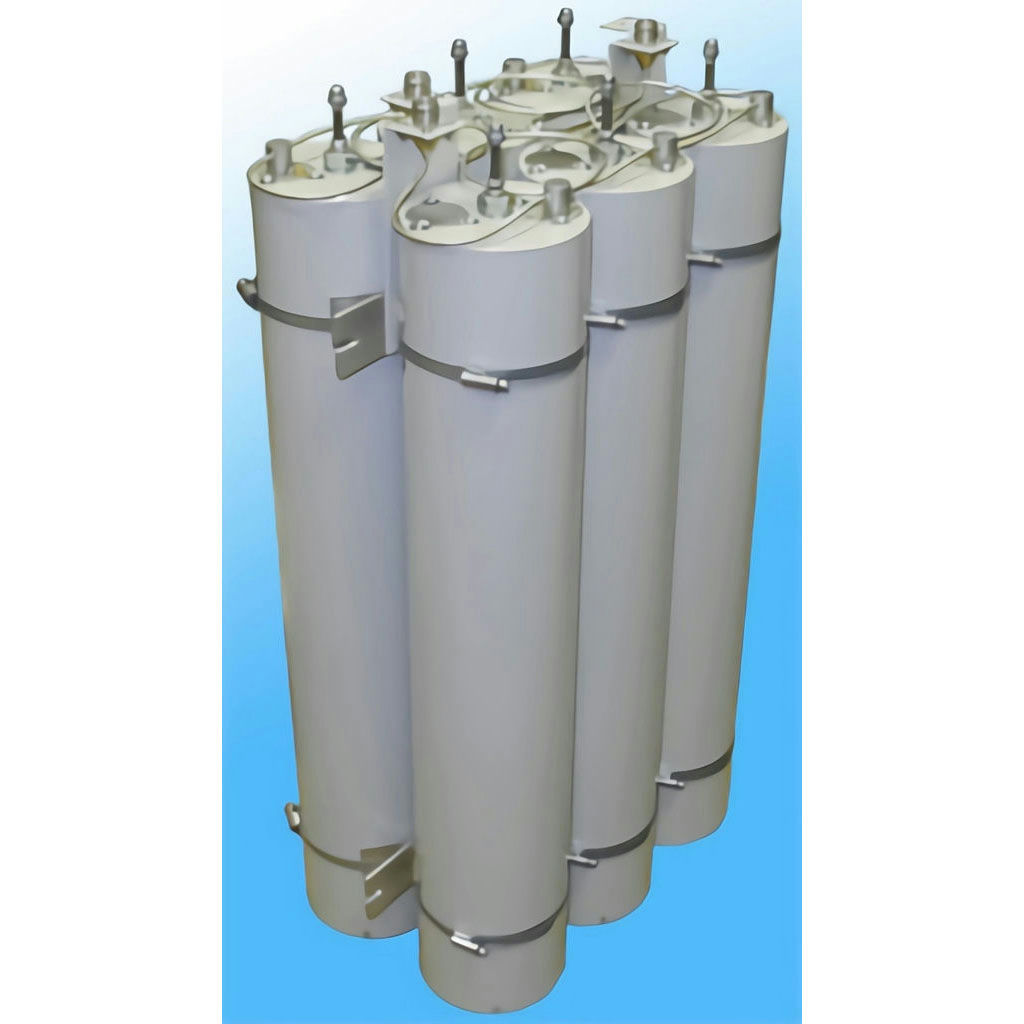

Дуплексер Radial DPRE4-6-2m для любительских систем связи двухметрового диапазона

Специализированный разделитель каналов обеспечивает работу в любительском диапазоне 144-146 МГц с частотным разносом 0.6 МГц. Устройство оптимизировано для применения в любительских ретрансляторах и системах связи.

Конструкция обеспечивает высокую развязку 90 дБ между каналами при вносимых потерях 2 дБ. Поддерживает проходную мощность до 200 Вт, что соответствует требованиям большинства любительских радиостанций.

В основе конструкции – шесть 4-дюймовых резонаторов с электрической длиной 1/4λ, размещенных в корпусе 800x480x350 мм. Использование качественных материалов и специальная конструкция обеспечивают стабильную работу при температурах от -30 до +60°C. Масса устройства составляет 22.7 кг.

Дуплексер предназначен для работы в составе любительских ретрансляторов двухметрового диапазона. Волновое сопротивление 50 Ом и КСВ не более 1.5 обеспечивают оптимальное согласование с типовым радиолюбительским оборудованием.

Комплектация

Дуплексер Радиал DPRE4-6-2m
Технический паспорт
Монтажный комплект

Рабочий диапазон частот, МГц	144-146
Потери (с подстройкой), дБ	2
Разнос TX/RX, МГц	0.6
Проходная мощность, Вт	200
Изоляция не хуже, dB	90
Импеданс, Ом	50
КСВ, не более	1.5
Электрическая длина резонатора	1/4λ
Тип разъёма	N-female
Диаметр, мм (дюймы)	4"
Крепление	19" стойка
Диапазон рабочих температур, °С	от -30 до +60
Габариты, мм	800x480x350
Масса, кг	22.7
