Hytera DS-9300

Двунаправленный усилитель Hytera DS-9300 наружного исполнения

Hytera DS-9300 двунаправленный усилитель сигнала оптической распределительной сети для систем радиосвязи стандартов DMR, TETRA, APCO25 и MPT-1327. Данная модель принимает сигнал донорного блока по оптическому волокну, усиливает его и излучает через сервисную антенну в зоне обслуживания. В обратном направлении блок принимает сигналы абонентских радиостанций и передаёт их по тому же волокну на донорный блок и далее на базовую станцию. Назначение изделия состоит в расширении зоны радиопокрытия базовой станции на участки с ослабленным сигналом.

Рабочие диапазоны составляют 350-400 МГц и 400-470 МГц при полосе 5 МГц, что охватывает сети профессиональной радиосвязи UHF, а канальное исполнение обрабатывает до 16 каналов с полосой 25 кГц. Максимальная выходная мощность в прямом канале равна 37 дБм и определяет размер вторичной зоны обслуживания. Максимальное усиление в прямом канале составляет 50 дБ при кабельном подключении донорного блока и 95 дБ при эфирном, что позволяет компенсировать потери в фидерном тракте и на трассе распространения. Регулировка усиления выполняется в пределах 30 дБ с шагом 1 дБ, погрешность установки не превышает 1 дБ на первых 20 дБ и 1,5 дБ на участке от 21 до 30 дБ, чем задаётся точность настройки уровня под конкретный объект. Коэффициент шума не превышает 5 дБ, чем определяется чувствительность системы в обратном канале. Автоматическая регулировка уровня удерживает изменение выходной мощности в пределах 2 дБ при росте входного сигнала на 10 дБ от максимума, диапазон регулирования составляет не менее 20 дБ. Оптическая линия Hytera DS-9300 рассчитана на дальность не менее 20 км при мощности передатчика от -9,5 до -3 дБм и чувствительности приёмника не хуже -20 дБм, чем определяется предельная длина плеча между аппаратной и точкой установки.

Электропитание Hytera DS-9300 осуществляется от сети переменного тока 90-264 В частотой 50 Гц, широкий допуск по напряжению рассчитан на питание от нестабильной сети объекта. Потребляемая мощность не превышает 100 Вт, значение служит исходным для расчёта источника бесперебойного питания. Подключение к сети выполняется круглым трёхконтактным соединителем, кабель электропитания сечением 3х18 AWG входит в поставку. Заземляющий проводник подключают до подачи питания и снимают после демонтажа, постоянное заземление предохраняет электронику от грозовых наводок.

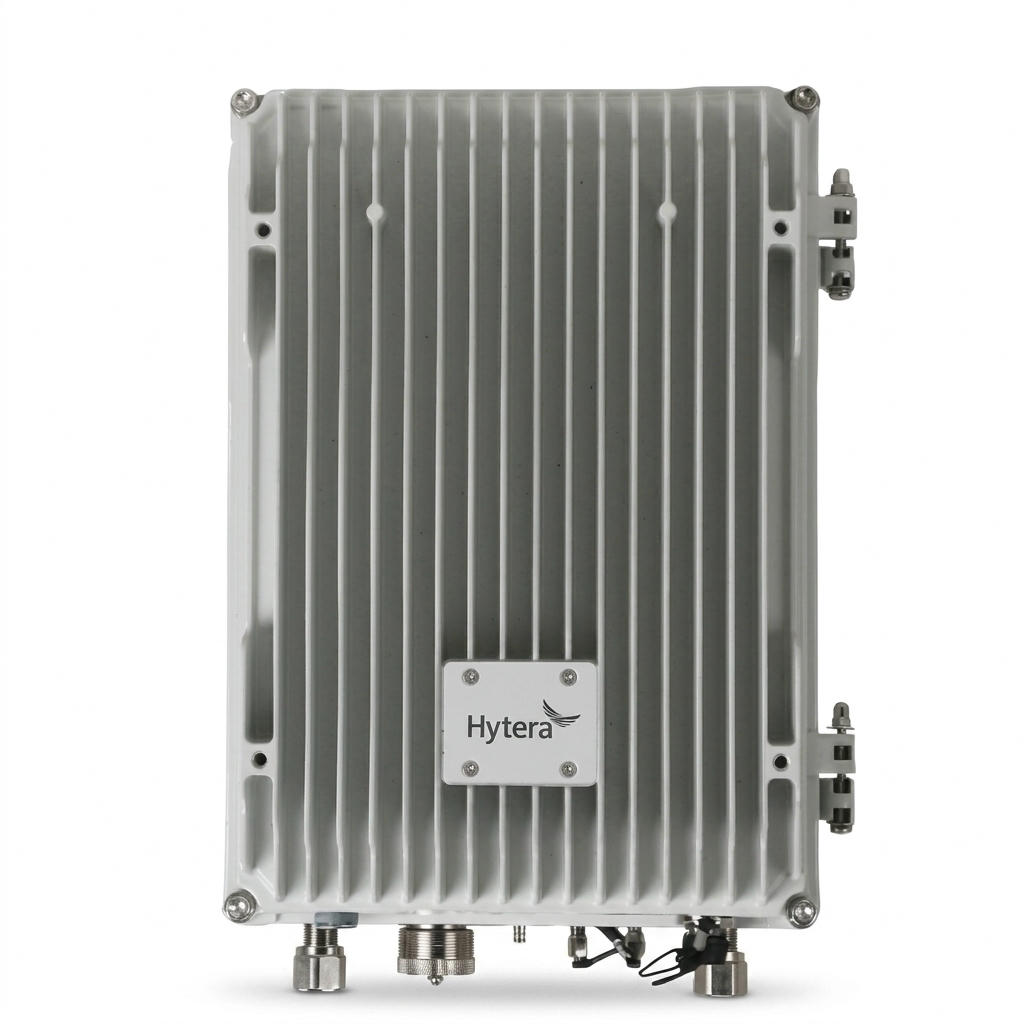

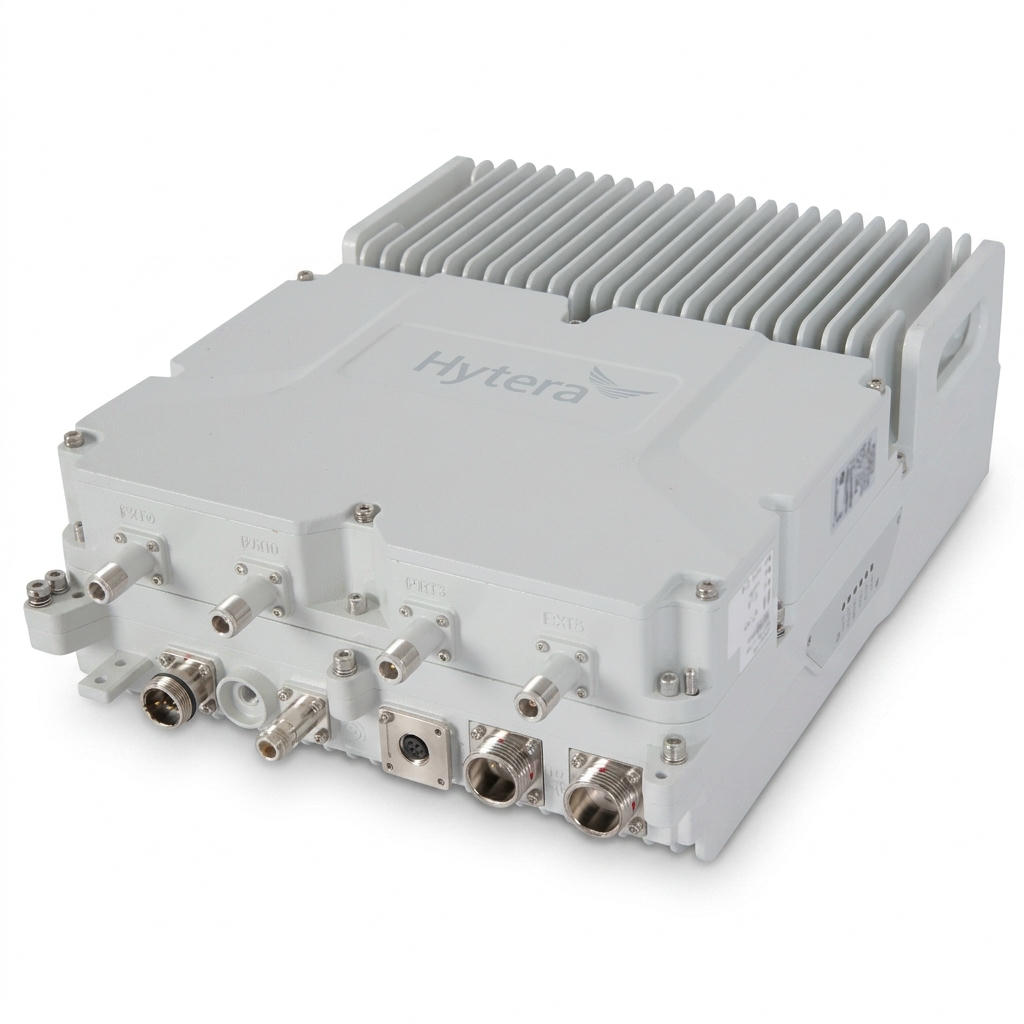

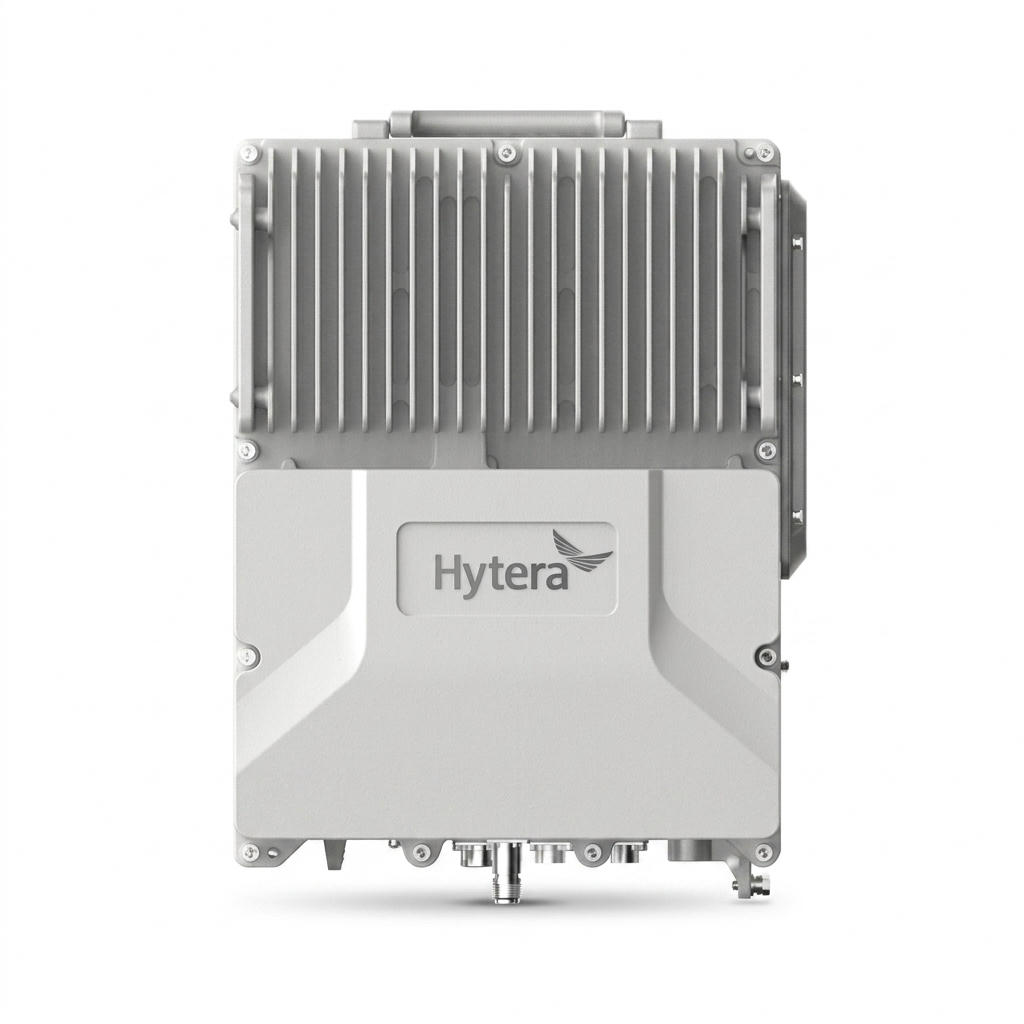

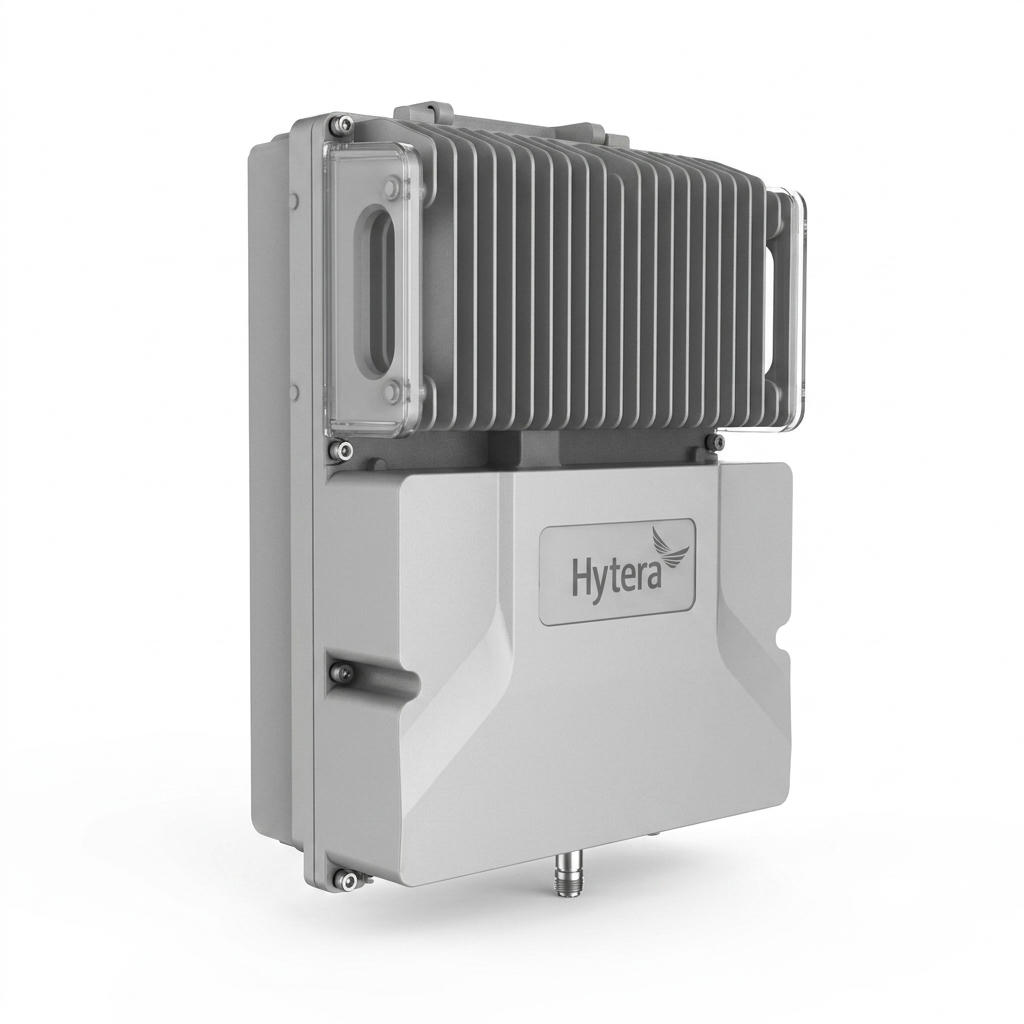

Корпус Hytera DS-9300 выполнен по модульной схеме, защищён от пыли, влаги и солевого тумана и рассчитан на отвод тепла при наружной установке. Габариты блока составляют 385х300х142 мм, монтаж предусмотрен на мачту диаметром от 60 до 114 мм либо на стену задней или левой стороной, что допускает размещение на действующих опорах. Радиочастотный интерфейс MS выполнен разъёмом N-female с волновым сопротивлением 50 Ом и служит для подключения сервисной антенны. Оптические каналы CPRI 0 и CPRI 1 с соединителями LC/UPC принимают сигнал от донорного блока и передают его следующему выносному блоку в цепи, в поставку входят два модуля SFP. Служебные интерфейсы включают сетевой порт RJ45 для удалённого управления, последовательный порт RS232 для локальной отладки, вход внешних аварий EXM и вход контроля смены положения и состояния оптического байпаса LCT.

Класс защиты Hytera DS-9300 соответствует IP65, что допускает эксплуатацию в дождь и снег, временные укрытия применяют на период обслуживания. Диапазон рабочих температур составляет от -25 до +55 °C при относительной влажности не более 95 %, что соответствует условиям неотапливаемых тоннелей и открытых площадок. Температура хранения находится в пределах от -40 до +85 °C. Наработка на отказ составляет не менее 100000 часов, по электробезопасности и электромагнитной совместимости блок отвечает стандартам IEC 60950 и IEC 61000 класса B. При установке под прямым солнечным излучением и температуре выше 40 °C применяют солнцезащитный экран, обслуживание при штормовой погоде и предельно низкой температуре не выполняют.

Доступные функции

• Поддержка топологий звезда, цепь, кольцо и смешанная, схема сети выбирается по фактической геометрии объекта
• Высокая конфигурация допускает подключение до 16 выносных блоков к одному донорному блоку
• Компенсация задержки средствами программно определяемой радиоплатформы SDR, выравнивание времени прохождения сигнала по сети из нескольких выносных блоков
• Подавление шума в прямом и обратном каналах средствами SDR, удержание шумового фона распределённой сети
• Автоматическое отключение канала при отсутствии вызовов в зоне обслуживания, снижение нагрузки на базовую станцию
• Оптический байпас как заказная опция, при обесточивании блока или обрыве волокна сигнал проходит дальше по цепи, каскадные блоки продолжают работу
• Оптическое кольцо, резервирование трассы при обрыве одного участка через второе направление
• Удалённый мониторинг по протоколу SNMP, передача рабочих параметров и аварийных сообщений в систему управления
• Локальная и удалённая отладка через программу PSS по последовательному интерфейсу или по сети, чтение и запись порогов, усиления и рабочих частот
• Удалённое обновление программного обеспечения платы мониторинга и цифровой платы без демонтажа блока
• Аварийная сигнализация по пропаданию и неисправности питания, превышению мощности, КСВ, отказу усилителя мощности и малошумящего усилителя, ошибкам оптического приёма и передачи
• Контроль смены положения блока и состояния переключателя оптического байпаса
• Входы внешних аварий с приёмом сухих контактов сторонних устройств объекта

Сферы применения

Выносной блок Hytera DS-9300 расширяет UHF-покрытие в зонах экранирования сигнала базовой станции. Высокая проникающая способность диапазона обеспечивает устойчивую связь в замкнутых пространствах, плотной застройке, авто- и ж/д тоннелях, метро и внутри зданий.

Оптоволоконная линия позволяет разносить выносные модули на километры от аппаратной. Донорный блок (заказывается отдельно) монтируется централизованно, а удаленные узлы размещают вдоль магистралей и на периферии сети. Система также гарантирует равномерное покрытие на стадионах, экспоцентрах и кампусах при высокой плотности абонентов.

Комплектация

• Выносной блок Hytera DS-9300
• Комплект механических частей для монтажа на мачту или стену
• Одножильный сигнальный кабель
• Восьмижильный сигнальный кабель
• Кабель электропитания
• Комплект оптических кабелей
• Два оптических модуля SFP
• Упаковочный комплект
• Комплект документации
