Hytera E-pack100 (TETRA)

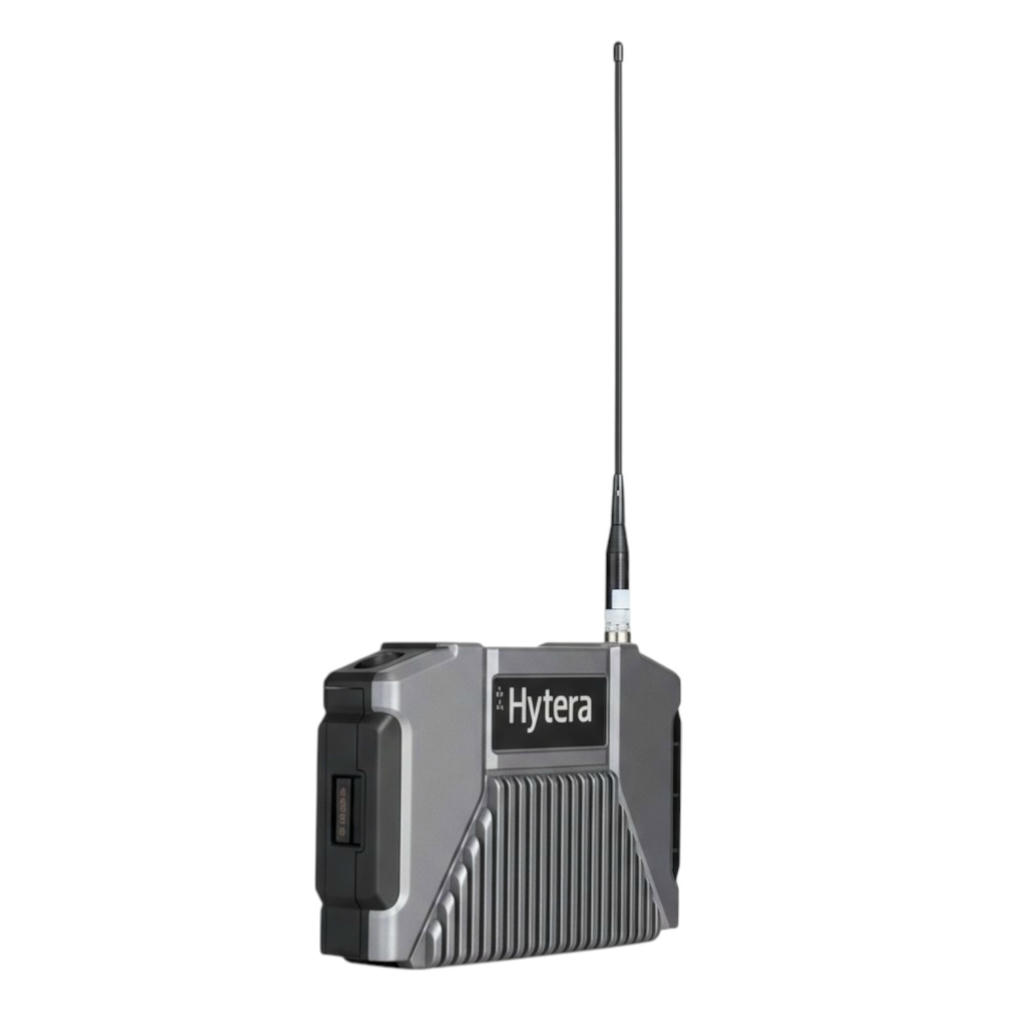

Ретранслятор Hytera E-pack100 TETRA в носимом исполнении для сети Ad-Hoc из трёх узлов

Hytera E-pack100 (TETRA) портативный ретранслятор стандарта TETRA, который совмещает в одном устройстве абонентскую радиостанцию, ретранслятор и узел самоорганизующейся сети. Устройство принимает вызов и передаёт его дальше по цепочке узлов, связывая группы, которые напрямую друг друга не слышат. Сеть собирается из трёх узлов, свободно перемещающихся по местности, и разворачивается без опорной станции, кабельных линий и настройки на месте.

Рабочая полоса 380-430 МГц отведена стандарту TETRA, а шаг сетки частот 25 кГц соответствует его профилю. Режим DMO Mesh даёт прямую связь между абонентами и маршрутизацию голоса через соседние узлы, речь при этом кодирует вокодер ACELP. Технологии TDMA и FDMA позволяют Hytera E-pack100 вести вызовы и передавать транзитный голос на одной частоте, что экономит частотный ресурс при согласовании. Выходная мощность переключается ступенями 1 Вт, 5 Вт и 10 Вт, и верхняя ступень позволяет пробить перекрытия между этажами и обойти складки рельефа. Чувствительность не хуже -116 дБм при типовом значении -118 дБм задаёт границу, за которой абонент перестаёт быть слышен. Стабильность частоты 0,5 ppm удерживает несущую при нагреве в узких пределах, что сохраняет стык с действующей сетью. Ослабление излучения по соседнему каналу 60 дБ при разносе 25 кГц и 70 дБ при разносе 50 кГц вместе с блокировкой приёма -40 дБм определяет, как узел уживается с соседними передатчиками на общей площадке.

Питание в Hytera E-pack100 подводится от съёмной литий-ионной батареи с номинальным напряжением 14,4 В. Запас 187 Вт·ч, или 12,5 А·ч, обеспечивает не менее 10 часов работы при доле передачи 15%, чего хватает на полную смену. Дежурный ток не превышает 0,8 А, что позволяет держать узел включённым в ожидании вызова длительное время. Ток передачи остаётся ниже 3,5 А на ступени 1 Вт, 4,5 А на 5 Вт и 5,5 А на 10 Вт, и по этим значениям подбирают внешний источник. Внешний адаптер и кабель питания подключают устройство к сети переменного тока на стоянке или в помещении.

Конструкция рассчитана и на переноску, и на стационарное размещение. Габариты 187 x 295 x 68 мм и масса 3,8 кг с установленной батареей позволяют нести устройство в рюкзаке за спиной. Так же оборудование устанавливается в транспортное средство, крепят на опору или на стену здания, что закрывает и временное, и постоянное размещение. На лицевой панели выведены индикатор питания, индикатор состояния работы, кнопка включения и кнопка проверки заряда батареи. Рядом расположены гнездо тангенты, интерфейс передачи данных, порт подключения питания и антенный вход Hytera E-pack100 с волновым сопротивлением 50 Ом.

Класс защита IP67 оборудования закрывает электронику от пыли и выдерживает кратковременное погружение, что допускает работу под дождём и в грязи. Испытания по MIL-STD-810 C/D/E/F/G на удар, вибрацию и влажность подтверждают стойкость Hytera E-pack100 при перевозке и в полевой эксплуатации. Рабочая температура от -30 до +60 °C и хранение от -40 до +85 °C допускают эксплуатацию в северных регионах и зимовку на неотапливаемом складе. Устойчивость к электростатическому разряду отвечает IEC 61000-4-2 уровня 4 с испытанием 8 кВ контактным способом и 15 кВ по воздуху, что защищает входные цепи при обслуживании в сухую погоду.

Доступные функции

• Самоорганизующаяся мобильная сеть Ad-Hoc объединяет до трёх узлов, узлы свободно перемещаются, а топология перестраивается вслед за ними
• Автоматическое определение линка избавляет от ручной привязки узлов друг к другу при развёртывании
• При уходе узла из сети или его отказе голос автоматически направляется через другой узел, и соединение не прерывается
• Сеть не требует настройки на месте, устройства создают и объединяют сети сразу после включения питания
• Совмещение ролей радиостанции, ретранслятора и узла сети позволяет обойтись одной согласованной частотой на всю группу
• Любой узел сети подключается к командному центру по спутниковому каналу, сетям GSM, 3G и 4G или по оптической линии, что даёт централизованное оперативное управление
• Высокая выходная мощность закрывает мёртвые зоны, связь не зависит от рельефа участка, разницы этажей и промежуточных препятствий
• Программирование по кабелю позволяет перенастроить узел на объекте без возврата оборудования дилеру

Сферы применения

Полоса 380-430 МГц закреплена за стандартом TETRA, и Hytera E-pack100 используется там, где ведомственная сеть этого стандарта уже развёрнута и её зону требуется расширить на время работ. Устройство используется службами экстренного реагирования, аварийно-спасательными подразделениями и охраной массовых мероприятий, поскольку абонентские терминалы остаются прежними и переучивать расчёты не нужно.

Совмещение ролей радиостанции, ретранслятора и узла сети в одном устройстве снимает привязку к опорной инфраструктуре. Ретранслятор используется в высотных зданиях, где сигнал слабеет из-за потерь на распространение и проникновение через перекрытия, и связь между подвалом и кровлей приходится собирать заново. Он используется на подземных объектах и за препятствиями, закрывающими прямую видимость, а также на полевом строительстве и временных площадках, где стационарный объект связи ради нескольких дней работы строить нецелесообразно.

Комплектация

• Ретранслятор Hytera E-pack100 (TETRA)
• Литий-ионный аккумулятор 187 Вт·ч (12,5 А·ч)
